J% 29 20

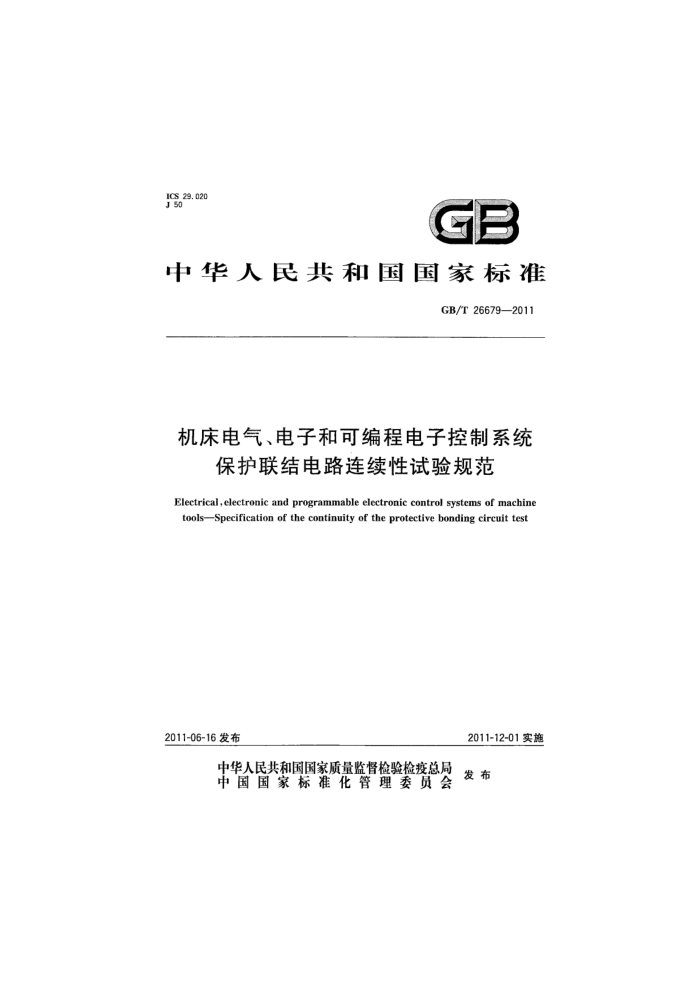

中华人民共和国国家标准
GB/T 26679—2011
机床电气、电子和可编程电子控制系统
保护联结电路连续性试验规范
Electrical , electronic and programmable electronic control systems of machine tools-Specification of the continuity of the protective bonding circuit test
2011-12-01 实施
2011-06-16 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26679—2011
前言
本标准按照GB/T1.1—2009给出的规则进行编写。 本标准由中国机械工业联合会提出。 本标准由全国工业机械电气系统标准化技术委员会(SAC/TC231)归口。 本标准起草单位：浙江省质量技术监督检测研究院、杭州机床集团有限公司、苏州市华测检测技术
有限公司、九川（集团）浙江科技股份有限公司。
本标准主要起草人：郦智刚、郑希俊、郭冰、陈建明、陈建国、阮志斌。 GB/T 26679—2011
机床电气、电子和可编程电子控制系统
保护联结电路连续性试验规范
1范围
本标准规定了机床电气、电子和可编程电子控制系统保护联结电路连续性试验的术语和定义、试验设备、试验条件、试验方法和试验记录。
本标准适用于标称电压不超过AC1000V或DC1500V、额定频率不超过200Hz的机床电气、 电子和可编程电子控制系统(以下合称电气系统)的保护联结电路连续性试验，类似机床的机械电气系统保护联结电路连续性试验可参照本标准。
注1：机床是指金属切削机床、电加工机床及其他类型的机床；注2：机床电气、电子和可编程电子控制系统分别指机床电气系统、电子系统和可编程电子控制系统。在机床电气
系统中应用的电子系统和可编程电子控制系统是机床电气系统的一部分，不是独立的系统。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB5226.1-2008机械电气安全机械电气设备第1部分：通用技术条件（IEC60204-1:2005， IDT)
GB/T5465.2-2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT） GB/T18216.1—2000交流1000V和直流1500V以下低压配电系统电气安全防护措施的试
验、测量或监控设备 第1部分：通用要求(idtIEC61557-1:1997)
GB/T18216.4—2007交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻(IEC61557-4：1997,IDT) 3术语和定义
下列术语和定义适用于本文件。
3.1
外露可导电部分 exposed conductive part 易触及的、正常工作状态不带电，但在故障情况下可能带电的电气设备的可导电部分。 [GB 5226.1—2008,定义 3.23] 保护联结电路 protective bonding circuit 为防止因绝缘失效发生电击而连接在一起的保护导线和导体件。 [GB 5226. 1—2008,定义 3. 44]
3.2
3.3
开路电压 open-circuit voltage U. 测量设备不加负载时端子间出现的电压。 GB/T 26679—2011
[GB/T18216.1—2000,定义3.1.10]
3.4
测量电压 measuring voltage Um 测量时出现在测量端子上的电压。 [GB/T18216.1—2000,定义3.4.1]
3. 5
试验电流 test current 在一个电路中引起一个电压降落的电流。 [GB/T18216.1—2000,定义 3.3.3]
试验设备 4.1 保护联结电路连续性试验设备应符合GB/T18216.1-2000和GB/T18216.4—2007的要求。 4. 2 主要性能参数
4
测量电压：最大空载电压为24 V(a.c.或d.c.)的独文电源： -测量电流：测量电流应在0.1A~10A之间：测量范围应在0.01Q～2Q之间，测量设备分辨率至少为0.012：一试验设备的精度应不低于士10%。
注：上述参数是保护联结电路连续性试验仪一般应满足但不限于的范围。 4.3试验设备的标志
试验设备上应提供下列信息：
开路电压；测量电流；在配电系统供电情况下的电源电压。
5 试验条件 5.1试验环境应符合下列要求；
a）GB5226.1--2008 规定的预期工作环境：
在海拔1000㎡以下、温度5℃~40℃范围内; 最高温度为40℃，相对湿度不大于50%。温度较低时允许较高的相对湿度，如环境温度为 20 ℃时,相对湿度可达到 90%。
b）制造商或制造商与用户协商规定的预期工作环境。 5.2保护联结电路连续性试验一般在 5.1a)规定的环境下进行，当规定了5.1b)的环境时，则在5.1b) 规定的环境下进行试验。 6试验方法 6.1 概述
机床电气设备应按本标准进行保护联结电路连续性试验，如果被测的机床电气设备中的保护器件至负载间的最大电缆长度达到28m及28m以上时，还应按GB5226.12008中18.2.2和18.2.3以及本标准附录B的要求，增加用自动切断电源作保护条件的检验。但是总应先做保护联结电路连续性
2 GB/T 26679--2011
R=U/1
式中 R 保护联结电路的电阻；
实测电压降；实测试验电流。
U 1
6.4.3试验结果的判定 6.4.3.1对于保护联结电路回路长度不超过28m时，根据相关保护联结导体的长度、截面积和材料，测出的电阻值应在预期范围内，机床在GB5226.1—2008中4.4规定的实际环境和运行条件下，相关点测出电阻R值应不大于表2的规定。
6.4.3.2当保护联结电路回路长度(L)超过28m时，最大测出电阻值应不大于表2中对应值乘上相应的倍数，即L/28。 6.4.3.3 当保护联结电路包含电气设备外露可导电部分和可导电结构件或机床结构的外部可导电部分组成的，相关点测出电阻R值应不大于0.1Q。
表2 保护联结电路连续性试验
保护导线支路最小的有效裁面积
最大的实测电阻（对应测试电流为10A的值）
um? 1 1. 5 2. 5 4. 0 >6. 0
Q
.0.33 0.26 0. 19 0.11 0. 10
7　试验记录 7.1 试验记录 7.1.1应对被检测的机床电气设备的型号、名称、出厂日期、出厂编号进行记录。 7.1.2 对试验环境条件应作记录。 7.1.3 对试验设备的型号、名称、使用前后状况作记录，还应对试验设备量值溯源有效性作记录。 7. 1. 4 测试结果应按试验操作规程的要求作详细记录。 7.2试验记录格式
保护联结电路连续性试验数据的记录格式参见附录A。
4 GB/T 26679—2011
附录A (资料性附录)
机床电气控制系统保护联结电路连续性试验示例及简要说明
A.1简要说明
本附录给出了某机床电气控制系统的电气安装位置图（见图A.1)，作为机床电气控制系统的保护联结电路连续性试验示例。在本示例中，控制柜、操纵台、电动机的工作电压高于PELV电压，这些部位应进行保护联结电路连续性试验。其他电器元件的工作电压是直流24V，低于PELV电压。 A.2保护联结电路连续性试验步骤
a） 切断电气设备的电源。 b） 对被测设备的保护联结电路进行目测检查，国测检查应满足6.2的要求，
把保护联结电路连续性试验的仪器的接地端的导线接在被测设备的外部保护联结端子PE。
c)
仪器的测试端导线应连接在测试部位的外壳或相应的保护联结装置上。连接点应牢固、可靠，不能有松动现象。 试验结果应按表A,1记录。
d)
表 A. 1 保护联结电路连续性试验记录表
编号出广口期相对摄度(%)
样品名称型号规格环境温度(℃) 试验日期
年 月 A 实测电阻值(对应测试电流为10A时>0
试验部位 (A) 实测电压降计算电阻值 (0)
试验电流！
是否符合要求 (~ /x)
标准要求
(V)
控制柜操纵台 M1 M2 M3 M4 M5
试验评定
口合格 口不合格测量设备使用记录计量鉴定有效期
名称
编号
使用前状况口正常口异常 口正常口异常如有异常,情况说明 如有异常，情况说明记录：
使用后状况
试验人员：
5 GB/T 26679—2011
S1
M8
E2 PE E1 控制柜
口
S8
M? M3
a）侧视图
M1, M
S10
S1
M4
S16
操纵台
S14
咖品
S15 S17, S18 M2
M5
口
Me
S7
) 正视图
图A.1电气安装位置图
