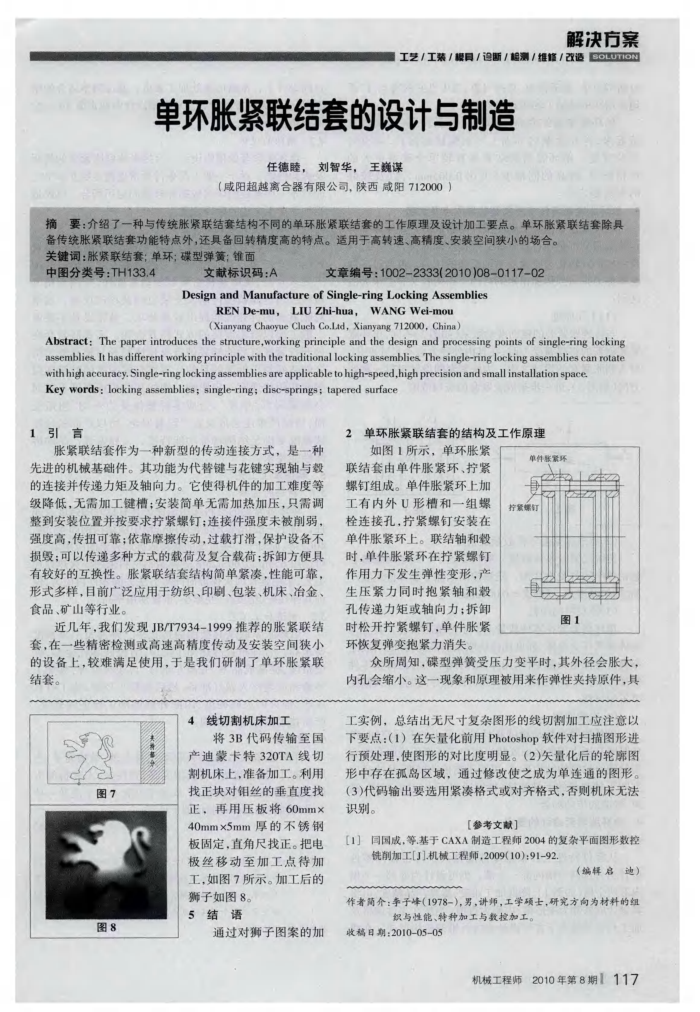

单环胀紧联结套的设计与制造
任德睦，刘智华，王巍谋
（咸阳超越离合器有限公司，陕西咸阳712000）
摘要：介绍了一种与传统胀紧联结套结构不同的单环胀紧联结套的工作原理及设计加工要点。单环胀紧联结套除具
备传统胀紧联结套功能特点外，还具备回转精度高的特点。适用于高转速、高精度、安装空间狭小的场合。关键词：胀紧联结套：单环；碟型弹簧：锥面
中图分类号：TH133.4
文献标识码：A
文章编号：1002-2333（2010）08-0117-02
Design and Manufacture of Single-ring Locking Assemblies
RENDe-mu,LIUZhi-hua,WANGWei-mou
(Xianyang Chaoyue Cluch Co.Lad, Xianyang 712000, China)
Abstract: The paper introduces the structure,working principle and the design and processing points of single-ring locking assemblies It has different working principle with the traditional locking assemblies The single-ring locking assemblies can rotate
withhigh aceuracy.Single-ringlocking assemblies are applicable to high-speed,high precision and small installation space. Key words:locking assemblies; single-ring;disc-springs; tapered surface
1引言
胀紧联结套作为一种新型的传动连接方式，是一种先进的机械基础件。其功能为代替键与花键实现轴与毅的连接并传递力矩及轴向力。它使得机件的加工难度等级降低，无需加工键槽：安装简单无需加热加压，只需调整到安装位置并按要求拧紧螺钉：连接件强度未被削弱，强度高，传扭可靠：依靠摩擦传动，过载打滑，保护设备不损毁：可以传递多种方式的载荷及复合载荷：拆卸方便具有较好的互换性。胀紧联结套结构简单紧凑，性能可靠，形式多样，目前广泛应用于纺织、印刷、包装、机床、冶金、食品、矿山等行业。
近几年，我们发现JB/T7934-1999推荐的胀紧联结套，在一些精密检测或高速高精度传动及安装空间狭小的设备上，较难满足使用，于是我们研制了单环胀紧联结套。
线切割机床加工
将3B代码传输至国产迪蒙卡特320TA线切割机床上，准备加工。利用
图7 图8
找正块对钼丝的垂直度找正：再用压板将60mmx 40mmx5mm厚的不锈钢板固定，直角尺找正。把电极丝移动至加工点待加工，如图7所示。加工后的
狮子如图8。 5结语
通过对狮子图案的加
2单环胀紧联结套的结构及工作原理
如图1所示，单环胀紧联结套由单件胀紧环、拧紧螺钉组成。单件胀紧环上加工有内外U形槽和一组螺栓连接孔，拧紧螺钉安装在单件胀紧环上。联结轴和毅时，单件胀紧环在拧紧螺钉作用力下发生弹性变形，产生压紧力同时抱紧轴和毅孔传递力矩或轴向力：拆卸时松开拧紧螺钉，单件胀紧环恢复弹变抱紧力消失。
单件陈紫风紫第订
图1
众所周知，碟型弹簧受压力变平时，其外径会胀大内孔会缩小。这一现象和原理被用来作弹性夹持原件，具工实例，总结出无尺寸复杂图形的线切割加工应注意以下要点：（1）在矢量化前用Photoshop软件对扫描图形进行预处理，使图形的对比度明显。（2)失量化后的轮廓图形中存在孤岛区域，通过修改使之成为单连通的图形。（3）代码输出要选用紧格式或对齐格式，否则机床无法识别。
【参考文献］
[1]同国成，等.基于CAXA制造工程师2004的复杂平面图形数控
铣削加工[J].机械工程师，2009(10)：91-92
编启边）
作者简介：争子峰（1978-），男，讲师，工学顾士，研究方向为材料的组
织与性能、特种加工与数控加工
收稿日期：2010-05-05
