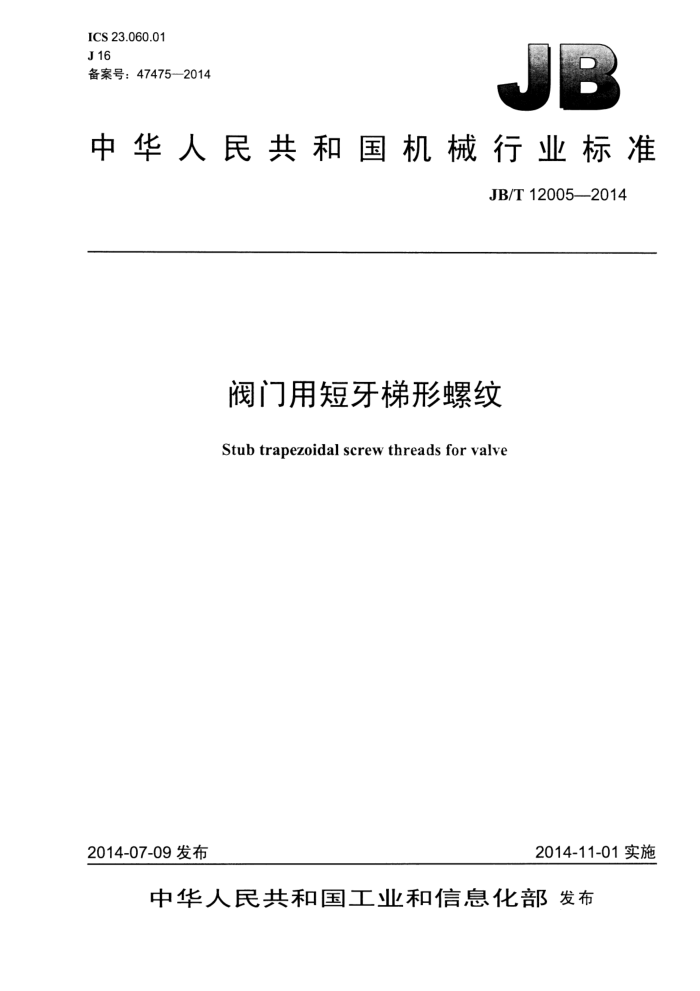

ICS 23.060.01 J16 备案号：47475—2014
中华人民共和国机械行业标准
JB/T12005—2014
阀门用短牙梯形螺纹
Stubtrapezoidal screwthreadsforvalve
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T12005—2014
目 次
前言..
II
范围 2 规范性引用文件 3术语和代号 4 牙型...
直径与螺距系列基本尺寸，
5 6
7 公差 8 螺纹标记.
10
图1 基本牙型，图2 设计牙型. 图 3 内螺纹的公差带位置图4 外螺纹的公差带位置
+
L
表 1 基本牙型尺寸表2 设计牙型尺寸。 表3 直径与螺距的标准组合系列，表4 基本尺寸. 表 5 短牙梯形螺纹中径的基本偏差表 6 公差等级，表 7 内螺纹小径公差（Tp,）表8 外螺纹大径公差（Ta）表9 外螺纹小径公差（Tds）表10 内螺纹中径公差（TD,）表 11 外螺纹中径公差（Td 表12 螺纹旋合长度.. 表13 内螺纹推荐公差带表14 外螺纹推荐公差带.. 表15 多线螺纹的中径公差修正系数
+
+:
0
10 10 JB/T12005—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会 （SAC/TC188）归口。 本标准负责起草单位：浙江石化阀门有限公司、安微省屯溪高压阀门有限公司。 本标准参加起草单位：科福龙阀门集团有限公司、合肥通用机械研究院、兰州高压阀门有限公司、
安徽铜都流体科技股份有限公司。
本标准主要起草人：胡建田、曹跃华、李保升、余金亮、胡军、张琳、姚成虎、李华贵。 本标准为首次发布。
II
查标准上建标网www.jz321.net JB/T120052014
阀门用短牙梯形螺纹
1范围
本标准规定了阀门用短牙梯形螺纹（以下简称短牙梯形螺纹）的术语和代号、牙型、直径与螺距系列、基本尺寸、公差和螺纹标记。
本标准适用于阀门产品的阀杆传动螺纹。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 197 普通螺纹公差 GB/T5796.2梯形螺纹第2部分：直径与螺距系列 GB/T 5796.4 梯形螺纹 第4部分：公差 GB/T14791 螺纹术语
3术语和代号
3.1 术语和定义
GB/T14791界定的以及下列术语和定义适用于本文件。
3.1.1
短牙梯形螺纹stubtrapezoidalscrewthreads 基本牙型的牙高等于30%螺距的梯形螺纹。
3.1.2
基本牙型basicprofile 削去原始三角形的顶部和底部所形成的内、外螺纹共有的理论牙型。它是确定短牙梯形螺纹设计牙
型的基础（见图1）。 3.1.3
设计牙型designprofile 设计给定的牙型，该牙型相对于基本牙型规定出功能所需的各种间隙和圆弧半径。它是内、外螺纹
的基本偏差的起点（见图2）。 3.2 2代号
短牙梯形螺纹的代号如下： D一基本牙型上的内螺纹大径； D4-设计牙型上的内螺纹大径； d一基本牙型和设计牙型上的外螺纹大径（公称直径）； D2—基本牙型和设计牙型上的内螺纹中径； d2-一基本牙型和设计牙型上的外螺纹中径：
查标准上建标网www.jz321.net JB/T12005—2014
D -基本牙型和设计牙型上的内螺纹小径； di 基本牙型上的外螺纹小径； ds 设计牙型上的外螺纹小径； P- 螺距； H 原始三角形高度； H, 基本牙型牙高： H4 设计牙型上的内螺纹牙高； h3 设计牙型上的外螺纹牙高； ae 牙顶间隙； Ri 外螺纹牙顶倒角圆弧半径； R2 螺纹牙底倒角圆弧半径： N 中等旋合长度组；
长旋合长度组；
L T- 公差；
TD2 内螺纹中径公差； TD -内螺纹小径公差； Td 外螺纹大径公差： Ta 外螺纹中径公差； Tads 外螺纹小径公差； W, 牙顶宽； W2 牙底宽； EI、ei 下极限偏差； ES、es 上极限偏差。
4牙型
4.1基本牙型
短牙梯形螺纹的基本牙型如图1所示，图中的粗实线代表基本牙型。
p
0.5P
Z/H
Z/'H
E/H
Z/H
螺纹轴线
图1 基本牙型
查标准上建标网www.jz321.net JB/T12005—2014
4.2基本牙型的尺寸
基本牙型的尺寸如表1所示。
表1 基本牙型尺寸
单位为毫米
螺距 P 1.5 2 3 4 5 6 80 9 10
H 1.866P 2.799 3.732 5.598 7.464 9.330 11.196 14.928 16.794 18.660
H/2 0.933P 1.400 1.866 2.799 3.732 4.665 5.598 7.464 8.397 9.330
H, 0.3 P 0.45 0.6 0.9 1.2 1.5 1.8 2.4 2.7 3
W,和W2 0.42P 0.63 0.84 1.26 1.68 2.10 2.52 3.36 3.78 4.20
4.3 设计牙型
设计牙型如图2所示，图中粗实线代表设计牙型。 当采用滚压方法加工外螺纹时，可以修改其牙底形状，以便在外螺纹的牙底上能够生成较大的圆弧
底，此时其小径d，可以减小0.15P。
如果采用特殊制造方法而需要修改螺纹设计牙型时，修改内容由用户和制造者双方协商。
R
（草）
4
图2设计牙型
4.4设计牙型的尺寸
设计牙型的尺寸见表2。各尺寸关系为：H4=h3=H;+ac=0.3P+ac；R1max=0.5ac；R2max=ac。
3 JB/T12005—2014
表2 设计牙型尺寸
单位为毫米 R2 max 0.15 0.25 0.25 0.25 0.25 0.5 0.5 0.5 0.5
螺距 P 1.5 2 3 4 5 6 8 9 10
Ri max 0.075 0.125 0.125 0.125 0.125 0.250 0.250 0.250 0.250
H,=h3 0.6 0.85 1.15 1.45 1.75 2.3 2.9 3.2 3.5
ae 0.15 0.25 0.25 0.25 0.25 0.5 0.5 0.5 0.5
5直径与螺距系列
直径与螺距的标准组合系列如表3所示。 在表3内，应选择与直径处于同一行内的螺距。表3中，优先选用第一系列直径，其次选用第二系列
直径。优先选用粗黑框内的螺距。如果需要使用表3规定以外的螺距，则选用表中邻近直径所对应的螺距。
表3直径与螺距的标准组合系列
单位为毫米
公称直径
螺 距 5
第一系列 第二系列 10
8
6
4
3
2
1.5 1.5
8
9 11
2 2 2
10
3 3 3
12
14
16
4 4 4
18 22 26
20
8 8 8 8
5 5 5 5
24
28
30
10 10
6 6
32
基本尺寸
6
短牙梯形螺纹的各直径在设计牙型上所处位置如图2所示，其基本尺寸值应符合表4的规定。各尺
4 JB/T12005—2014
寸关系为：D,=d-2×H,=d-0.6P；D4=d+2ae;dj=d-2h3=d-0.6P-2ae;d2=Dz=d-H=d-0.3P。
表4 基本尺寸
单位为毫米
公称直径d 第一系列
小径
螺距 P 1.5 2 2 2 3 3 3 4 4 4 5 8 5 80 5 8 5 8 6 10 6 10
中径 d 2=D2 7.550 8.400 9.400 10.400 10.100 11.100 13.100 14.800 16.800 18.800 20.500 19.600 22.500 21.600 24.500 23.600 26.500 25.600 28.200 27.000 30.200 29.000
大径 D: 8.300 9.500 10.500 11.500 11.500 12.500 14.500 16.500 18.500 20.500 22.500 23.000 24.500 25.000 26.500 27.000 28.500 29.000 31.000 31.000 33.000 33.000
第二系列
ds 6.800 7.300 8.300 9.300 8.700 9.700 11.700 13.100 15.100 17.100 18.500 16.200 20.500 18.200 22.500 20.200 24.500 22.200 25.400 23.000 27.400 25.000
D; 7.100 7.800 8.800 9.800 9.200 10.200 12.200 13.600 15.600 17.600 19.000 17.200 21.000 19.200 23.000 21.200 25.000 23.200 26.400 24.000 28.400 26.000
80
9
10
11
12
14
16
18
20
22
24
26
28
30
32
7 公差
7.1 总体要求
短牙梯形螺纹的公差值是在GB/T197普通螺纹公差体系的基础上建立起来的。 7.2 公差带位置
按下列规定选取短牙梯形螺纹的公差带位置： a）内螺纹大径D4、中径D2和小径D的公差带位置为H，其基本偏差EI为零，如图3所示。 b）外螺纹中径dz的公差带位置为e和c，其基本偏差es为负值；外螺纹大径d和小径d的公差带
位置为h，其基本偏差es为零，与中径公差带位置无关，如图4所示。
7.3 螺纹中径基本偏差
短牙梯形螺纹中径的基本偏差值如表5所示。
5
