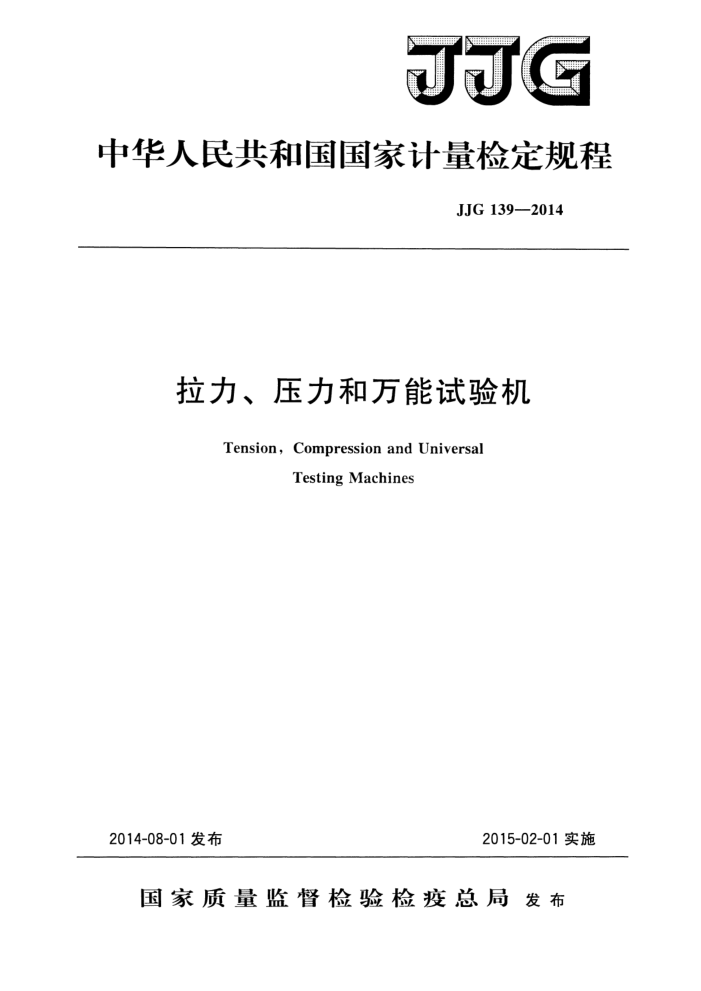

中华人民共和国国家计量检定规程
JJG 139—2014
拉力、压力和万能试验机
Tension, Compression and Universal
Testing Machines
2014-08-01发布
2015-02-01实施
国家质量监督检验检疫总局发布 JJG139—2014
拉力、压力和万能试验机
检定规程 Verification Regulation of
JJG139- —2014 代替JJG139—1999
JJG 157—2008
Tension, Compression and Universal
Testing Machines
归口单位：全国力值硬度计量技术委员会主要起草单位：山东省计量科学研究院参加起草单位：湖北省计量科学研究院
福建省计量科学研究院济南中路昌试验机制造有限公司
济南科汇试验设备有限公司
绍兴肯特机械电子有限公司
本规程委托全国力值硬度计量技术委员会负责解释 JJG 139—2014
本规程主要起草人：
李万升（山东省计量科学研究院）赵玉成（山东省计量科学研究院）
参加起草人：
胡翔 (湖北省计量科学研究院）姚进辉（福建省计量科学研究院）孙云海（济南中路昌试验机制造有限公司）姜德志（济南科汇试验设备有限公司）李招海（绍兴肯特机械电子有限公司） JJG139—2014
目 录
引言 1 范围·
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (9) (9) (10) (11) (12)
引用文件…· 概述..
2 3 4计量性能要求. 4.1试验机的分级 4.2 拉伸试验夹持装置的同轴度.· 4.3 零点漂移 4.4 位移测量装置· 4. 5 变形测量装置
4. 6 噪声 5通用技术要求 5.1 外观 5. 2 加力系统 5.3测力系统. 5.4电气设备
安全保护装置
5.5 6计量器具控制 6.1检定条件. 6.2 检定项目和检定方法 6.3检定结果的处理. 6.4检定周期附录A 同轴度检验试样附录B 试验机检定原始记录附录C试验机检定证书内页格式检定结果
I JJG139—2014
引言
本规程是对JJG139--1999《拉力、压力和万能试验机》和JJG157一2008《非金属拉力、压力和万能试验机》的修订，并将两个规程的内容进行了合并。
本规程与JJG139-—1999和JJG1572008相比，主要技术变化如下：一适用范围：该规程包含了JJG139一1999定义的试验机，还包括了适用原
JJG157一2008的小负荷材料试验机、微小力值试验机，以及皮革、纸张、橡胶、塑料、纤维等试验机。由于JJG475一2008《电子万能试验机》适用于具备闭环控制功能的电子拉力（压力）试验机的检定，因此具有闭环控制功能的电子拉力（压力）试验机的检定按照JJG475一2008《电子万能试验机》进行，电液伺服拉力（压力）试验机按照JG1063一2010《电液伺服万能试验机》进行。本规程适用于上述开环控制的试验机（已制定专门规程的试验机除外)。
一因为摆锤测力试验机已经被逐渐淘汰，技术要求中删除了描绘筒记录装置的要
求。随着电子测力方式的应用，增加了零点漂移的要求。 一鉴于有的试验机在做非金属材料试验时，用移动横梁的位移来表示试样的变
形，因此增加了试验机位移测量的要求。 一目前-一些试验机虽然是开环控制，但也具有变形测量装置，因为JJG762《引
伸计》已经有了详细的要求，所以在本规程4.5提出配有引伸计的试验机，引伸计的检定按照JJG762进行。 试验力保持不再按照试验机的级别分类要求，统一按0.2%FS。 -在通用技术要求中增加了液压式试验机的油缸与活塞之间摩擦力的要求。
—按照GB/T3159一2008的要求，绝缘电阻的技术要求由不小于2MQ改为不
小于1Mα。 ——同轴度要求中增加了30kN以下采用测量几何同轴度的方法。 一取消了试验机鉴别力阈的要求。 一增加了不分挡的试验机选择力值检定点的要求。 本规程所代替规程的历次版本发布情况：
JJG139—1991、JJG139—1999; —JJG157—1985、JJG157-2008。
I JJG139—2014
拉力、压力和万能试验机检定规程
1范围
本规程适用于拉力、压力和万能试验机（以下简称试验机）的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG762引伸计 GB/T2611—2007试验机通用技术要求 GB/T3159一2008液压式万能试验机 GB/T16825.1-2008静力单轴试验机的检验第1部分：拉力和（或）压力试
验机测力系统的检验与校准
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3概述
拉力、压力和万能试验机是以机械或液压方式施加力值，主要由加力系统、测量系统、安全保护装置等组成，测量材料力学性能参数的试验机，适用于金属、非金属材料及构件的拉伸、压缩力学性能试验，借助附件，也可用于抗折、弯曲、剪切和剥离试验等。
4计量性能要求
4.1 试验机的分级
试验机分为0.5级、1级和2级三个级别，其各项技术指标见表1至表3。
表1试验机测力系统的各项技术指标
最大允许值/% 示值进回程相
试验机 示值相对级别
示值重复性相对误差
零点相对误差 相对分辨力
误差 9 ±0.5 ±1.0 ±2.0
对误差 u ±0.75 ±1.50 ±3.00
f。 ±0.05 ±0.10 ±0.20
a
6 0. 5 1. 0 2. 0
0. 5 1 2
0. 25 0.50 1. 00
1 JJG139—2014
4.2 拉伸试验夹持装置的同轴度
试样夹持装置在任意位置，上、下夹头的同轴度：当试验机最大力值不大于30kN时不应超过Φ2mm/500mm。 当试验机最大力值大于30kN时应符合表2的规定。
表2同轴度最大允许值
同轴度最大允许值/%
试验机级别
非自动调心夹头
自动调心夹头
15 20 25
0. 5 1 2
10 12 15
4.3零点漂移
采用数字显示的试验机启动预热时间不超过30min，预热后15min内的零点漂移应符合表3的规定。
表3零点漂移允许值 0. 5 ±0. 5
1 ±1
2 ±2
试验机级别零点漂移/%
4.4位移测量装置
对于有位移测量装置的试验机，位移示值相对误差应符合表4规定。
表4位移最大允许误差
试验机级别示值误差qp/%
1 ±1
2 ±2
0. 5 ±0. 5
4.5变形测量装置
试验机利用引伸计测量试样变形时，引伸计的计量性能应符合JJG762《引伸计》 的要求。 4.6噪声
试验机工作时噪声声压级应符合以下规定：当最大力值不大于1000kN时不应大于75dB（A）。 当最大力值大于1000kN时不应大于80dB（A）。
5 通用技术要求 5.1外观 5.1.1试验机应有铭牌，铭牌上应有：名称、型号、规格、准确度等级、制造厂名、 出厂编号、日期及计量器具制造许可证号。 5.1.2试验机开关、按钮应操作灵活，各部分的连接应牢固、可靠、无松动，数字显 2 JJG139—2014
示清晰。 5.1.3试验机应在稳固的基础上水平安装，其安装水平度应优于0.2/1000。 5.2加力系统 5.2.1试验机机架应具有足够的试验空间，以便于装卸试样、试样夹具、标准测力仪以及其他辅助装置。 5.2.2试验机施加和卸除试验力应平稳，无冲击和振动现象；液压式试验机油缸活塞之间的摩擦力，在空载条件下，其工作活塞在有效行程内运行时，试验力的示值变化应小于测量下限允许误差绝对值的1/2。 5.2.3试验力保持时间不应少于30S，在此期间，力的示值变动范围不应超过试验机最大力值的0.2%。 5.3测力系统 5.3.1模拟式指示装置的分辨力r应为指针宽度与两相邻刻线中心距（刻度间隔）的比值。 5.3.2 数字式指示装置分辨力：启动试验机，在零载荷的情况下，若示值的变动不大于一个增量，则分辨力r为一个增量；若示值的变动大于一个增量，则分辨力r为变动范围的一半加上一个增量。 5.3.3计算机显示器或数字式指示装置应以力的单位直接显示力值；并应能显示各示值范围的零点和最大值以及力的方向（例如：“十”或“一”）。 5.4电气设备
试验机的电气设备安全可靠，无漏电现象。其电源线与机壳间绝缘电阻应大于
1 M2。 5.5安全保护装置 5.5.1当施加的试验力超过试验机最大试验力的2%～5%时，安全装置应立即动作，使试验机停止加力。 5.5.2当试验机的移动的夹头运行到其工作范围的极限位置时，限位装置应立即动作，使其停止移动。
6计量器具控制
6.1检定条件 6.1.1环境条件
试验机应在温度（10～35）℃、湿度不大于80%RH的条件下检定。检定过程中温度波动不大于2℃。 6.1.2检定用标准器具
各级别试验机检定用标准器具见表5。
