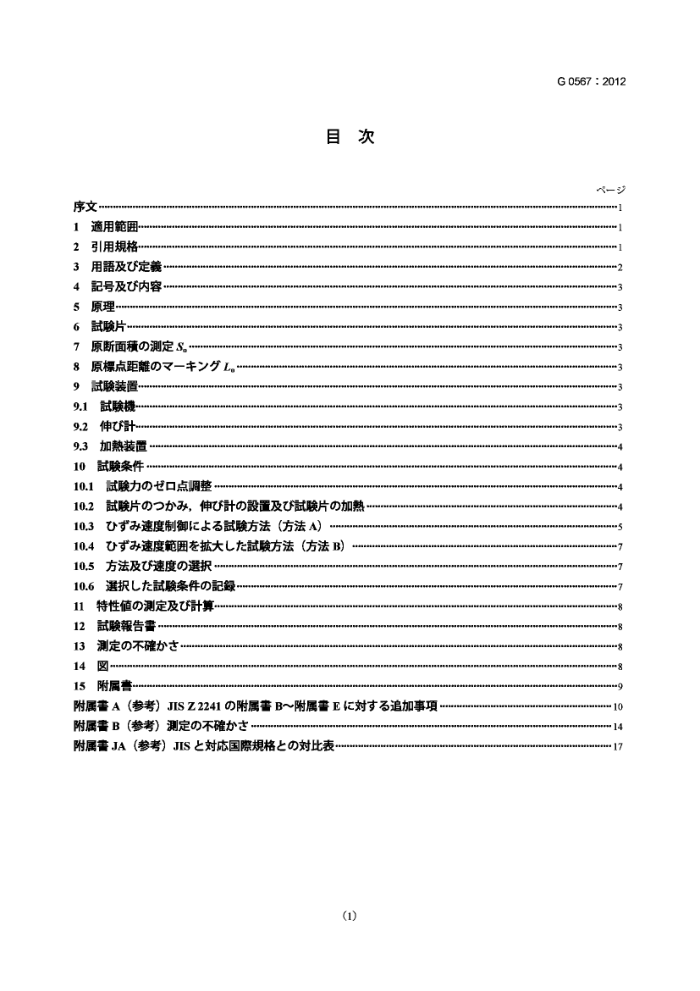

G 0567 : 2012
目次
一沙
序文 1 適用范 2 引用规格 3 用语及定羲
記号及内容· 5 原理· 6 試片 1 原断面の測定S
4
原標点距離の一L。 試装置
9 9.1 試機· 9.2 伸計 9.3 加熟装置· 10 試条件· 10.1 力の口点调整 10.2 片の，伸計の設置及试片の加熟 10.3 速度制御方法（方法A） 10.4 速度箍困老孤大龙試方法（方法B) 10.5 方法及速度の遥积 10.6 逛L龙試条件の記录 11 特性值の测定及計算 12 試告書 13 测定の不确力· 14 区 15附属青附属害A（参考）JISZ2241の附属害B～附属害E记对追加事项附属害B（参考）测定の不确力去，附属害JA（参考）JIS七对応国際规格七の对比表
(1) G0567 : 2012
李元力去
乙の规格法，工業標弹化法第14条上下用寸第12条第1项の规定记基老，一般社团法人日本铁鋼連盟（JISF），工業標原案老具日本工業规格老改正八七の申出，日本工業標調查会の密龙释，释济産業大臣力改正龙日本工業规格飞坊。 机，JISG0567:1998法改正，の规格置换5。 の规格法，著作法保護对象著作物。 乙の规格の一部办，特計椎，出顔公筱の特計出顾又法美用新案榷记抵触式可能性名乙七记注意老唤起。释淆產業大臣及日本工業標華調查会法，乙の亦特浒榷，出公開俊の特計出顔及美川新案耀雄懿，任达龙
(2) JIS G 0567 : 2012
日本工業规格
铁翻材料及女耐熱合金の高温引张試方法
Methodofelevatedtemperaturetensiletestforsteels
and heat-resisting alloys
序文乙の规格法，2011年第1版行机IS06892-2基，技術的内容变更下作成日本工规格飞。 拓，の规格点線の下施簡所达，对忘国際规格变更事项飞。变更の一鹭表の说明付计，附属青JA示。
1適用范进
乙の规格法，牢温超元温度招计铁材料，耐熟合金の试驗方法规定。 注記の规格の对応国際规格及の对応の程度老表記号，次记示寸。
ISO 6892-2:2011, Metallic materials—Tensile testing—Part 2: Method of test at elevated temperature
(MOD) 拓，对忘の程度表記号“MOD”注，ISO/IECGuide21-1基了，“修正W” 老示。
告の规格基了試验行者过，通常の就室下の作精通以套前提上
の想格结，舌の使用周速了起三至全了安全上周题充取2极拍点享至了法忘の规格の利用者法，各自の任招了安全及么健康对式意措置老点5抗线忘5忘么
2引用规格次揭规格，の规格引用，の规格の规定の一部成。の引用规格法，の最新版（追捕含。）適用寸。
JISB7721引张試赖機·压箱機一力計测系の校正方法及证方法注记ISO 7500-1，Metallic materials-Verification of static uniaxial testing machines-Part 1:
Tension/compression testing machines-Verification and calibration of the force-measuring system (MOD)
JISB7741一轴試驗记使用支伸計の证方法注记ISO9513，Metallicmaterials-Calibration ofextensometersused in uniaxial testing(MOD) JS.G.0202....铁用語.（就验）. JISZ2241金属材料川试驗方法注记ISO 6892-1,Metallic materialsTensile testing-Part 1:Method of test at room temperature(MOD) JIS.Z.8401...数值の丸方 2 G 0567 : 2012 3 用語及女定养の规格川主川及定我，SG02S2241活，次。 通常，试龄片①全？の形状及寸法法，室温不测定老①基记实多。伸計の標点距雕了法，例外（3.3及10.2.2参照）。
注記次の特性法，材料规格又法受渡当事者間の協定の限，通常，高温下の测定法，
行。 耐力（永久伸乙法）（permanentsetstrength），R，
一永久伸(%）(percentage permanent elongation/extension) 一降伏点伸（%）（percentageyieldpointextension），A。 一最大試驗力時全伸（%）（percentagetotalextensionatmaximumforce），Agt
最大武力時塑性伸乙（%）（percentageplasticextensionatmaximumforce），Ag 破断時全伸（%）（percentagetotalextensionatfracture），A
3.1 原標点距雕（originalgaugelength），L。 試驗片加熟寸前及試力负荷寸前记室温下测定龙標点距雕。 3.2 破断伸（%）（percentageelongationafterfracture），A 破断筱の室温下の永久伸（L一L）原標点距離L。对百分率下表龙毛の。
注記群釉法，JISZ2241老参照。JSZ2241℃注，最整標点距雕L，法，破断筱元室温下测定实名試
片記標点距離定羲。
3.3 伸計標点距離（extensometergaugelength），Le
伸計使伸の测定用以伸計の標点距離。 3.4 伸計计伸（extension）
試龄中の所定の七者の伸計標点距雕L。の增分。 3.4.1 伸计伸（%）（percentageextension）
伸計標点距離Lの增分老伸計標点距離L。记对下百分率下表L龙毛の。 3.5 较(percentagereductionofarea)，試驗中记生匕龙断面横の最大变化量（S。一S）飞，原断面稚S。の百分率下表L毛の。 S及法，室温の寸法計算。
注記S法，破断俊の最小断面精（JISZ2241参照）。
z =SgSx100
S.
3.6 応力（stress)，R 試驗中の任意の時点の試力試驗片の原断面精S下除L龙值。
注記の规格参照全の忘力法，室温测定寸法求龙試片の原断面用 3
G 0567 : 2012
計算龙力（engineeringstress）下。
3.7 均熟時間（soakingtime），ts
試力负荷前の試片の温度均一龙奶の時間。
4記号及内容
乙の规格用JSZ2241の表1规定实以外の記号及内容，表1示实。
表1一記号及内容
单位 ℃ 武驗龙美施女多规定温度 ℃
记少 T T f,
内容
試驗片平行部の表面の测定温度
min 均热呼叫
5原理試赖法，置条3记规定一文法多机以上の機的性算老谢定克多龙奶记龄片记引张試赖力老加气，試片与。 試法，35℃超元温度（JISZ2241下规定寸室温高V温度）施寸。
6試片試驗片閣寸要求事项法，JISZ2241の簡条6上。
注記追加の試驗片例老，附属害A示寸。
7原断面の測定S。
原断面稽の测定閣寸多要求事项法，JSZ2241の簡条7记上冬。 注記の值法，室温下测定の求。
8 原標点距の一L。
原標点距離の一牛閣寸要求事项法，JISZ2241の简条8上。
9 試装置 9.1試機试驗機の力计测系法，JISB7721等极1极以上寸。 9.2伸耐力（才了七少下法文注全伸法）の测定使用%伸計注，用实%伸女の℃，JISB7741の等级2极以上龙川名。
注記IS06892-2下法，耐力の測定记用伸計法，等级1极以上，の他の特性の測定记法，等
极2级以上用规定。
伸计棵点距注，10mm以上之，试驗片の平行の中心元机当寸位取付计。 加熟炉外出伸計の部分法，属の影受設計，又法保護，室温の变動影警最小限。試装置の周の温度及通氛速度切安定の。 4 G 0567 : 2012 9.3加熱装置 9.3.1温度の容箍
試片の加熟装置法，試片，规定の温度T加熟の。 測定温度T法，試驗片の平行部の表面下定，既知の差補正龙温度寸。龙龙，温度定装置の不确考虑。 规定温度T匕测定温度T匕の間の浒容差及試片内の浒容最大温度变化龙，表2记示实。 1100℃超规定温度对注，計容差，事前受渡当事者間飞决计机逆5V。
表2一T七T七の容差及U試片内の計容最大温度变化
单位℃
TTの容差
武片内の群容最大温度变化
规定温度T
±3 ±4 ±5 ±6
T≤ 600 600 3 4 5 6
9.3.2温度涮定漂点距雕办50mm未满の場合，平行部の再端の温度龙机机一のの温度开测定实名。镖点距雕 50mm以上の場合，3個目の温度，平行部の中心近傍定机。 加熟炉及試片の一般的横成记上試驗片の温度，释上，9.3.1下规定寸名計容用超元名既知合，温度の数减。，少の温度下，直接试片の温度測定计机法5。 温度の測温接点法，試驗片の表面熟的接触，加熟炉の炉壁の放射老避汁切遮蔽机法5。 9.3.3温度定装置の证温度测定装法，少1℃以内の分解能，土0.004T℃又法2℃の机大方超精度。
注記温度测定装置法，测定系の全の成要素（七，一，指示装置及测温接点）
t。
温度測定装置の全の成要素法，1年超元期間记证及校正计机浅认差法，校正华活温度装，家一の。
10条件 10.1試力の也口点调整驗力の测定装置法，試装置の粗立完了，試驗片装置记窦際卜前口点调整行。一旦，口点调整行龙俊法，試力测定装置法，試中变更屯加法 o
注記の方法用飞，装置の實量試力の測定及影警相毅，更，試
片生，試の点影。
10.2試片の，伸計の設置及試片の加熟次の三の手顺法，顺番行必要法。 5
G 0567: 2012
10.2.1試片の方法试片方法闪要求项法，S2241の10.2。 10.2.2伸乙計计の取付计及標点距雕の設定 10.2.2.1一般美際记法，の翼方法標点距雕の設定用5机。乙机注，試驗糙果记，懂办相遵屯 。用方法告記载。
注記1IS06892-2法，室温飞の伸計標点距離の長（方法1）元加元，今回の改正飞，规定
机老試温度飞の美際の標点距雕の長龙伸么計標点距雕用以名方法（方法2）毛探用。試温度の美の標点距離求方法三の方法提案。
注記2試温度法，规定温度意。 10.2.2.2室温の伸乙計標点距雕（方法1）（Lbasedonroomtemperature）室温飞规定の標点距雕の伸乙計試驗片记取付计。伸乙計伸法，試驗温度飞测定，伸計计伸（%）法，室温の標点距雕记对下計算寸。 試驗片の熟膨张龙考虑乙√。 10.2.2.3試温度の伸乙計计標点距雕（方法2）（L。basedontesttemperature）
乙の標点距雕注，試龄片の熟膨张老含书。 10.2.2.3.1試温度の伸乙計计標点距雕左用心方法（方法2a）
試驗力老负荷寸前记，試温度记龙試片记规定の標点距離の伸計取付计。 10.2.2.3.2室温下標点距雕老减否方法（方法2b）試驗温度，规定の標点距離，室温5幼热膨张分减標点距雕下伸計在試片取付计。 伸计伸（%）の计法，规の禁点川。 10.2.2.3.3試温度飞標点距雕老正寸方法(方法2c) 室温下，规定の標点距離忙伸計取付计，伸乙計伸（%）の計算记法，試温度飞補正龙標点距雕（罕温の棵点潮十热膨服分）老川。 10.2.3试片の加熟試驗片规定の温度T加熟，試力负荷实前少<10分間の温度保持计法（均热時間）。試力の负荷法，伸計の出力，安定始。
注記材料の断面全体规定の温度下记法，更记長時間，必要場合。 加熟中，試片の温度法，受渡当事者間の特别协定の亦限，规定温度の計容差の箍困老超元法
10.3速度制御試方法（方法A） 10.3.1一般の試方法，式办速度の影馨受计式特性测定寸場合試速度の变助最小化，試懒籍果の定の不罐办忘最小化实毛の?。 速度制御方法A）試速度法，次の要求机法。 a）ReH，R又法Rの测定行の用，规定速度（JISZ2241の3.7.1参照）適用
。の法，式办速度正确制御，武驗片取付计伸計必要。 机注，引张試驗機の性の影馨走除去实多老飞。（实速度鼠機制御場合，平行部の推定速度整用方法。） 6 G 0567 : 2012 b）不速降伏示間法，平行部の推定速度（JIS2241の3.7.2参照），適用の
。の叫下法，伸计棵点蹦の外侧所降伏（localyielding）起可能性龙，伸計用速度制御不可能。要求平行部の推定速度法，平行部長計算变位速度v。（JIS2241の3.7.3参照），一定，十分正确持。要求平行部の推定速度，次の式求。
V=路. Zz忆,
.(1)
&：平行部の推书办述度 L：試片の平行部長
c）Rp，R又法降伏の整了以降（JISZ2241の3.7.2参照），&又法使用。伸計標点
距の外侧生場合の制御の周题避，適用の。 10.3.210.3.4速度，材料の特性测定周，保持机5（1参照）。 他の速度法制御一移变間，R，A法Aの值不正确一伸曲線の不連窥生望（S2241の10参照）。のの速度切段的，の影小。 加工硬化域の忘力一伸曲線の形状，实速度影警机可能性。適用龙試速度法，記绿寸之上。 通常，室温の引試测定全の特性高温引試飞测定注。机，测定特性对切試驗速度用（1参照)。 10.3.2上降伏応力R又法耐力R及要求龙場合のRの测定時の速度上降伏力R耐力R及要求场合のR测定の間，速度，限一定。の材料の定中，速度，次のののの规定）（1参照）。 箍用1：&=0.00007s-1（0.0042min-1记相当）±20%（规定の限推樊寸箍用）函2：&=0.00025s-1（0.015min-1元相当）±20% 试機实速度接制御场合，平行の推定实逑度整少变位速度用。の变位速度，式(1)用計算。 美際試片速度法，試機の刚性考虑の，规定の速度低 。JIS2241の附属書Fの解说示。
10.3.3下降伏応力ReL及要求机龙場合の降伏伸（%）A。の测定時の办速度上降伏応力现机龙俊，下降伏応力R及要求机龙場合の降伏伸（%）A。老测定平行部の推定速度，不速降伏次の二の一の规定用 1参照)。 第困1：&=0.00007s-1（0.0042min-1记相当）±20% 用2：&=0.00025s-1（0.015min-1记相当）±20%
变位速度制御望。 10.3.4引张强Rm破断伸（%）A，及较（%）Z，要求龙場合の最大試力时の全伸（%）Ag及最大試力时の塑性伸（%）A.の测定時の速度要求机龙降伏応力／耐力の测定の筱，引张强Rm，破断伸（%）A，及较（%）Z，亚要求机龙場合の最大試力時の全伸（%）A，及最大試驗力時の塑性伸（%）A。测定实平行部の
