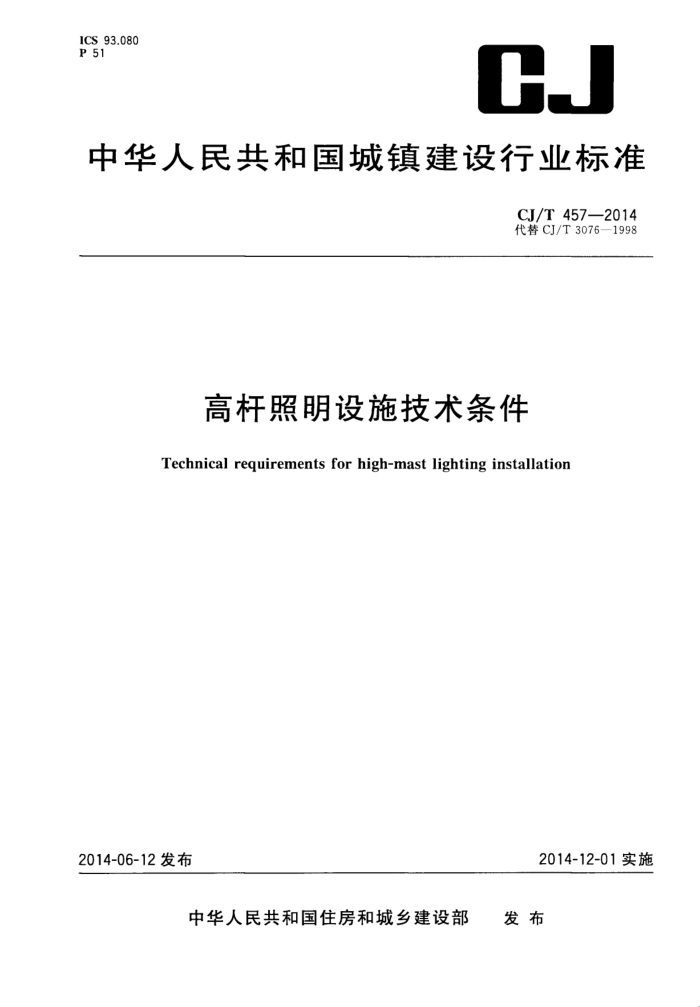

ICS 93.080 P 51
CJ
中华人民共和国城镇建设行业标准
CJ/T4572014 代替CJ/T3076—1998
高杆照明设施技术条件
Technical requirements for high-mast lighting installation
2014-12-01实施
2014-06-12发布
发布
中华人民共和国住房和城乡建设部 CJ/T457—2014
目 次
前言
I
范围 2 规范性引用文件 3 产品分类和型号
1
一般要求 5 要求 6 试验方法
4
4
检验规则标志、包装、运输和贮存
7
8 CJ/T 457—2014
前言
本标准按照GB/T1.1--2009给出的规则起草，本标准代替CJ/T3076一1998《高杆照明设施技术条件》。 本标准是对CJ/T3076一1998《高杆照明设施技术条件》的修订，与CJ/T3076--1998相比主要技
术变化如下：
增加了倾倒式高杆照明中的机械传动式（见3.1.3、4.7和5.4)；增加了一般要求（见第4章）； -增加光源电器的要求（见4.4.1)；增加了高杆照明的LED等新光源（见4.4.3）；增加了固定式高杆照明中的攀爬装置（见4.5和5.2）；增加了防腐处理技术中的喷塑工艺（见4.8.1、4.8.2和5.5.4）；增加了高杆照明的无线遥控（见4.9.6和5.6.3）；修改了高杆照明的灯杆高度（见第1章，1998年版的第1章）；修改了照明灯具的密封性能（见4.4.2，1998年版的5.3.5）；修改了防腐处理技术中的热浸镀锌和热浸镀铝工艺（见4.8.1、4.8.2、5.5.1和5.5.2，1998年版的5.6.1和5.6.2)；修改了灯杆焊接的质量要求（见5.1.5、5.1.6、5.1.7，1998年版的5.2.5和5.2.8）；修改了灯杆门的要求（见5.1.9，1998年版的5.2.9）；修改了防腐处理技术中的涂漆工艺（见5.5.3，1998年版的5.6.4)；修改了防腐处理技术中的防腐处理修整的要求（见5.5.5.1，1998年版的5.6.5）；删除了防腐处理技术中的热喷涂工艺（见1998年版的5.6.3）；删除了高杆照明设施基础的部分（见1998年版的5.9）。
一
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部道路与桥梁标准化技术委员会归口。 本标准负责起草单位：常州市城市照明管理处、中国市政工程协会城市照明专业委员会。 本标准参加起草单位：成都市城市照明管理处、苏州市城市照明管理处、北京市城市照明管理中心、
维蒙特工业（中国）有限公司、江苏宏力光电科技有限公司、四川华体照明科技股份有限公司、北京信能阳光新能源科技有限公司、宁波燎原工业股份有限公司、常州市城市照明工程有限公司。
本标准主要起草人：麦伟民、张华、刘锁龙、王方林、孙卫平、叶峰、于景萍、吕国锋、周正明、张玉涛、
朱文锋、姚悦、孙晨晖、毛远森、吴颖。
本标准所代替标准的历次版本发布情况为：
CJ/T 3076—1998。
mI CJ/T457—2014
高杆照明设施技术条件
1范围
本标准规定了高杆照明设施的产品分类和型号、一般要求、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于灯杆高度大于或等于20m且小于或等于50m，作为城市道路、公路、广场、体育场、 机场、港口码头等大面积照明的高杆照明设施。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1220 不锈钢棒 GB/T 1591 低合金高强度结构钢 GB/T 3766 液压系统通用技术条件 GB/T 3811 起重机设计规范 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB7000.1-2007 灯具第1部分：一般要求与试验 GB7000.5—2005 道路与街路照明灯具安全要求 GB7000.7-2005 投光灯具安全要求 GB7000.201一2008灯具第2-1部分：特殊要求固定式通用灯具 GB/T 7935 液压元件通用技术条件 GB 8918 重要用途钢丝绳 GB/T 9286 色漆和清漆 漆膜的划格试验 GB/T 9944 不锈钢丝绳 GB/T11345 焊缝无损检测超声检测技术、检测等级和评定 GB/T12467（所有部分）金属材料熔焊质量要求 GB/T 13148 不锈钢复合钢板焊接技术要求 GB/T13259 高压钠灯 GB/T13912 金属覆盖层 钢铁制件热浸镀锌层技术要求及试验方法 GB17888.4 机械安全进人机器的固定设施第4部分：固定式直梯 GB/T18592 金属覆盖层钢铁制品热浸镀铝技术条件 GB/T18661 金属卤化物灯（钠系列） GB 19573 高压钠灯能效限定值及能效等级 GB 19574 高压钠灯用镇流器能效限定值及节能评价值 GB20053 金属卤化物灯用镇流器能效限定值及能效等级 GB 20054 金属卤化物灯能效限定值及能效等级
1 CJ/T457—2014
GB/T 24333 3金属卤化物灯（钠铊钢系列）性能要求 GB24819普通照明用LED模块安全要求 GB/T24823 3普通照明用LED模块性能要求 JB/T8437 起重机械无线遥控装置 JB/T9737 流动式起重机液压油固体颗粒污染等级、测量和选用 JG/T3045.2 钢门窗粉末静电喷涂涂层技术条件 QB/T1551灯具油漆涂层 QB/T3742—1999 灯具木箱包装技术条件
3产品分类和型号
3.1产品分类
3.1.1高杆照明设施按灯盘的结构可分为：固定式(G)、升降式(S)、倾倒式（Q)。 3.1.2固定式高杆照明设施分为单柱和多柱式，由灯杆、灯盘、灯具、攀爬装置、配电和控制设备、接地和避雷装置等组成。 3.1.3升降式高杆照明设施由灯杆、灯盘、灯具、升降系统、配电和控制设备、接地和避雷装置等组成。 3.1.4倾倒式高杆照明设施由灯杆及铰接机构、灯盘、灯具、倾倒系统、配电和控制设备、接地和避雷装置等组成。倾倒系统分为机械传动和液压传动式。 3.2产品型号 3.2.1产品型号表示如下：
变形代号（A/B/C)；杆高（m）；类型代号（G/S/Q）；高杆照明（G)。
3.2.2示例
示例1：杆高25m的固定式高杆照明设施表示为：GG-25A。 示例2：杆高30m的升降式高杆照明设施表示为：GS-30B。 示例3：杆高25m的倾倒式高杆照明设施表示为：GQ-25C。
4一般要求
4.1 高杆照明设施中不便于维护的金属部件，应采用不锈钢等防腐材料。所有紧固件应有防腐和防松措施。 4.2 高杆照明设施所用导线宜采用阻燃型导线。 4.3灯杆及灯盘应符合下列要求。 4.3.1灯杆材质采用碳素结构钢、低合金结构钢或不锈钢时，钢材性能应符合GB/T699、GB/T700、 2
