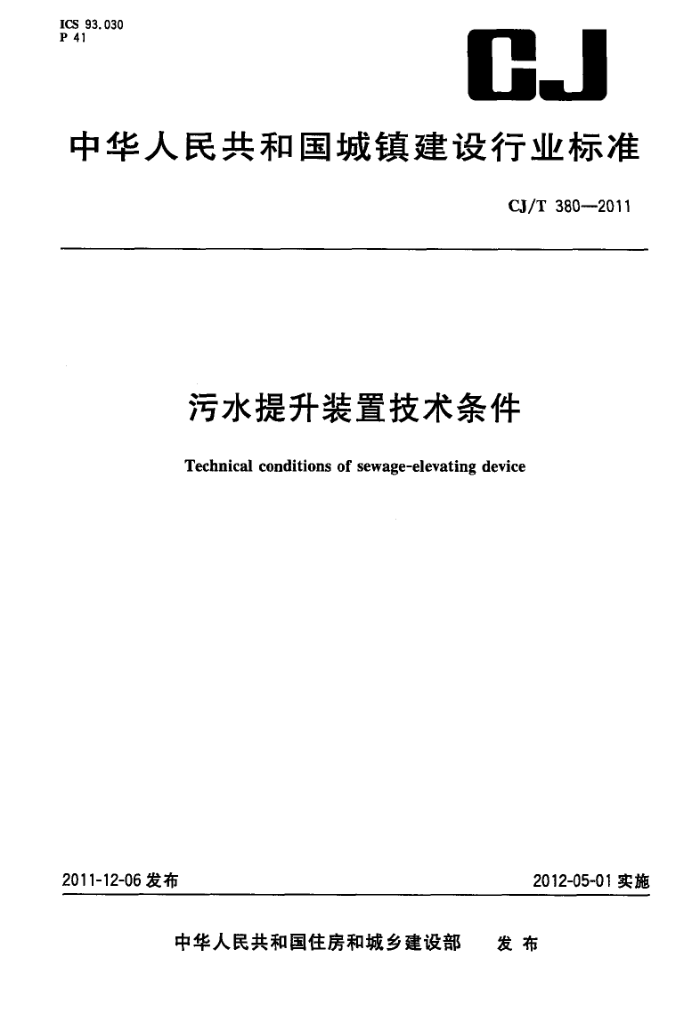

ICS 93.030
CJ
P 41
中华人民共和国城镇建设行业标准
CJ/T 380--2011
污水提升装置技术条件
Technical conditions of sewage-elevating device
2011-12-06发布
2012-05-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T380—2011
目 次
前言 1 范围 2 规范性引用文件 3术语和定义 4
II
装置组成与使用条件 5 要求 6产品检验
2
.
检验规则标志、包装、运输和贮存
7
82
附录A（资料性附录） 设备结构与组成 CJ/T 3802011
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由往房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：安徽天健水处理设备有限公司、江苏瑞驰泵业有限公司。 本标准参加起草单位：山东双轮股份有限公司、中国建筑金属结构协会给水排水设备分会。 本标准主要起草人员：孟行健、汪立峰、李文兵、刘志启、阮永华、冀艳清、刘元成。
I CJ/T380—2011
污水提升装置技术条件
1范围
本标准规定了污水提升装置的组成与使用条件、要求、产品检验、检验规则、标志、包装、运输和贮存等。
本标准适用于各类建筑物地下室污水提升所使用的装置。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 CD/T700—2006碳素结构钢 GB/T755旋转电机定额和性能 GB/T3091--2008低压流体输送用焊接钢管 GB/T3280不锈钢冷轧钢板和钢带 GB/T3797 电气控制设备 GB4208外壳防护等级（IP代码） GB/T5657 离心泵技术条件（Ⅲ类） GB/T9119—2010板式平焊钢制管法兰 GB/T 9969 工业产品使用说明书总则 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T 12771 流体输送用不锈钢焊接钢管 GB/T13306-2011标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 GB50015一2009建筑给水排水设计规范 GB50332 给水排水工程管道结构设计规范 JB/T2932 水处理设备技术条件 JB/T 8097 泵的振动测量与评价方法 JB/T 8098 泵的噪声测量与评价方法 QB/T1588.1 轻工机械焊接件通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
污水提升装置sewage-elevatingdevice 指将建筑物地下室含有固体杂物及缠绕物的污水提升排放到地面市政管网的一种专用设备。
1
龙牛网www.longniu.com下载 CJ/T 380-—2011
3. 2
固液分离器solid-liquidseparationdevice 是指将污水中杂物与污水进行分离，并将分离后的杂物暂时贮存的专用设备。
3.3
箱体自动清洁器automaticwatertankcleaningdevice 是指安装在固液分离器上，用于自动清洁水箱底部的淤泥，保持容器内清洁的专用设备。
3. 4
回流及安全构件refluxandsecuritycomponent 是用于污水提升装置在特殊情况下的污水回流及通气功能的专用构件。
4装置组成与使用条件
4.1装置组成
本装置主要由以下部件组成：贮水容器、水泵机组、固液分离器、箱体自动清洁器、布水器、检修排空构件、回流及安全构件、液位计、控制系统及其他成套附件等。装置结构与组成参见附录A。 4.2使用条件
环境温度：4℃~40℃ pH值：4~10 相对湿度：≤90%（20℃），无结露电源频率：50Hz士5% 电源电压：380V±10%或220V±10% 扬程范围：（0~60)m 流量范围：(0~100)m/h
5要求
5.1外观 5.1.1污水提升装置表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观，不应有脱漆、起泡、裂纹、流痕等现象。 5.1.2污水提升装置各组件的焊接处焊缝应均匀、牢固，不应有气孔、夹渣、裂纹或烧穿等缺陷。各紧固件不应有松动。 5.1.3污水提升装置各组件表面不应有磕碰划痕，内外壁应平整光滑，不应有凹凸、毛刺等现象。 5.1.4污水提升装置控制柜的表面应平整、均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷，内部布线合理、美观、紧固。 5.2材料 5.2.1污水贮水容器箱体板材可选用不锈钢板或碳素钢板。选用不锈钢板，应符合GB/T3280的规定；选用碳素钢板，应符合GB/T700一2006中Q235的要求； 5.2.2污水提升装置的贮水容器选用不锈钢板时，与箱体连接的布水器、固液分离器、箱体自动清洁器、回流及安全构件、检修排空构件等应与箱体材质一致。 5.2.3污水提升装置的贮水容器采用Q235碳素钢板时，与贮水容器箱体连接的布水器、回流及安全
