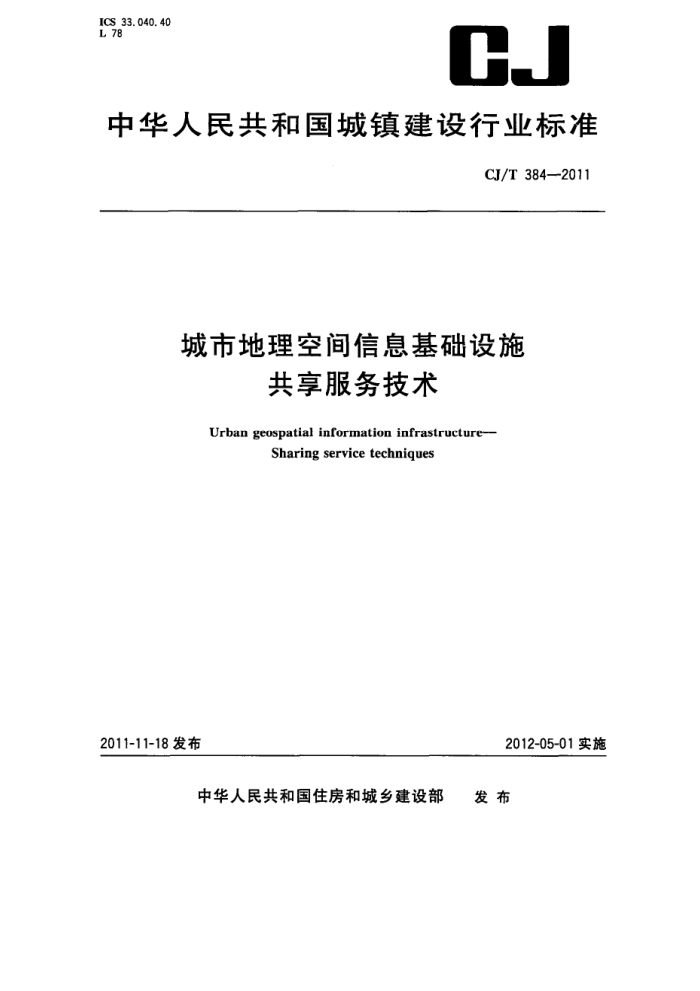

ICS 33.040.40 L 78
CJ
中华人民共和国城镇建设行业标准
CJ/T 384—2011
城市地理空间信息基础设施
共享服务技术 Urban geospatial information infrastructure-
Sharing service techniques
2011-11-18发布
2012-05-01实施
中华人民共和国住房和城乡建设部
发布 CJ/T 3842011
目 次
前言 1 范围规范性引用文件
1
1
2 3
术语和代号共享服务
..
4
2
...
5目录服务 6 数据服务 7 功能服务 8 共享服务管理附录A（资料性附录） 城市地理空间信息数据服务说明示例
5 CJ/T384—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出和归口。 本标准起草单位：住房和城乡建设部信息中心、武汉市国土资源和规划局、北京市规划委员会、上海
市房屋土地资源信息中心、南京市城市规划编制研究中心、杭州市城市规划信息中心、广州市城市规划自动化中心、河北省建设信息中心、苏州市规划局、长春市规划局、南通市规划管理局、宁波市测绘设计研究院、南通市规划编制研究中心、武汉市地理信息中心、北京建设数字科技股份有限公司、北京东方道迩信息技术有限责任公司、ESRI中国（北京)有限公司、北京数字政通科技股份有限公司、建设综合勘察研究设计院、成都市温江区规划管理局。
本标准主要起草人：郝力、张文彤、李宗华、黄玉芳、高苏新、王芙蓉、宋唯、郭建军、杨茂成、刘争齐、 王耀南、李时锦、徐狄军、张彤、孙岱、孙连阁、蔡晓兵、潘驰、米文忠、赵伟、任超、王健、曹中初、蒋学红、 叶智宣、钟家晖、彭明军、陈思、樊玮、肖婷、杨玲、韩彩红、姚燚雯、孟坚定、黄萍、樊惠萍、郑小梅、汪祖进、 王韩波、孙永忠、周海兵、白玉江、王洪深、曲径、杜伟。
三 CJ/T384—2011
城市地理空间信息基础设施
共享服务技术
1范围
本标准规定了城市地理空间信息基础设施实现共享服务的内容、类别、描述和应用等。 本标准适用于城市地理空间信息基础设施共享服务技术体系的建立，共享服务的发布、管理、应用
及定制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T17694—2009地理信息术语 GB/T21063.4-2007政务信息资源目录体系第4部分：政务信息资源分类 GB21139—2007基础地理信息标准数据基本规定 CJJ/T144—2010城市地理空间信息共享与服务元数据标准 CJ100一2004城市基础地理信息系统技术规范 CJJ103—2004 城市地理空间框架数据标准
3术语和代号
3.1术语 3. 1. 1
城市地理空间信息基础设施urbangeospatialinformationinfrastructure 描述一个城市地理要素和现象的分布及其属性的所有地理信息的组合，以及对这些信息的获取、处
理、存储、分发、使用、集成、融合以及互操作，建立一个共享的空间数据框架所需的硬件设备、网络、软件、技术、政策、标准等资源。它是数字城市赖以发展的基础。数字城市地理空间信息基础设施一般由标准体系、数据体系、技术体系、管理体系和应用体系五部分组成。 3. 1, 2
网络地图服务webmapservice 遵循OGC规范，根据HTTP客户请求，将相同空间参照系的各个图层组合在一起，将登加组合形
成的地理空间数据以图像格式返回。图像格式包括PNG、GIF、JPEG、TIFF等。 3.1.3
网络要素服务webfeatureservice 遵循OGC规范，提供对地理空间数据库中地理要素的插人、更新、删除、检索和发现服务。该服务
根据HTTP客户请求返回GML数据，即用GML表达的矢量地图；而访问者向服务方提出的查询请求一般用XML格式的过滤条件编码语言（FilterEncodingSpecification）表达。 3. 1. 4
事务型网络要素服务 web feature servicewith transactions 遵循OGC规范，提供基于网络的地理空间数据事务处理编辑（transactionediting)工作。
1 CJ/T3842011
3. 1. 5
网络覆盖服务 web coverage service 遵循OGC规范，针对访间者基于HTTP的查询请求，将包含地理位置坐标的地理空间数据作为
“覆盖（Coverage)”返回。该服务主要针对栅格数据，如卫星影像、数字高程数据等，目前支持TIFF 格式。 3. 1. 6
地图瓦片服务 maptileservice 实现将预生成的地图瓦片以地图图像格式返回。对于访间者基于HTTP的查询请求，地图瓦片服
务可以返回访问者所要求范围的地图瓦片图像。
其中，地图瓦片又被称为地图切片。地图瓦片技术是预生成规矩的瓦片地图存储于服务器目录下，由客户端接口以链接图片的方式呈现出无缝拼接地图的浏览技术。采用这种技术，地图数据由大量的正方形图片组成，并有多级缩放比例，每个地图图片都有坐标值，由X和Y值构成。 3. 1.7
KML服务 keyholemarkup language service 对于访问者基于HTTP的查询请求，返回访间者所要求的地理数据。 其中，KML是Keyhole标记语言（KeyholeMarkupLanguage)的缩写，一种采用XML语法与格式
的文件格式，用于描述和保存地理信息，如点、线、多边形、栅格、三维模型等。KML使用包含名称、属性的标签（tag)来确定显示方式。地理数据如栅格、矢量和三维模型数据可通过KML.网络链接，实现信息的共享与服务。 3.2代号
GML 地理标记语言GeographyMarkupLanguage HTTP 超文本传输协议HypertextTransferProtocol OGC 开放地理信息协会OpenGeospatialConsortium URL 统一资源定位符UniformResourceLocator WCS 网络覆盖服务WebCoverageService WFS 网络要素服务WebFeatureService WFS-T 事务型网络要素服务WebFeatureServicewithTransactions WMS 网络地图服务 WebMap Service WSDL 网络服务描述语言WebServicesDescriptionLanguage
4共享服务 4.1基本规定 4.1.1地理空间信息基础设施的共享服务应支持开放的、标准的接口，符合国家现行的标准。数据传输应使用标准的、基于XML的数据编码语言。 4.1.2地理空间信息基础设施的共享服务通信应使用开放的互联网标准、协议，包括HTTPGET、 HTTPPOST和SOAP等。外部访问共享服务的地址应使用统一资源定位符（URL)。 4.1.3获取地理空间信息基础设施的共享服务所使用的请求参数名称不区分大小写，但参数值应区分大小写。共享服务请求参数的设置是无序的，多个参数的列举采用“&”隔开，空格忽略不计。如果请求参数发生冲突（例如同一参数设暨多次），应返回异常错误信息。 4.1.4当收到的服务请求无效或不符合标准，共享服务提供方应发出共享服务的异常情况消息通知。 该服务异常通知应指出不符合标准格式的异常参数的信息。 2
