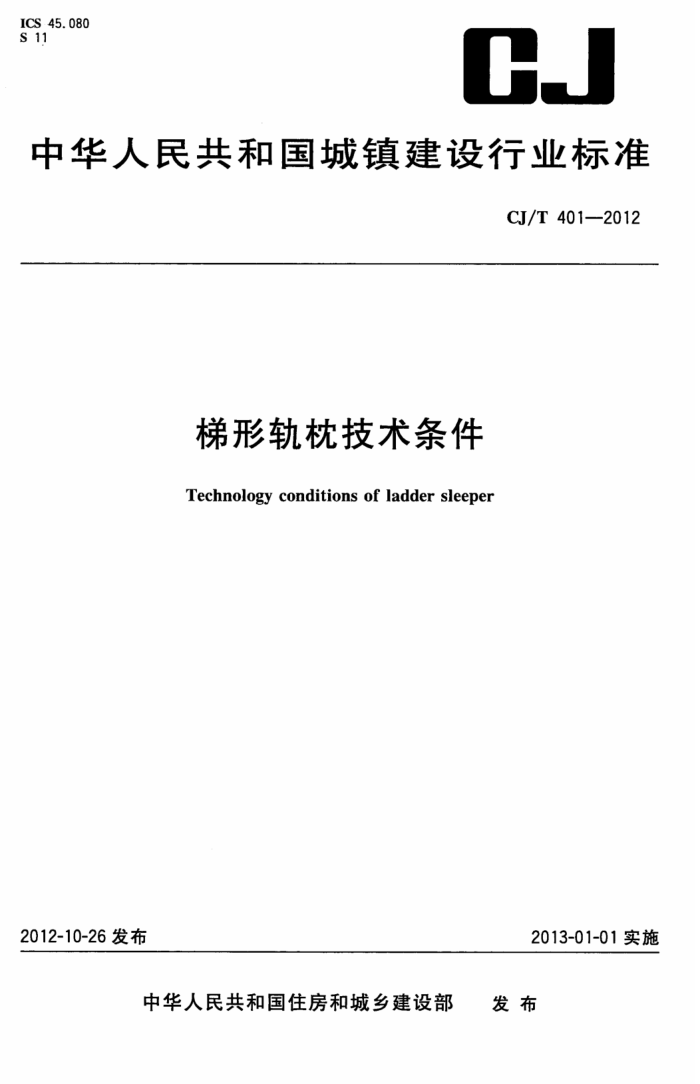

ICS 45. 080 S 11
CJ
中华人民共和国城镇建设行业标准
CJ/T 4012012
梯形轨枕技术条件
Technology conditions of ladder sleeper
2012-10-26发布
2013-01-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T401—2012
目 次
前言 1
范围 2 规范性引用文件术语和定义
3
使用条件和材料 5 要求
4
试验方法检验规则标识和证明书 9 堆放和运输 10 质量保证附录A（规范性附录） 梯形轨枕静载抗裂和疲劳强度试验方法附录B（资料性附录）预埋套管抗拔试验方法：附录C（资料性附录） 梯形轨枕标识附录D（资料性附录） 梯形轨枕合格证明书
6
7 9
5
6
6
10 11 13
.
建筑321---标准查询下载网 www. jz321. net CJ/T 401—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员归口。 本标准负责起草单位：北京易科路通科技有限公司。 主要参加起草单位：北京市市政工程设计研究总院、北京中铁房山桥梁有限公司、汝州郑铁三佳水
泥制品有限公司、中铁一局集团有限公司。
本标准主要起草人：张笑方、姜忠仁、欧阳军、沈建文、曾大庆、雷黔湘、姜坚白、曹凤洁、贾亚锋、 周丽艳、杨少阳、马德胜、李振杰、郭建平、张艳军、张广信、孙洁、潘南泉、岳会婷、肖英楠、王海晶。
I CJ/T 401-2012
梯形轨枕技术条件
1范围
本标准规定了梯形轨枕的使用条件和材料、要求、试验方法、检测规则、标识和证明书、堆放和运输、 质量保证等要求。
本标准适用于城市轨道交通预应力混凝土梯形轨枕的生产、供货、检查和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T176水泥化学分析方法 GB1499.1钢筋混凝土用钢第1部分：热轧光圆钢筋 GB1499.2钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T5224预应力混凝土用钢绞线 GB/T8077 混凝土外加剂均质性试验方法 GB/T50081 普通混凝土力学性能试验方法标准 JC/T420水泥原料中氯离子的化学分析方法 JGJ63混凝土用水标准 TB/T2922（所有部分）铁路混凝土用骨料碱活性试验方法 TB/T3054铁路混凝土工程预防碱一骨料反应技术条件 TB10424 铁路混凝土工程施工质量验收标准 TB10425铁路混凝土强度检验评定标准 YB/T5294 一般用途低碳钢丝
3术语和定义
下列术语和定义适用于本文件。
3. 1
梯形轨枕laddersleeper 由预应力混凝土纵梁及联结杆件组成的梯子形状轨道构件。
3.2
联结杆件couplingbar 构成梯形轨枕的部件之一，其作用是联结左右两根预应力混凝土纵梁。
3.3
边角缺损cornerdefect 梯形轨枕成品的纵梁侧面及端部棱角处的混凝土因磕、碰所造成的伤害。
1
建筑321---标准查询下载网 www. jz321.net CJ/T4012012
4 使用条件和材料
4.1 使用条件 4.1.1 一般环境要求
a) 温度：-25℃~60℃； b) 相对湿度：≤99%； c) 海拔高度：≤3000m。
4.1.2 线路条件要求
1
a) 轨距：1435mm； b) 轨道类型：无碴轨道或有渣轨道； c) 线路敷设方式：地下线、地面线及高架线； d) 平面曲线半径：≥300m； e) 竖曲线半径：≥3000m； f) 线路坡度：≤35%。
4.2材料要求
原材料入厂应有合格证明书或检验报告单，并符合设计文件规定，材料人场应按TB10424的规定对材料复检。 4.2.1水泥
采用强度等级不应低于42.5级的硅酸盐水泥或普通硅酸盐水泥，碱含量不应大于0.6%，其他技术要求应符合GB175的规定。 4.2.2粗骨料
粗骨料应选用材质坚硬、表面清洁的连续级配碎石，粒径5mm～20mm之间。除含泥量不应大于 0.5%外，其他指标应符合TB10424的规定。 4.2.3细骨料
I
1
细骨料应选用材质坚硬、表面洁净的级配合理、质地均匀坚固、吸水率低、孔隙率小的洁净天然中粗河砂，其细度模数为2.6～3.2，含泥量不应大于1.5%，其余技术要求应符合TB10424的规定。当粗、 细骨料料源确定或改变时，应在生产梯形轨枕前依据TB/T3054对骨料的活性进行评价。 4.2.4碱骨料反应预防
碱骨料反应预防应符合TB/T3054的规定。不应使用具有碱-碳酸盐反应活性或砂浆棒膨胀率大于0.2%的碱-硅酸盐反应活性的骨料。当骨料的砂浆棒膨胀率为0.1%～0.2%时，碱含量不应超过 3kg/m。当轨枕投产前及骨料来源改变时，应根据TB/T2922（所有部分）和TB/T3054的规定对骨料的碱活性进行试验和评价。 4.2.5拌合用水
应符合JGJ63的规定。 2
