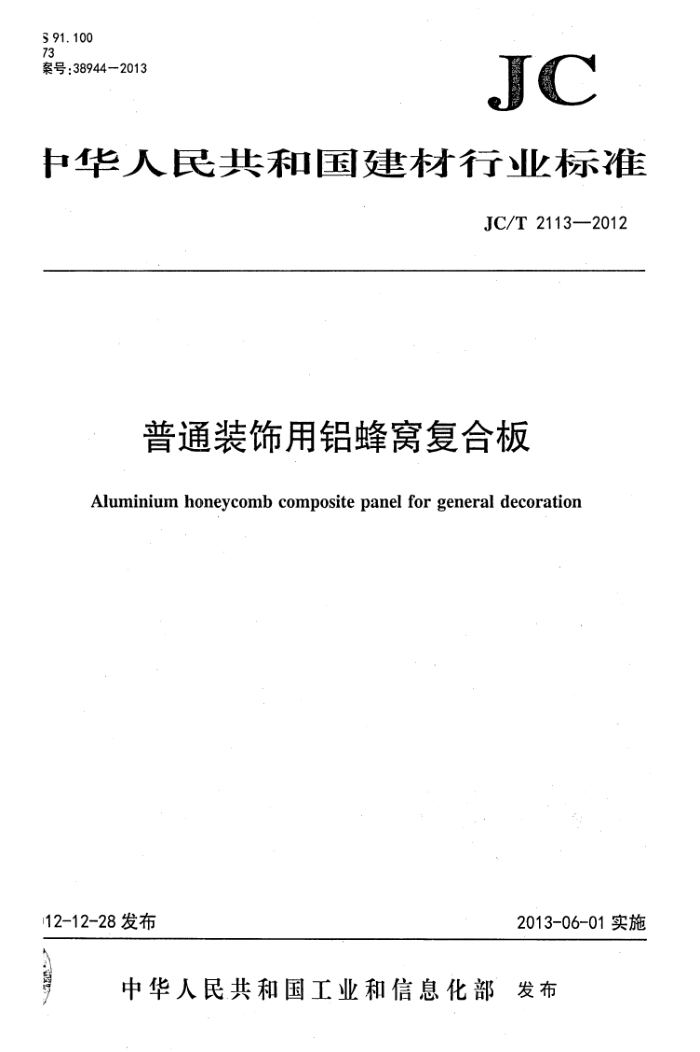

S 91.100 73 案号：389442013
JC
中华人民共和国建材行业标准
JC/T 2113—2012
普通装饰用铝蜂窝复合板
Aluminium honeycomb composite panel for general decoration
112-12-28 发布
2013-06-01实施
中华人民共和国工业和信息化部发布 JC/T2113—2012
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质与装饰装修建筑材料标准化技术委员会SAC/TC195)归口。 本标准负责起草单位：中国建筑材料科学研究总院、中国建筑材料检验认证中心、国家建筑材料测
试中心、国家建筑材料质量监督检验中心。
本标准参加起草单位：亨特道格拉斯建筑产品（中国)有限公司、上海庆华蜂巢建材有限公司、广东泛铝远东铝业有限公司、佛山市顺德区红岛实业有限公司、珠海市雄威蜂窝制品有限公司、江苏长青艾德利装饰材料有限公司、常州鑫邦板业有限公司、广州市奥雅雷诺贝尔铝业有限公司、深圳市太平洋建材技术有限公司、思瑞安复合材料（中国）有限公司、常州美铝复合材料有限公司、佛山市展浩建材有限公司、东莞华尔泰装饰材料有限公司、广州市荔湾区金霸装饰材料厂、北京航艺通幕墙装饰有限公司、 佛山市利铭蜂窝复合材料有限公司、雅泰实业集团有限公司、上海吉祥科技（集团)有限公司、联合金属科技（杭州)有限公司、肇庆金三力机械有限公司、常州中吴勒丰金属材料有限公司、波士胶芬得利（中国）粘合剂有限公司、汉高股份有限公司、靖江市高强粘胶材料厂、广州市未来之窗新材料股份有限公司、佛山市顺德区高士达建筑装饰材料有限公司、佛山市汇格蜂窝制品有限公司。
本标准主要起草人：胡云林、蒋荃、刘玉军、刘婷婷、彭炳林、赵春芝、马丽萍、周阳、杜作政、 高瑞、谢建润、沈红建、邓关鑫、张照、陈秋雄、杨洪玉、薛斌峰、区廷杰、曾展飞、颜烈川、下维东、叶志武、宫朝华、邱建林、钟振康、韦业精、李谏、王贤中、朱荣平、魏程佑、李健民、黄浩杰、 殷炜、翁其新。
本标准委托中国建筑材料检验认证中心负责解释。 本标准为首次发布。 JC/T2113—2012
普通装饰用铝蜂窝复合板
1范围
本标准规定了普通装饰用铝蜂窝复合板（以下简称装饰板）的术语和定义、分类和标记、材料、要求、 试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于普通装饰用途的铝蜂窝复合板。 本标准不适用于用作建筑幕墙面板材料的铝蜂窝复合板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191--2008，ISO780:1997，MOD) GB/T1452一2005夹层结构平拉强度试验方法 GB/T14532005夹层结构或芯子平压性能试验方法 GB/T1455一2005夹层结构或芯子剪切性能试验方法 GB/T1456---2005夹层结构弯曲性能试验方法 GB/T1457—2005夹层结构滚筒剥离试验方法 GB/T3880.2般工业用铝及铝合金板、带材第2部分：力学性能 GB/T3880.3一般工业用铝及铝合金板、带材第3部分：尺寸公差 GB/T6388运输包装收发货标志 GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级（IS0
10289:1999，IDT)
GB/T6739—20061 色漆和清漆铅笔法测定漆膜硬度（ISO15184：1998，IDT) GB/T8753:2一2005铝及铝合金阳极氧化氧化膜封孔质量的评定方法第2部分：硝酸预浸的
磷铬酸法
GB/T10125—1997人造气氛腐蚀试验盐雾试验（IS09227:1990，EQV) GB/T11942彩色建筑材料色度测量方法 GB/T14155-2008整槿门软重物体撞击试验（IS08270:1985，IDT) GB/T17748—2008建筑幕墙用铝塑复合板 GB18583室内装饰装修材料胶粘剂中有害物质限量 GB/T22412—2008普通装饰用铝塑复合板
3术语和定义
下列术语和定义适用于本文件。
3. 1
铝蜂窝复合板aluminiumhoneycombcompositepanel
1 JC/T2113-2012
以铝蜂窝为芯材，两面粘结铝板的复合板材，通常表面具有装饰面层。如图1所示。
2
3
说明：
一装饰面层： 2—一铝板(面板)； 3一一铝蜂窝芯： 4—铝板（背板)； 5- 一胶粘剂。
图1铝蜂窝复合板示意图
3. 2
疵点 spot 产品装饰面层非损伤性的局部缺陷。
3. 3
鼓泡bubble 产品表面非装饰性的局部凸起。
3.4
脱胶delamination 铝板和芯材之间粘结失效。
4分类和标记
4.1分类
普通装饰用铝蜂窝复合板（代号为AHP-D)按产品装饰面材质分为：
氟碳树脂涂层，代号为FC；一聚酯树脂涂层，代号为PET；一丙烯酸树脂涂层，代号为AC；一阳极氧化膜，代号为AF；一覆膜，代号为F。
4.2标记
按产品名称、装饰面材质、产品厚度、铝板厚度（面板/背板）、铝蜂窝芯规格（边长×铝箔厚度）、 标准号的顺序进行标记。
示例：表面为聚酯树脂涂层、产品厚度15mm、面板铝材厚度为1.0mm、背板铝材厚度为0.7mm、铝蜂窝芯规格为 6mm×0.07mm的装饰板，其标记为：
AHPD PET 15-1.0/0.7-6X0.07 JC/T 2113-2012
2 JC/T2113—-2012
5材料 5.1铝材
应采用力学性能符合GB/T3880.2要求的铝材。 5.2铝蜂窝芯
通常为六边形结构，边长不宜大于10mm。边长不大于6mm的铝蜂窝芯其铝箔厚度不宜小于0.05mm，边长6mm~10mm的铝蜂窝芯其铝箔厚度不宜小于0.07mm。 5.3胶粘剂
应具有韧性，不对铝材产生腐蚀，有害物质限量应符合GB18583的要求。
6一要求一
6.1外观质量
装饰板外观应整洁，切边平直整齐无毛刺，正反面无铝蜂窝芯外露，折边处无明显裂纹，非装饰面无影响产品使用的损伤，产品无脱胶。此外，装饰面外观质量还应符合表1的要求。
表1 外观质量
缺陷种类“ 凹痕印痕漏涂鼓泡
技术要求不允许不允许不允许不允许 ≤3
最大尺寸/mm
症点
数量深度
每平方米不大于3个不大于表面装饰层厚度
总长度/（mm/m) 总面积/（mm/m）
≤50 ≤150
擦伤和/或划伤
总处数
每平方米不大于4处不明显，仲裁时△E≤2.0
色差"AE
对于表中未涉及到的表面缺陷，本若不影响需方使用要求为原则由供需双方商定。 装饰性的花纹、色彩除外。
6.2尺寸及允许偏差 6.21尺寸
矩形平面板的常用规格尺寸见表2，异型板的规格尺寸由供需双方商定。
