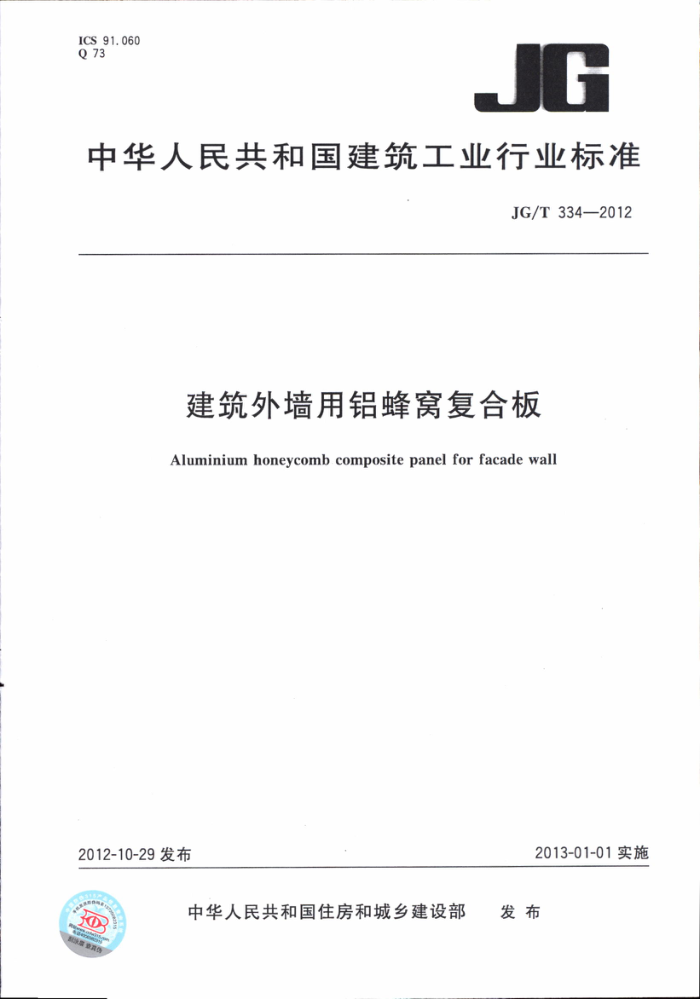

ICS 91.060 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T3342012
建筑外墙用铝蜂窝复合板
Aluminiumhoneycomb compositepanelforfacadewall
2013-01-01实施
2012-10-29发布
发布
中华人民共和国住房和城乡建设部
O JG/T334—2012
目 次
前言
川I
范围规范性引用文件术语和定义分类和标记 5 材料 6 要求
1
2
3
.
4
3
3
试验方法检验规则标志、包装、运输和贮存
7
11 12
8
9 JG/T334—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：国家建筑材料测试中心。 本标准参加起草单位：上海庆华蜂巢建材有限公司、亨特道格拉斯建筑产品（中国）有限公司、广东
泛铝远东铝业有限公司、佛山市顺德区红岛实业有限公司、珠海市雄威蜂窝制品有限公司、江苏长青艾德利装饰材料有限公司、常州鑫邦板业有限公司、广州市奥雅雷诺贝尔铝业有限公司、深圳市太平洋建材技术有限公司、思瑞安复合材料（中国）有限公司、常州美铝复合材料有限公司、佛山市展浩建材有限公司、东莞华尔泰装饰材料有限公司、广州市荔湾区金霸装饰材料厂、北京航艺通幕墙装饰有限公司、佛山市利铭蜂窝复合材料有限公司、雅泰实业集团有限公司、上海吉祥科技（集团）有限公司、联合金属科技（杭州)有限公司、肇庆金三力机械有限公司、常州中吴勤丰金属材料有限公司、波士胶芬得利（中国）粘合剂有限公司、汉高股份有限公司、靖江市高强粘胶材料厂、广州市未来之窗新材料股份有限公司、佛山市顺德区高士达建筑装饰材料有限公司、佛山市汇格蜂窝制品有限公司、中国建筑材料检验认证中心。
本标准主要起草人：胡云林、蒋荃、周阳、杜作政、刘玉军、刘婷婷、谢建润、沈红建、邓关鑫、张混照、
陈秋雄、杨洪玉、薛斌峰、区廷杰、彭炳林、赵春芝、马丽萍、高瑞、曾展飞、颜烈川、下维东、叶志武、 宫朝华、邱建林、钟振康、韦业精、李谏、王贤中、朱荣平、魏程佑、李健民、黄浩杰、股炜、翁其新。
M JG/T334—2012
建筑外墙用铝蜂窝复合板
1范围
本标准规定了建筑外墙用铝蜂窝复合板（以下简称复合板）的术语和定义、分类和标记、材料、要求、 试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于作为建筑外墙使用的铝蜂窝复合板，屋面及其他用途的铝蜂窝复合板可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T191 包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T1452—2005 ·夹层结构平拉强度试验方法 GB/T1453— -2005 夹层结构或芯子平压性能试验方法 GB/T 1455- 2005 夹层结构或芯子剪切性能试验方法 GB/T1456—2005 夹层结构弯曲性能试验方法 GB/T1457—2005 夹层结构滚筒剥离强度试验方法 GB/T3880.2 一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T6388 运输包装收发货标志 GB/T6461—2002 金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级
(ISO10289:1999,IDT)
GB/T6739—2006 色漆和清漆铅笔法测定漆膜硬度（ISO15184：1998，IDT） GB/T7122—1996 高强度胶粘剂剥离强度的测定浮辊法（eqvISO4578：1990) GB/T7124—2008 胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）（ISO4587：2003，IDT） GB8624—2006 建筑材料及制品燃烧性能分级 GB/T8753.2—2005 铝及铝合金阳极氧化 氧化膜封孔质量的评定方法 第2部分：硝酸预浸
的磷铬酸法
GB/T10125—1997 人造气氛腐蚀试验 盐雾试验（eqvISO9227：1990) GB/T11942—1989 彩色建筑材料色度测量方法 GB/T17748—2008 建筑幕墙用铝塑复合板 GB18583室内装饰装修材料胶粘剂中有害物质限量 GB/T21086—2007 建筑幕墙 GB/T23443—2009 建筑装饰用铝单板
3术语和定义
下列术语和定义适用于本文件。
3. 1
铝蜂窝复合板aluminiumhoneycombcompositepanel 以铝蜂窝为芯材，两面粘结铝板的复合板材，通常表面具有装饰面层。见图1所示。
1 JG/T334—2012
说明： 1- 一装饰面层； 2- 铝板（面板）
铝蜂窝芯：铝板（背板一胶粘剂，
2
1.
5
图1
锋窝复合板示意图
3.2
疵点spot 产品装饰面层非损伤性的局部缺陷
3.3
鼓泡bubble 产品表面非装饰性的局部凸起。
3. 4
脱胶 delamination 铝板和芯材之间粘结失效
4分类和标记
4.1分类
建筑外墙用铝蜂窝复合板，代号为英文名称的缩写AHP-F。按产品装饰面材质分为：
氟碳树脂涂层，代号为英文名称的缩写FC；
a) b)
阳极氧化膜，代号为英文名称的缩写AF； c) 其他材质装饰面，代号为相应材质的英文名称的缩写。
4.2标记 4.2.1 标记顺序
按产品名称、装饰面材质、产品厚度、铝板厚度（面板/背板）、铝蜂窝芯规格（边长×铝箔厚度）、标准号的顺序进行标记。
2
