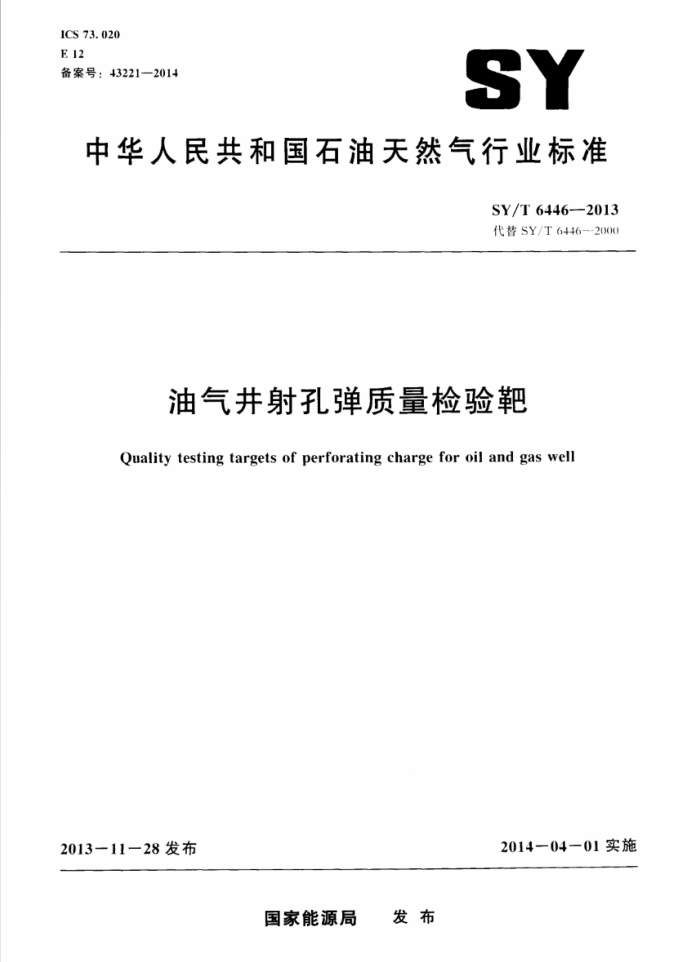

ICS 73. 020 E 12 备案号：43221—2014
SY
中华人民共和国石油天然气行业标准
SY/T64462013 代替SY/T646--20
油气井射孔弹质量检验靶
Quality testing targets of perforating charge for oil and gas well
2014-04-01实施
2013-11-28发布
国家能源局 发布 SY/T6446—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
规格，等级、代号和标记 5 材料和混凝土配合比 6 技术要求 7 试验方法 8 检验规则
4
标识，产品质量合格证和使用说明书 10 包装，贮存和运输附录A（规范性附录） 外观和尺寸检验方法
U
I SY/T6446-2013
前言
本标准按照GB/T1.1一209《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6446一20H)&油气井射孔弹检验用质量控制靶制作规范》，与SY：T646-- 24W川相比，主要技术变化如下：
标准名称由《油气井射孔弹检验用质量控制靶制作规范》修改为《油气井射孔弹质量检验靶”：增加了术语和定义（见第3章）： .一修改了靶的规格（见4.1，20000年版的4.1） -.--删除了靶的制作（见2000年版的4.2）： -增加了靶的等级，代号和标记（见4.2和4.3）：
修改了靶的材料要求（见5.1.200)年版的第3章）： --增加了靶的混凝土配合比（见5.2）：
增加了靶的技术要求（见第6章）：增加了靶的尺寸和外观检验（见7.1）：
-增加了靶的密度试验（见7.2）：
修改了靶的强度试验（见7.3，2000年版的第5章）：一增加了靶的纵波速度测试（见7.4）： -修改了靶的完整性试验（见7.5．2000年版的第6章）； -增加了靶的试验方法（见第7章）：一增加了靶的检验规则（见第8章）： ·一增加了靶的标识，产品质量合格证和使用说明书（见第9章）：一增加了靶的包装，赔存和运输（见第10章）：
增加了靶的外观和尺寸检验方法（见附录A）本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。 本标准由大庆石油管理局射孔弹厂负责起草。 本标准参加起草单位：石油工业油气田射孔器材质量监督检验中心，大庆油田有限责任公司试油
试采分公司。
本标准主要起草人：徐志国、刘向京、顾军、郑长建、彭莉莉、马艳杰、石前、汤占军。姜延东。 SY/T6446—2013
油气井射孔弹质量检验靶
1范围
本标规定了油气并射扎弹质量检验靶的规格，等级，标记，材料，技术要求，试验方法，检验
规则、标识、包装、贮存和运输。
本标准适用于以水泥和石英砂为主要原料制备的用于油气井射孔弹质量检验的混凝土靶，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB10238油井水泥 GB/T21120水泥混凝土和砂浆用合成纤维 JGJ63混凝土用水标准 JG/T223聚羟酸系高性能减水剂 S1.264水利水电T程岩石试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
油气井射孔弹质量检验靶 quality testing targets of perforating charge for oil and gas well 用于油气井射孔弹质量检验的混凝土靶（以下简称靶），由水泥、石英砂，以及根据需要加人的
掺合料、外加剂等。经加水搅拌，成型，养护制成。靶的各部位名称如图1所示。
/
4
1
1-条面：2-端面：3-宽度（B)：4-长度（L）5—高度（H）
图1油气井射孔弹质量检验靶
4规格，等级、代号和标记
4.1规格
靶的规格尺寸一般为：（mm）×11mm×114mm，L根据受检射孔弹产品性能确定，
1 SY/T 6446-2013
4.2等级 4.2.1靶的密度分为A级和B级两个等级。 4.2.2靶的抗压强度分为MU70.MU60和MU50三个等级。 4.3代号和标记 .3.1 靶的代号为Q。 4. 3. 2 2产品标记按图2顺序进行。
4
3 2 1
1一代号：2一规格尺寸；3一强度等级；4一密度等级；5一纵波速度；6一生产日期
图2质量检验靶标记示意图
示例：Q500MU60B41M)-111005表示规格为5(0mm×111mm×110mm、强度等级为MU6。密度等级为B级。
纵波速度为41Hm/s，生产日期为2111年14月5日的靶。
5材料和混凝土配合比
5.1材料 5.1.1水泥
应符合GB101238规定的A级油井水泥。 5.1.2 石英砂 5.1.2.1 二氧化硅含量大于96%。 5.1. 2.2 烧失量不应大于0.40%。 5.1.2.3含泥量（包括可溶盐类）不应大于0.20%。 5.1.2.4 4=级级配石英砂，粒径范围为.224mm~1.250mm。其中，0.224mm~(0.450mm占总质量的3%，≥0.50mm~0.900mm占总质量的30%.>0.900mm~1.250mm占总质量的40% 5.1.3水
应符合JGJ63的规定。 5.1.4纤维掺合料
应符合GB/T21120的规定。 5.1.5外加剂
外加剂为聚羟酸系高性能减水剂，性能应符合JG/T223的规定。 5.2混凝土配合比 5.2.1水泥、石英砂质量配合比宜采用1：2.5，各组分质量偏差为±1%。 2 SY/T 6446-2013
5.2.2用水量：应使混凝土的流动度在180mm±20mm之间。 5.2.3纤维掺合料和外加剂应依据产品的要求进行调整，
6技术要求
6.1尺寸偏差
尺寸偏差应符合表1规定。
表1尺寸允许偏差
单位为毫米
项目长度宽度（高度）
技术要求
± 5 ± 5
6.2外观
外观应符合表2的规定。
表2外观
技术要求 ≤3mm ≤2mm 不充许无棵露
项目平整度垂直度裂纹
外表面防潮涂层
防潮涂层由蜡或高分子树脂涂覆：徐覆层厚度不应小于.2mm。
6.3 密度等级
密度等级应符合表3的规定。
单位为千克每立方米
表3 密度等级
实测值 >21m
密度等级 A纽 B级
1950~2100
64 强度等级
强度等级应符合表4的规定。 SY/T646—2013
表 强度等级
单位为兆帕
抗压强度 >65~75 >55~65 4~ 55
强度等级 MU 71h MU 6f MU 51
强度等级随时间变化，每半年提升一级H只允许提升一级，最高等级长期不变。 ：强度值精确至U.1MPa
6.5纵波速度波动幅度
整批靶纵波速度波动幅度应小于2川m/s 6.6 完整性
射孔弹穿孔后，剩余靶体不应小于靶体总长度的%。
试验方法
7
7. 1 尺寸和外观
尺寸和外观按附录A的规定检测。 7.2密度
密度试验按SI.26的规定执行。 7.3强度 7.3.1试件：从抽样靶上制取，每块靶制取二个试件。试件以圆柱形为基本形状，大小应符合SI 26中的规定。采样点沿平整条面均布，试件轴心应与靶棱柱体中心重合：距两端面均不小于 80mm，如图3所示。
D
D O
D
图3 抽样靶试件采样示意图
7.3.2强度试验按SL.26中的规定执行。 7.纵波速度
纵波速度测试按照图进行。
2
1-换能器1.2-靶：3-换能器2 图 纵波速度测试示意图 SY/T 6446-2013
7.5完整性 7.5.1 试验应在模拟枪壁厚。套管壁厚。炸高和间隙的条件下进行 7.5.2试验时。炸高和间隙应按实际射孔器的设计要求确定，容器与靶的间隙中应注满水 7.5.3完整性试验参照图5进行。
1-导理索：2-.枪与套管间院：3模拟在管：4-客器：5 射孔弹：6一炸高：
7-模拟枪身：8一水：4肥图5完整性试验示意图
检验规则
8.1 检验项目
按第6章规定项目检验。 8.2组批规则
应以同批原材料，同一工艺条件，相同规格，等级和生产日期的产品组批，每批为5!块至 1HH块。 8.3抽样 8.3.1尺寸、外观和纵波速度检验的试样采用随机抽样法，在检验批的产品中抽取50块进行检验。 8.3.2其他检验项目的样品用随机抽样法从外观检验合格的样品中按表5规定的数量抽取。
表5抽样表
抽样数量块
检验项目强度密度完整性
3 5 3
8.判定规则 8.4.1 尺寸和外观。根据表1和表2规定的质量指标，检查出不合格品数，，按下列规则判定：
a) 若d,≤3时，合格。 b) 若d≥5时，不合格。 r) 若，=斗时，则可按8.3.1规定进行二次抽样检验。检查出不合格品数d：并按下列规则
判定：
5
