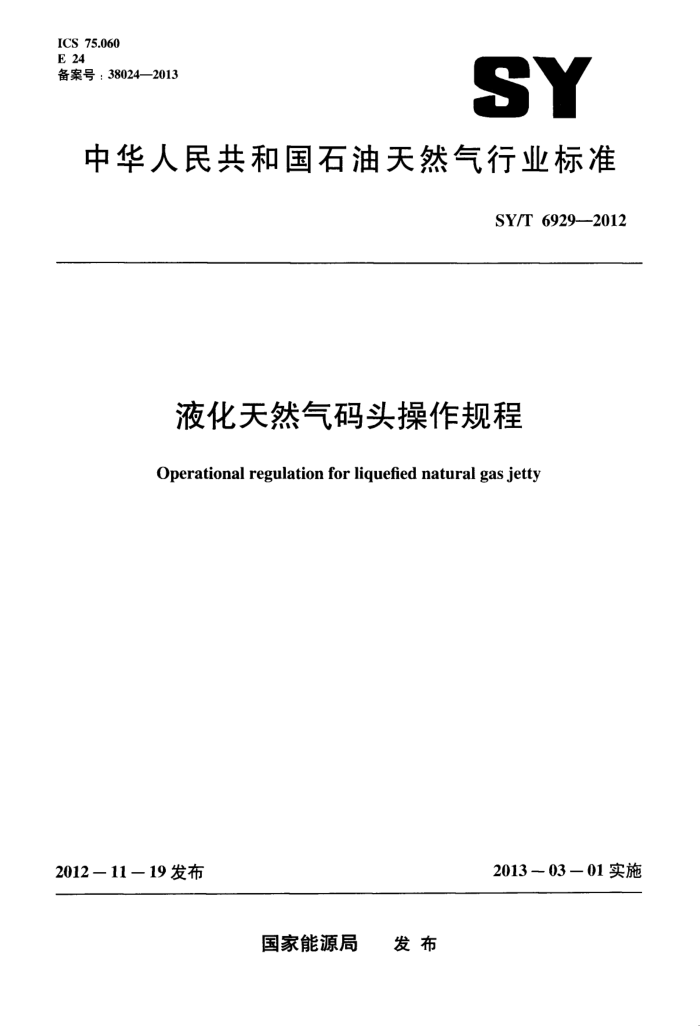

ICS 75.060 E 24 备案号：38024—2013
SY
中华人民共和国石油天然气行业标准
SY/T 6929--2012
液化天然气码头操作规程
Operational regulation for liquefied natural gas jetty
2013－03－01实施
2012一11一19 发布
国家能源局 发布 SY/T 6929--2012
目 次
前言
范围 2术语和定义 3船岸兼容 4　液化天然气码头运行操作的一般要求 4.1基本要求 4.2码头人口控制 4.3热工作业
1
中中国中心
.
4.4液化天然气运输船作业限制条件 4.5船舶供给 4.6操作流程 5靠泊前作业 6靠泊作业 6.1　指泊 6.2 带缆 6.3 放置登船梯 6.4 船岸安全检查 6.5 船岸通信连接及测试 7 卸 （装）料作业
-...
中---
7.1 卸（装）料前会议 7.2 卸（装）料臂连接和置换 7.3 ESD热态测试 7.4 卸前计量 7.5 卸（装）料臂冷却 7.6 冷态ESD测试 7.7 卸（装)料 7.8 采样分析 7.9 停止卸（装）料 8离泊作业·…. 8.1 卸（装）料臂置换 8.2 卸（装）后计量 8.3 卸（装）料臂断开 8.4　拆离船岸通信连接 8.5 登船梯收梯 8.6解缆作业 9码头应急 9.1ESD操作
.. SY/T 6929—2012
9.2 码头应急预案附录A (资料性附录) 船岸兼容附录B (规范性附录) 液化天然气码头操作流程图附录C (规范性附录) 船岸安全检查表附录D (资料性附录) 应急预案目录参考文献
6
1
-*
........
·23 ...24 ......31
...................................
·32

量中央
1I SY/T 6929---2012
前 言
本标准按照GB/T 1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起
草。
本标准由全国石油天然气标准化技术委员会液化天然气分技术委员会提出并归口。 本标准起草单位：中石油大连液化天然气有限公司。 本标准参与起草单位：大连海事大学、中国石油唐山液化天然气项目经理部、中石油江苏液化天
然气有限公司、上海液化天然气有限责任公司、广东大鹏液化天然气有限公司、中海福建天然气有限责任公司。
本标准主要起草人：于军民、王立昕、肖礼军、田士章、庞晓跃、赵德廷、郭旭明、陈清兵、宫明、刘显英、马铁轮、戴冉、夏芳、何宁、卢浩、王秋菊、吴彦东、贾传荧、王少青等。
II SY/T 6929—2012
液化天然气码头操作规程
1 范围
本标准提出了液化天然气码头运行操作的一般原则，规定了液化天然气船靠泊前、靠泊、卸（装）料和离泊作业要求。
本标准适用于液化天然气码头的运行、操作和管理。
2术语和定义
下列术语和定义适用于本文件。
2.1
液化天然气liquied nature gas （LNG) 一种在液态状况下的无色流体，主要由甲烷组成，组分可能含有少量的乙烷、丙烷、氮或通常存
在于天然气中的其他组分。 2.2
液化天然气运输船　LNG carrier 液化天然气专用运输船舶。
2.3
液化天然气码头LNG jetty 为液化天然气运输船提供系泊、进出港、靠离泊和装卸作业的港口设施。
2.4
液化天然气接收站　LNG receiving terminal 对船运液化天然气进行接收、储存、气化和外输等作业的站，液化天然气接收站可建适合公路、
铁路、驳船或小型液化天然气运输车的装车站。 2.5
紧急关断 emergency shut down (ESD) 一种在不可恢复的事件发生前安全有效地关闭卸（装）料臂双球阀及卸（装）料臂进、出管线阀
门，并有效快速地断开船舶与码头之间的连接的系统。 2.6
置换displace 利用氮气将卸（装）料臂或输送容器里的货物蒸气换掉或者利用液化天然气蒸气将卸（装）料臂
或输送容器里的氮气换掉的过程。 2.7
吹扫 purging 用引人氮气或适合的液化天然气蒸气以置换卸（装）料管路内不能允许的气体环境。
2.8
冷却cool down 对低温输送系统进行降温的过程。
1 SY/T 6929—2012
2.9
排液draining 卸（装）料完成后，将卸（装）料臂或船舶货物管路内的残余液体排放到接收设备。
2.10
卸（装）料臂unloading（loading）arm 由外臂、内臂、平衡单元和基座等组成的用于连接船岸管道使液体输送的铰接设备。
2.11
卸（装）料unloading（loading）cargo 卸（装）液化天然气。
2.12
测距系统 range system 对液化天然气运输船靠泊时的与码头前沿的距离、移动速度、与码头前沿所成的夹角行监测的
系统。 2.13
系泊监测控制系统mooring monitoring system 对液化天然气运输船系泊时所有缆绳的受力状况进行实时监测的系统，并具有缆绳张了超限报警
功能，紧急脱开功能。 2.14
作业环境监测控制系统environment monitoring system 对液化天然气运输船系泊时的风、浪、流、潮位等状况进行观测，并能在码头控制室的计算机控
制中心即时显示观测数值，当环境因素超过允许作业条件时，立即发出警报的系统。 2.15
登船梯　gangway 码头泊位上的附属设备，供船员、操作人员及其他有关人员安全方便上下液化天然气运输船
之用。
3船岸兼容
3.1在确定液化天然气运输船前，应确认船岸兼容。 3.2船岸兼容的调查问题参见附录A，各接收站可根据需要对内容进行增删。
4液化天然气码头运行操作的一般要求
4.1 基本要求 4.1.1 液化天然气码头的操作应符合国家和地方安全、环保及职业健康法律法规的要求。 4.1.2 液化天然气码头的操作应按照设计规定进行。 4.1.3液化天然气码头应避免产生火花，非防爆型产品使用时应采取安全措施。 4.1.4液化天然气船靠泊期间，船岸应实行24h连续值班。 4.1.5所有在液化天然气码头操作的员工应进行相关专业培训，并取得资质证书。 4.1.6码头工作员工在处理液化天然气泄漏事故时，应穿戴防护服。 4.1.7液化天然气码头应有以下保障措施：
a）船岸间的操作控制程序；
2 SY/T 6929--2012
b）液化天然气运输船系泊的有效性； c）卸（装）料臂的紧急关断程序； d）应急响应预案。
4.1.8码头控制室应在对液化天然气运输船在卸／装料过程中实施连续监控。 4.1.9液化天然气码头操作的各项活动应记录、分析并整理后存档。 4.2 码头入口控制 4.2.1非经码头工作人员和未经许可的人员，禁止进人码头区。 4.2.2经许可的非码头工作人员进人、离开码头时，应由码头工作人员陪同。 4.3 热工作业 4.3.1码头的热工作业宜在泊位无船时进行。 4.3.2靠泊船不宜在码头进行热工作业，卸（装）料期间应禁止船舶热工作业。 4.4液化天然气运输船作业限制条件 4.4.1液化天然气运输船不宜在夜间进行靠、离泊作业。 4.4.2正常情况下，需要夜间靠、离泊时，应由相关部门进行专门的安全评估。 4.4.3紧急情况下，夜间靠、离泊时应得到相关部门的批准。 4.5船舶供给
船舶供给可通过船吊或岸吊进行物料和食品的搬运，不宜使用登船梯搬运船舶物料。 4.6操作流程
码头的操作流程应分为液化天然气船舶靠泊前作业、靠泊作业、卸（装）料作业和离泊作业四个阶段，流程图见附录B。
5靠泊前作业
5.1检查卸（装）料臂的液压单元、控制系统、卸（装）料臂本体、限位开关和就地控制。 5.2检查系泊设备的电机、脱缆钩、张力显示和手动释放装置。 5.3检查辅助靠泊系统的显示单元、监测单元和控制系统。 5.4检查远控消防水炮、水幕系统、干粉灭火系统、高倍数泡沫灭火系统等固定式消防设施和消防船、消拖两用船等可移动的消防设施。 5.5检查登船梯的液压系统、控制系统和限位开关。 5.6检查码头照明。 5.7 检查样品采集分析设备。 5.8检查测试ESD设备。 5.9 确认拖轮资源。 5.10发现问题应及时整改，靠泊前应停止维修作业。
3 SY/T 6929—2012
6靠泊作业
6.1指泊
液化天然气运输船靠泊时，应有专人进行指泊，确保码头卸（装）料臂的气相接口与化天然气运输船管汇的气相接口处在正常范围内。 6.2带缆
带缆作业宜由足够专业人员组成的带缆小组完成，带缆人员应遵守码头带缆操作规程进行缆作业。 6.3放置登船梯
放置登船梯应在系泊完成后，在船员的协助下，由码头操作人员根据登船梯操作说明的要求放置登船梯。 6.4船岸安全检查
岸方和船方代表应根据船岸安全检查表（见附录C）的内容进行联合安全检查。岸方宜’对靠泊船进行独立的安全监督检查。 6.5船岸通信连接及测试 6.5.1船岸双方应建立一条热线电话并测试通信状况。 6.5.2除满足第6.5.1外，船岸双方应建立至少一种公共通信连接并测试通信状况。
7卸（装）料作业
7.1卸（装）料前会议 7.1.1卸（装）料前会议应由岸方和船方代表参加 7.1.2卸（装）料前会议应交换有关信息和讨论船岸安全检查的结果。 7.1.3卸（装）料前会议应包括以下信息的交换：
a）当地的法律法规和码头规定； b）卸（装）料计划； c）货物信息； d）ESD 测试程序； e）通信程序； f）应急报警信号； g）船岸保安等级； h）船舶压载； i）通风操作和海域安全； j）船上指定的吸烟区域和具体的吸烟规定； k）船舶物料供应； 1）系泊信息和要求。
7.1.4卸（装）料前会议应制定一份适用的卸（装）料计划。 7.1.5卸（装）料计划的内容应至少包括： 4
