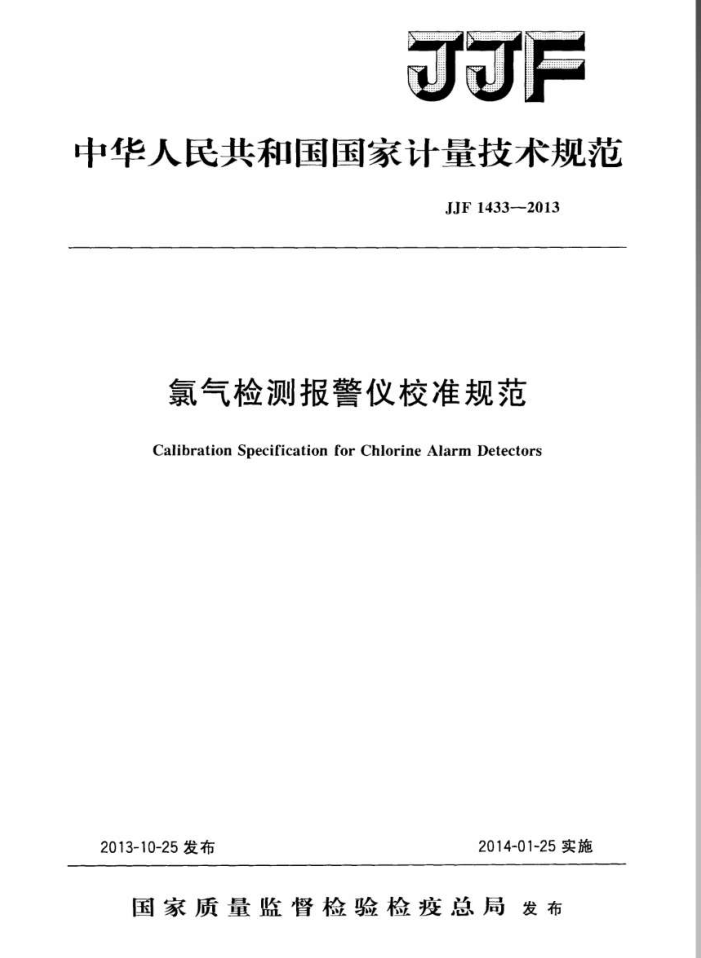

JF
中华人民共和国国家计量技术规范
JJF14332013
氯气检测报警仪校准规范
Calibration Specification for Chlorine Alarm Detectors
2014-01-25实施
2013-10-25发布
国家质量监督检验检疫总局发布 中华人民共和国国家计量技术规范氯气检测报警仪校准规范
JF1433--2013
国家质量监督检验检疫总局发布
x
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323 发行中心：（010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印
各地新华书店经销
?
开本880×1230 1/16印张1字数20千字 2014年2月第一版2014年2月第一次印刷
*
15号：155026·J-2870 定价18.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJF1433—2013
氯气检测报警仪校准规范
JJF1433—2013
Calibration Specificationfor Chlorine Alarm Detectors
归口单位：全国环境化学计量技术委员会主要起草单位：江西省计量测试研究院
中国计量科学研究院河北省计量科学研究所
参加起草单位：济南长青计算机有限公司
广州分析测试中心
本规范委托全国环境化学计量技术委员会负责解释 JJF1433—2013
本规范主要起草人：
杨禹哲（江西省计量测试研究院）周泽义（中国计量科学研究院）宋增良（河北省计量科学研究所）
参加起草人：
岳宗龙（济南长青计算机有限公司）罗军（广州分析测试中心） JJF1433—2013
目录
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (7) (8)
引言 1 范围 2 引用文件 3 概述 4计量特性： 4. 1 示值误差 4.2 重复性· 4.3 响应时间· 4.4 报警功能 4.5 漂移· 5校准条件 5.1 环境条件 5.2 校准用计量器具及配套设备 6校准项目和校准方法 6.1 示值误差 6.2 重复性： 6.3 响应时间· 6.4 报警功能 6.5 漂移.
..
-
.
.
..
校准结果表达 8复校时间间隔附录A氯气检测报警仪校准记录附录B 证书内页格式附录C 示值误差的测量结果不确定度评定
7
.
- JJF1433—2013
引言
本规范以JJF1071-一2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1—2012测量不确定度评定与表示》为基础性系列规范进行制定。
本规范是按照GB12358-2006作业场所环境气体检测报警仪 通用技术要求》 及HG/T23006一1992《有毒气体检测报警仪技术条件及检测方法》中的技术要求和方法，以及GB50493一2009《石油化工可燃气体和有毒气体检测报警设计规范》中指示报警设备的选用而进行制定的。
本规范的示值误差以测量值的相对误差来表示。 本规范为首次制定。
I JJF1433—2013
氯气检测报警仪校准规范
1范围
本规范适用于测量范围（0~10）μmol/mol至（0~1000）μmol/mol氯气检测报警仪（以下简称仪器）的校准，其他用于氯气检测的仪器可参照本规范进行校准。
2引用文件
GB12358一2006作业场所环境气体检测报警仪通用技术要求 GB50493一2009石油化工可燃气体和有毒气体检测报警设计规范 HG/T23006-1992有毒气体检测报警仪技术条件及检测方法凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
仪器检测器主要有隔膜电极型、定电位电解型或/和半导体型。采样方式有扩散式和吸人式。主要结构由检测元件、放大电路、报警系统、显示器等组成。 4计量特性
4.1示值误差
最大允许误差：士10%。 4.2重复性
重复性不大于3%。 4.3响应时间
扩散式不大于60s，吸入式不大于30s。 4.4报警功能
具有报警功能的仪器，报警功能应正常。 4.5漂移 4.5.1零点漂移：土3%FS。 4.5.2量程漂移：±5%FS。
注：以上指标不是用于合格性判别，仅作参考。 5校准条件
5.1环境条件 5.1.1环境温度：（1535）℃。 5.1.2 相对湿度：≤85%。 5.1.3工作环境应无影响仪器正常工作的电磁场及干扰气体，校准现场应保持通风和
1 JJF14332013
采取安全措施。 5.2校准用计量器具及配套设备 5.2.1气体标准物质
氯气气体标准物质：相对扩展不确定度不大于2%（k=2） 5.2.2标准气体稀释装置：稀释误差不超过士1%。 5.2.3秒表：分度值不大于0.1s。 5.2.4流量控制器：流量范围（500~1200）mL/min或按照仪器说明书要求，准确度级别不低于4级。如图1所示。
流量计1
被校仪器
始
标准气源
流量计2
放空
图1流量控制器示意图
5.2.5零点气体：净化处理过的压缩空气或高纯氮气（99.99%）。 5.2.6# 减压阀：配套的减压阅应使用不与氯气发生反应或吸附的材质。 5.2.7气体管路：采用不影响氯气浓度的气体管路。
6校准项目和校准方法 6.1示值误差
在正常工作条件下，仪器通电预热稳定后，先通人零点气体校准仪器的零点，再通人浓度约为满量程80%的气体标准物质校准仪器，然后分别通人浓度约为满量程20%、 40%、60%、80%的气体标准物质，待示值稳定后，读取示值，每种浓度重复测量 3次，取算术平均值作为仪器示值，按式（1）计算各浓度点的示值误差AC：
C-C,
X100%
(1)
AC
C.
式中： C每种浓度3次示值的算术平均值，μmol/mol； C气体标准物质浓度值，μmol/mol。
6.2重复性
通人浓度约为满量程60%左右的气体标准物质，待示值稳定后，记录仪器示值C，。 重复测量6次，重复性以单次测量的相对标准偏差表示。按式（2）计算仪器的重复性Sr： 2 JF
