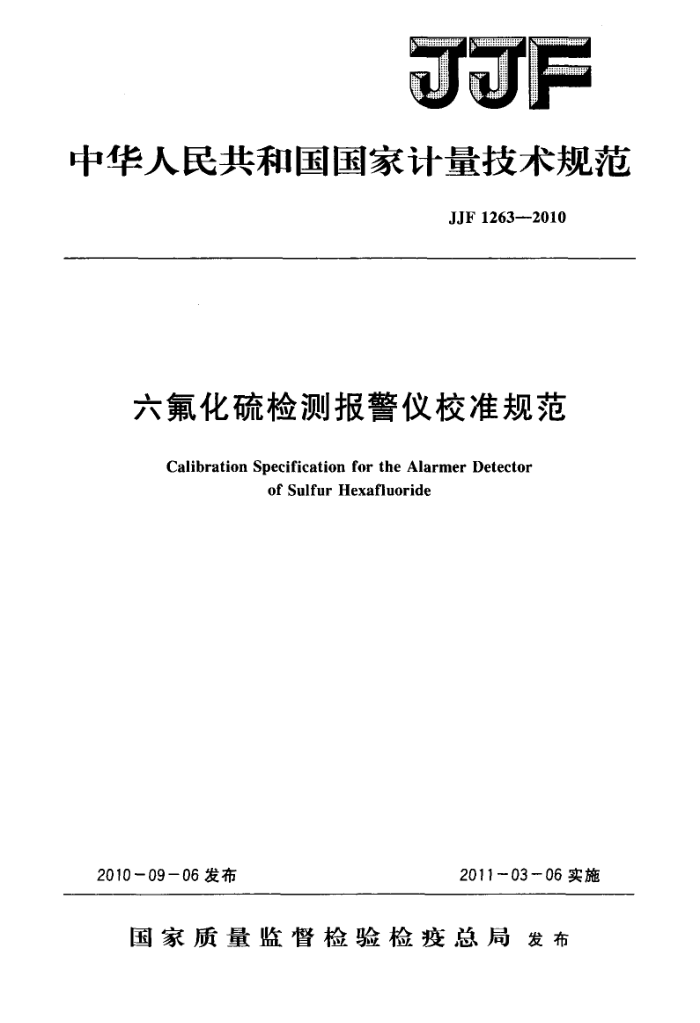

JJF
中华人民共和国国家计量技术规范
JJF 1263--2010
六氟化硫检测报警仪校准规范
Calibration Specification for the Alarmer Detector
of Sulfur Hexafluoride
2011-03-06实施
2010-09-06发布
国家质量监督检验检疫总局发布 JJF1263-2010
六氟化硫检测报警仪校准规范 Calibration Specification for the Alarmer Detector 代替JJG914—-1996
JJF1263—2010
of Sulfur Hexafluoride
本规范经国家质量监督检验检疫总局于2010年9月6日批准，并自
2011年3月6日起施行。
归口单位：全国环境化学计量技术委员会
主要起草单位：中国计量科学研究院
中国测试技术研究院
参加起草单位：江西省计量测试研究院
广州市计量测试研究院
本规范由全国环境化学计量技术委员会负责解释 JJF1263—2010
本规范主要起草人：
谌永华（中国计量科学研究院）韩桥 (中国计量科学研究院) 刘庆 (中国测试技术研究院)
参加起草人：
杨禹哲 （江西省计量测试研究院）曹志刚 （中国计量科学研究院）陈炜庆（广州市计量测试研究院） JJF1263-2010
目 录
1 范围· 2 概述· 3计量特性· 3.1 测量范围 3. 2 示值误差… 3.3 重复性 3. 4 响应时间· 3.5 报警功能和报警值 3.6 最小检测限 3.7 报警响应时间· 3.8 漂移 4校准条件. 4.1环境条件
(1 ) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2 ) (2 ) (2) (3) (3) (3) (5) (5) (6) (8)
校准用计量器具及配套设备
4.2 5校准项目和校准方法 5.1校准项目. 5.2 校准方法· 6校准结果表达
.
7复校时间间隔附录 A 六氟化硫检测报警仪校准记录附录B证书内页格式 JJF1263—2010
六氟化硫检测报警仪校准规范
1范围
本规范适用于六氟化硫检测报警仪（以下简称仪器）的校准。用于检测六氟化硫的检漏仪及与六氟化硫有关的其他检测仪器，可参照本规范的全部项目或部分项目进行校准。 2概述
六氟化硫检测报警仪广泛用于电力、电网、冶金、科研等使用和研究六氟化硫气体的领域，对六氟化硫气体浓度进行分析、检测、检漏或报警。检测原理一般有紫外线电离型、负电压电晕型、局部真空型和电子捕获型。
仪器主要由光源、电离、气路和电路等系统组成。其中，紫外电离型仪器的原理如图1所示。光电面在汞灯的照射下发射出光电子，当待测环境空气从光电面和加速电极之间流过时，光电子就会附着在待测气体中的O，和SF.分子上，形成负离子，由于加速电极的作用，在加速电极和光电面之间形成电流。在调制光信号的作用下，由于空气中的O，和SF分子移动速度不同，当SF。分子的浓度发生变化时，电流的相位就会发生变化，通过测量相位的变化，而测量SF。气体的浓度。
空气
加速电极
负离子
口
光电面
6 e
e
e
汞灯
e
e
e
检测电阻
图1紫外电离原理图 JJF1263—2010
3计量特性 3.1测量范围
(0~1000)X10-6mol/mol。
3.2示值误差
最大允许误差：土10%。 3.3重复性
重复性不大于3%。
3.4响应时间
响应时间不大于30s。 3.5报警功能和报警值
具有报警功能的仪器，报警功能正常，报警值符合仪器说明书要求。
3.6最小检测限
最小检测限符合仪器说明书要求。 3.7报警响应时间
报警响应时间不大于10s。 3.8漂移 3.8.1零点漂移：土3%FS。 3.8.2量程漂移：土10%FS。
注：以上计量特性要求不是用于合格性判别，仅供参考。
4 校准条件
4.1环境条件 4.1.1环境温度：0～40℃。 4.1.2 相对湿度：≤85%。 4.1.3工作环境应无影响仪器正常工作的电磁场及干扰气体。 4.2校准用计量器具及配套设备 4.2.1气体标准物质
空气中六氟化硫气体标准物质，相对扩展不确定度不大于2%（k=2）。 4.2.2 标准气体稀释装置：稀释误差不超过士1%。 4.2.3 秒表：分度值不大于0.1S。 4.2.4 流量控制器：流量范围不小于500mL/min，准确度级别不低于4级。如图2 所示。 4.2.5 零点气体：净化处理过的压缩空气。 4.2.6 减压阀：与校准用气体钢瓶配套的减压阀。 4.2.7 气体管路：采用不影响被测气体浓度的气体管路，如聚四氟乙烯或不锈钢管材。 2 JJF1263—2010
流量计1
被校仪器
标准气源
标何入口
流量计2
一放空
图2 流量控制器示意图
5校准项目和校准方法
5.1校准项目
不同性能仪器的校准项目见表1。
表1不同性能仪器的校准项目
校准项目示值误差重复性响应时间报警功能和报警值最小检测限报警响应时间漂移注：“十”为需校准项目；“一”为不需校准项目。
六氟化硫检测报警仪
六氟化硫检漏报警仪
+ + + +
+ + +
/
+
5.2校准方法 5.2.1 仪器的调整
按照仪器使用说明书的要求对仪器进行预热稳定以及零点和最程的校准，通入零点气体校准仪器零点，再通入约为仪器满量程50%的标准气体，待示值稳
定后，调整仪器的示值，使其与标准气体的浓度值一致， 5.2.2示值误差
分别通人浓度约为满量程20%，40%，60%，80%的标准气体，待示值稳定后，读取示值。每种浓度重复测量3次，取算术平均值作为仪器示值，按式（1）计算各浓度点的示值误差△c。
Ac =二r × 100%
(1)
C.
式中：一-每种浓度3次示值的算术平均值；
Cs" 一标准气体的浓度值。
3 JJF1263—2010
5.2.3重复性
通人浓度约为满量程60%左右的标准气体，待示值稳定后，记录仪器示值℃：。重复测量6次，重复性以单次测量的相对标准偏差表示。按式（2）计算仪器的重复性。
Z(c, -c)2 C N n-l X 100%
(2)
RSD=1
式中：C;仪器第i次测量的示值；
一一仪器示值的算术平均值； n一测量次数（n=6）。
5.2.4响应时间
通入浓度约为满量程60%的标准气体，待示值稳定后，读取稳定示值。撤去标准气体，待仪器回零后，再通人上述浓度的标准气体，同时启动秒表，待仪器显示值到达稳定示值的90%时停止秒表。重复测量3次，取3次时间的算术平均值作为仪器的响应时间。 5.2.5仪器报警值 5.2.5.1对检测报警仪，通人报警设定值1.5倍的标准气体，记录仪器显示的报警浓度值。重复测量3次，3次的算术平均值为仪器的报警值。 5.2.5.2对检漏报警仪，使用标准气体稀释装置，通入低于报警点浓度的标准气体，逐步增加气体浓度，记录仪器报警时的标准气体浓度值，即为仪器的报警值。 5.2.6最小检测限
通人低浓度标准气体，逐步增加气体浓度，通人被检仪器，记录仪器有响应信号时的气体浓度值，此时的浓度值即为仪器的最小检测限。 5.2.7报警响应时间
通人大于报警设定值浓度20%的标准气体，从通气的瞬时启动秒表，待仪器报警时停止秒表，重复测量3次，取3次时间的算术平均值作为仪器的报警响应时间。 5.2.8漂移
仪器通电预热稳定后，记录仪器零点值cz0，再通入浓度约为满量程80%的标准气
体，稳定后记录仪器读数值co。对固定式仪器，连续运行6h，每间隔2h重复上述步骤一次。对台式和便携式仪器，连续运行1h，每间隔20min重复上述步骤一次，记录仪器读数值czi及csi，按式（3）计算零点漂移，取绝对值最大的△Z.作为仪器的零点漂移。
AZ; = × 100%
(3)
R
按式（4）计算量程漂移，取绝对值最大的△S作为仪器的量程漂移。
AS: - (cu - cn) =(cm cn) × 100%
(4)
R
式中：R一一仪器满量程。 4
