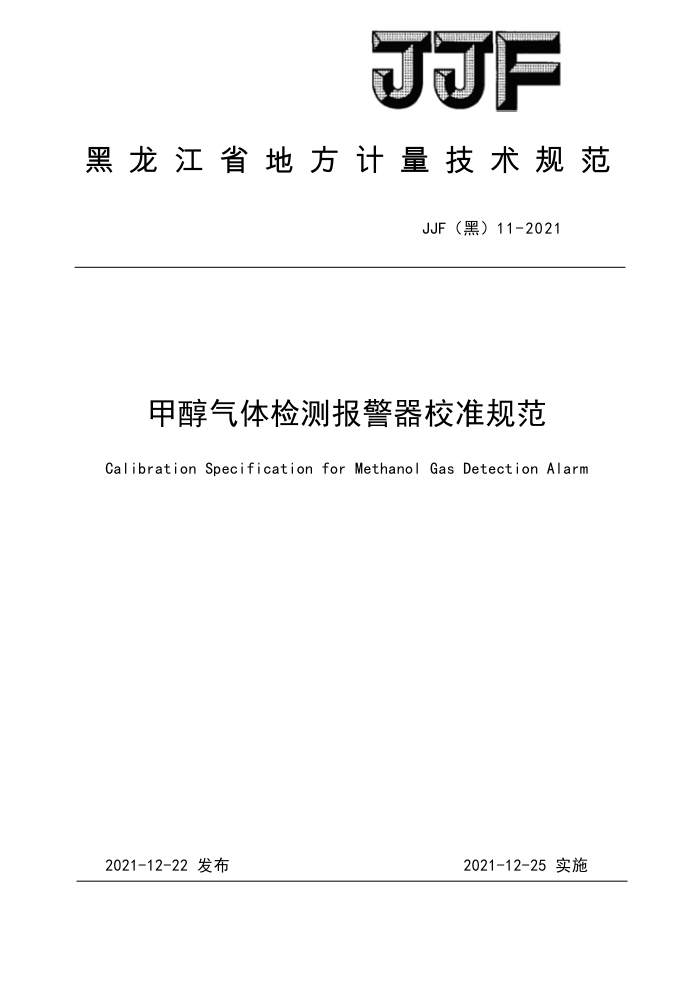

JJF
黑龙江省地方计量技术规范
JJF（黑）11-2021
甲醇气体检测报警器校准规范
Calibration Specification for Methanol Gas Detection Alarm
2021-12-25实施
2021-12-22发布 JJF（黑）11-2021
黑龙江省市场监督管理局 发布
= JJF（黑）11－2021
甲醇气体检测报警器校准规范 Calibration Specification for Methanol Gas
JJF (黑） 11- —2021
Detection Alarm
归口单位：黑龙江省市场监督管理局主要起草单位：大庆市检验检测中心
大庆石化计量检定测试中心
本规范委托中国石油大庆石油化工有限公司计量检定测试中心负责解释 JJF（黑）11－2021
本规范主要起草人：
吴颖（大庆市检验检测中心）鲁长斌（中国石油大庆石油化工有限公司计量检定测试中心）姜超（中国石油大庆石油化工有限公司计量检定测试中心）刘贺飞（大庆石油管理局技术监督中心）贾秀伟（中国石油大庆石油化工有限公司计量检定测试中心）付佳（齐齐哈尔市检验检测中心）宋明谦（齐齐哈尔市检验检测中心）
参加起草人：
胡宝义（中国石油大庆石油化工有限公司计量检定测试中心）王 妍（齐齐哈尔市检验检测中心）李健（中国石油大庆石油化工有限公司计量检定测试中心）徐水钦（中国石油大庆石油化工有限公司计量检定测试中心） JJF（黑）11－2021
目 录
引 言. 1 范围. 2 引用文件. 3 概述. 4计量特性 4. 1 示值误差 4. 2 响应时间. 4. 3 重复性， 5 校准条件 5. 1 环境条件， 5. 2 校准用计量器具及配套设备， 6 校准项目和校准方法 6. 1 仪器的调整. 6.2 示值误差， 6.3 重复性 6.4 响应时间， 7 校准结果表达 8 复校时间间隔附录A 甲醇气体检测报警器校准记录格式附录B校准证书内页（推荐）格式附录C甲醇气体检测报警器示值误差不确定度评定示例
(II) (1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (4) (4) (5) (6) (7) JJF ：（黑）11-2021
引言
JJF1071-2010 0《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范为首次制定，
= JJF（黑）11－2021
甲醇气体检测报警器校准规范
1范围
本规范适用于非矿井作业环境中使用的测量范围不大于5000μmol/mol的固定式与便携式甲醇气体检测报警器（以下简称仪器）的校准。 2引用文件
JJG693-2011可燃气体检测报警器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有修改单）适用于本规范。 3概述
仪器的检测原理主要有催化燃烧型、红外线吸收型、热导型等，仪器按照采样方式
分为扩散式和吸入式。仪器主要由检测元件、放大电路、报警系统、显示器等组成，用于检测环境中甲醇气体的浓度。 4计量特性 4.1示值误差
示值误差一般不超过土5.0%FS。 4.2响应时间
扩散式一般不大于60s；吸入式一般不大于30s。
4.3重复性
重复性一般不大于2.0%。 注：“FS”表示仪器的满量程，下同；
以上各指标不作为合格性判定，仅作参考。
5校准条件 5.1环境条件 5.1.1环境温度：（0～40）℃； 5.1.2相对湿度：≤85%； 5.1.3工作环境应无影响仪器正常工作的电磁场及干扰气体。 5.27 校准用计量器具及配套设备
- JJF（黑）11－2021
5.2.1气体标准物质
甲醇标准气体的浓度约为满量程的10%、40%、60%及大于报警设定点浓度的气体标准物质，气体标准物质的相对扩展不确定度不大于2.4%（k=2）。也可采用标准气体稀释装置稀释高浓度的气体标准物质，稀释装置的流量示值误差应不大于土1%，重复性应不大于0.5%。采用气体稀释装置稀释后得到的标准气体，相对扩展不确定度不大于2.4% (k=2)。 5.2.2零点气体
清洁空气或氮气（氮气纯度不低于99.99%）。 5.2.3流量控制器
流量控制器由校准用流量计和旁通流量计组成，如图1所示，流量范围应包含（500~600）mL/min，流量计的准确度级别不低于4级，
-
流量控制器
--
流量控制器入口
JV 流量计 vov 被校仪器
-- VO
VO
气体标准物质
旁通流量计
放空
图1流量控制器示意图
5.2.4秒表
分辨率不大于0.1s，日差不超过士0.5s/d。
5.2.5减压阀和气体管路
使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路材料，例如聚四氟乙烯等。 6校准项目和校准方法 6.1仪器的调整
仪器通电预热稳定后，按照图1所示连接气路。根据被校仪器的采样方式使用流量控制器，控制被校仪器所需要的流量。校准扩散式仪器时，流量的大小依据使用要求的流量。校准吸入式仪器时，必须保证流量控制器中的旁通流量计有气体放出。通入大于报警设定点浓度的气体标准物质，使仪器出现报警动作，观察仪器声、光报警是否正常。
2
