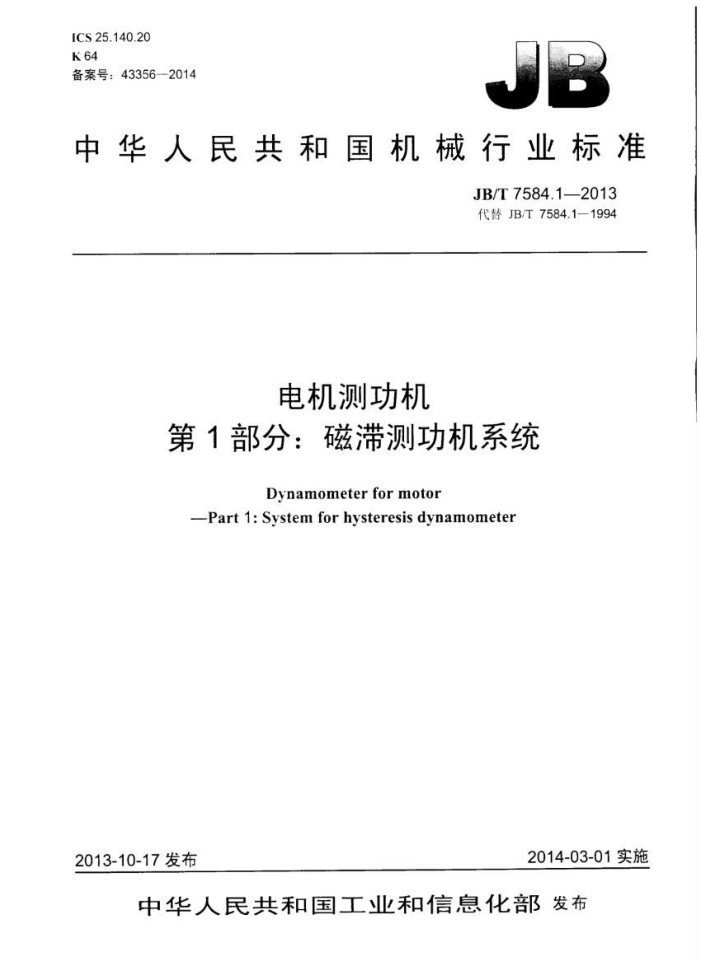

ICS25.140.20 K64 备案号：43356--2014
中华人民共和国机械行业标准
JB/T7584.12013 代替JB/T7584.1—1994
电机测功机
第1部分：磁滞测功机系统
Dynamometer for motor
-Part 1: System for hysteresis dynamometer
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T7584.1-2013
目 次
前高 1 范围 2 术语和定义 3 系统参数 4 技术要求 4.1 一般婴求 4.2 外观 4.3 安企要求 4.4 机械性能 5试验方法 5.1 试验条件 5.2 外观检查 5.3 按地电阻测量 5.4 绝缘电阻测量 5.5 介质强度试验 5.6 磁带测功机测力杆检测 5.7 转矩校准 5.8 转速校准， 5.9 转矩传感器抗疲劳试验 5.10 满功试验 5.11 机械性能检测 6 检验规则 7标志，包装、运输和建存 7.1标志 7.2文件.. 7.3：包装，运输和存 8保修期限和附件 8.1保修期限 8.2 供货成套化表 基本参数
IⅡI
-
-
6
1 JB/T7584.1-2013
前言
JB/T7584《电机测功机》分为两个部分：
第1部分：磁滞测功机系统：第2部分：异步测功机系统。
本部分为JB/T7584的第1部分。 本部分按照GB/T1.1—2009给出的规起草。 本部分代替JB/T7584.11994（电机测功机磁滞测功机》：均JB7584.1-1994相比上要技术变
化如下：
删除了磁滞测功机中心高的规定，更符合实际使用情况。 修改了磁带测功机系统基本参数（见表1）一增加磁带测功机测力杆的检测（见5.6）：增加转矩传感器抗疲劳试验规定（见5.9）：本部分由中国机械工业联合会提出本部分由全国电动TH标准化技术委员会（SAC/TC68）妇本部分起草单位：上海电动工具研究所。 本部分主要起草人：金建中、陈菲、周划。 本部分于1994年第一次发布，本次为第一次修订。
-
1 JB/T7584.12013
电机测功机第1部分：磁滞测功机系统
1范围
BT7584的本部分规定了磁带测功机系统的参数，技术要求，试验方法，检验规则等要求本部分适用了一股环境下内置传感器式滞测功机系统和外置传感器式磁滞测功机系统。
2术语和定义
下列术语和定义适用工本文件
2.1
硅带测功机hysteresis dvnamometer 一种由杯形转子，磁滞定子，转矩传感器，转速传感器等组成的测功机。 注：碰带利功机足把被测电机的输出转矩违过联轴器传到制功机转输上：通过谢整能带线圈的动醒电流调整输出功
串与被制机平衡，从而出被谢电机的转速与转矩，按照电机定转子电磁转新相等的战理。将定子主的转矩通过转矩传感器变换减模拟量：同时转速通过光概和光电传感器变换成脉冲信号，在测功机墨求仅显尔出转矩、转速功串
2.2
磁滞测功机系统systemofhysteresisdynamometer 由磁带测功机（内置传感器式和外置传感器式），测功机显示仪和测功机控制仪组成（后两者可以
组合成一体），该系统是测试电机转矩（MD、转速（n）功率（P）等性能的专用测试设备。
3 系统参数
3.1 磁滞测功机系统基本参数列于表1，转矩测量范围应在1/3转矩满量程以上。
注：制造商可以根据客户要求提高或降低准确度等级
表1基本参数
运行功车W L时
系统准确度% 转航
转矩范围 N-m 0~20 0~10 0~5 0~2 01 0~0.5 0~0.2 0~0.1 0~0.050
转速范围 r'min 0~4000 0~6000 0~8000 015000 018000 022000 0--25000 0~25000 0~30000
规格 Nom 20 10 5 2 1 0.5 0.2 0.1 0.050
转速 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
连线 1650 1200 600 350 250 150 90 45 30
±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.1 ±0.1
2.500 1800 1000 700 450 350 200 80 50 JB/T7584.12013
表1（续）
规格 N-m 0.020 0.010 注：就时足指在1min内运行
转矩范围 N·m 00.020 0-0.010
转速范围 rmin 0-30000 0-35000
运行功率W 规时
系统准确度% 转
转速 ±0.1 ±0.1
连续 20 10
40 25
±0.1 ±0.1
3.2误差计算： 3.2.1 转矩显示的用误差按公式（1）计算：
YM= Ms ×100%= M-mgL
M-M,
x100%
(1
Mu
式: YM 转矩叭用误差： Ma 转矩显尔值，单位为牛米（N·m）： M. 转矩实际值，单位为牛米(N·m） MN 转矩满量程值，单位为牛米（N·m）： m 校准础码的质量，单位为千克Ckg）： g 重力加速度，其值约为9.807m/s：
方臂长度，单位为来（m）
L
3.2.2转速显示的引用误差按公式（2）计算：
7. =*4-n×100%
(2)
a
式中：
转速用误差：
nd 一转速显示值，单位为转每分(r/min）： n 转速实际值，单位为转每分（r/min）： IN 转速满量程值，单位为转每分（rmin）。
4 技术要求
4.1一般要求 4.1.1 磁滞测功机系统应按经规定程序批准的图样和技术文件制造，并符合本部分的规定。 4.1.2 磁滞测功机系统应能在下列环境条件下额定使用：
a）海拨不超过1000m b环境温度为5℃~35℃： e）空气相对湿度不超过80%。
4.1.3磁滞测功机系统适用的电源条件为：
a）电用：交流220V，其有土10%的相对误差： b）频车：50Hz.
4.1.4 测力杆L[单位为毫米（mm）1误差不允许超过土0.1% 4.1.5 转矩传感器在满量程负载下连续运行，卸载后转矩显示应为零位。 4.1.6 转速满量程保持连续运转，磁滞测功机不充许有任何损坏。 4.1.7 磁滞测功机在功率满量程负载（转速控制在1/2满量程时，施加负载使功率达到满量程值）下连续运行，不充许磁滞测功机有任何损坏。 2 JB/T7584.12013
4.2外观
硅带测功机系统外观应整洁完好，无划衰损伤，磁带测功机显示仪和控制仪各种调节旋钮，按键灵浩可靠： 4.3安全要求 4.3.1继滞测功机可触及金属表面不应带电：应有良好接地，接地电阻不大十0.52 4.32磁滤测功机用载线心与可触及金属表面绝缘电阻应大2MQ 4.3.3碰滞测功机加载线圈与可触及金属表面成承受实际正弦波，频卡为50Hz，电压值为500V历时1min的耐压试验，不出现拆穿或闪络。 4.4机械性能 4.4.1磁滞测功机转子轴和定子整体轴向牢动应符合下列规定：
a）转子输轴向审动不允许超过0.5mm。 b）定子整体轴向审动不允许超过0.8mm
4.4.2磁带测功机转子轴径向圆跳动
转子轴径向圆跳动的公差值不允许超过0.02mm 4.4.3外置式转矩转速传感器输的轴向动和轴径同圆跳动应符合下列规定：
a）轴向审动不允许超过0.5mm。 b）辅径向圆跳动的公差值不充许超过0.02mm
5试验方法
5.1试验条件
试验条件应符合如下要求： a）环境温度：20℃土5℃： b）相对湿度：≤80%： c）试验电压：220V，具有土5%的相对误差： d）电源频率：50Hz.
5.2外观检查 5.2.1 磁滞测功机表面没有脱漆、变形、凹陷和生锈。 5.2.2 磁滞测功机及配套仪表调节部分及接插件部分应有明显的标志，数码显示应清晰，完整。 5.2.3磁带测功机仪表有产品名称、产品型号、制造厂名或商标，出厂编号和生产日期。 5.3接地电阻测量
用准确度不低于土3%的接地电阻测试仪进行测量。 测量是在磁滞测功机冷却风扇电源线接地端与磁滞测功机可触及金属表面之间进行，测量电流为
25A，施加交流电压不大12.5V
测量结果应符合4.3.1的规定。 5.4绝缘电阻测量
用准确度不低了土3%的绝缘电阻测试仪进行测试。
3 JB/T7584.12013
测量是在磁滞测功机加载线圈与磁滞测功机可触及金属表面之问进行，施加500V直流电压，1min 后测量绝缘电阻。
测量结荣应符合4.3.2的规定。 5.5介质强度试验
用电用准确度为士5%、试验变器的穿量为1kVA的交流耐压测试仪进行试验。交流耐压测试仪的继电器动作电流不小卡100mA。
测量是在磁滞测功机加载线圈与磁滞测功机可触及金属表面之间进行，施加实际正弦波、频率为 50Hz、电压值为500V历时1min然自动断开。
测试结集应符合43.3的规定 5.6磁滞测功机测力杆检测
用数显游标卡尺（分度值为0.0lmm）测试测力杆长度，符号L单位为毫米（mm）测试结集应符合4.1.4的规定。
5.7转矩校准
转矩按1/3至满量程均分5点转矩值（实际值）进行校准，左右两个方向都要校准，校准结果应符合表1的规定。
将磁滞测功机测力杆装在磁滞测功机轨上，加励磁电流使测力杆上总挂校准标准砖码，并使测力杆处了水平位置，在一个方向分别挂上五个不同重量（根据1/3至满量程均分5点转矩值确定的重量）的砖码，并使测力杆处工水平位置，记录仪表显示值作为一个方尚的一组显示值，用同样方法测出另，一个方向的转矩显示值，根据两组显示值和实际值进行计算，找出最大引用误差值，该误差值不允许超过表 1所规定的值。
按公式（3）计算出引用误差。
M.-Mx100% YM= MN
(3)
式中： M转矩引用误差： M转矩显示值+单位为牛米（N·m）： M一转矩实际值，单位为牛米（N*m）： L一一力臂长度，单位为米（m）。
5.8转速校准
将一台转速稳定，转速范围与磁滞测功机转速一致的变频电机与磁滞测功机轴连接，同轴度要保证
好
在转速满量程范围内均匀取3点一5点，检测前以将变频电机从低转速慢慢调节到满量程转速，稳定运行10min后再开始逐点进行试。按公式（4）计算最大别用误差值。
Ya--"x100%...
(4)
ny
式中： %——转速小用误差 nd—转显示值，单位为转每分（r/min）： n转速实际值，单位为转每分（r/min）： PN 一转速满量程值，单位为转每分（r/min）。
4 JB/T7584.1—2013
测试结架应符合表1和4.1.6的规是 5.9 转矩传感器抗疲劳试验
将测力杆装在磁滞测功机轴加上励磁电流使与挂在力杆上转矩满量程相对应的码水平挂佳：形保持2h：取下础，转矩小成时位。
谢试结集应符合4.1.5的规定 5:10满功率试验
用功率大丁磁潜测功机满量程功率片且转速要能超过磁滞测功机12转速满量程的变频电机进行试验，首先将电机转速调到高工磁带测功机中间转速以上加载电源通过磁滞功机对被试电机进行加载直到测功仪功率显示到满功率量程值，然后保持恒功率运行2h（此时磁滞测功机所配各的所有冷却装置成全部开启结束试验
测试结果应符合4.1.7的规定 5.11机械性能检测
用百分表测试磁滑测功机的机械特性。 测试结果应符合4.5所规定的值
检验规则
福
6.1 每套磁滞测功机系统必须由质量检验部门按本部分规定的要求检验合格后才能出厂，出厂时应附有证明该产品合格的文件。 6.2本部分规定的项目为型式试验项目，带“*”标记的项目为检查试验项目：
外观检查中接地电阻测量车绝缘电阻测量* 介质强度试验：谢力杆谢量转矩校准转速校准转矩传感器抗玻劳试验遮滞测功机满功率试验力学性能检测
标志，包装、运输和贮存
7
7.1标志
磁滞测功机的铭牌应标有下列项目： a）产品名称： b）型号： c）满量程转矩值Msy.单位为牛米（Nm）： d）满量程转速值ny*单位为转每分（r/min）： e）满量程功车值PaN+单位为瓦（W)：
