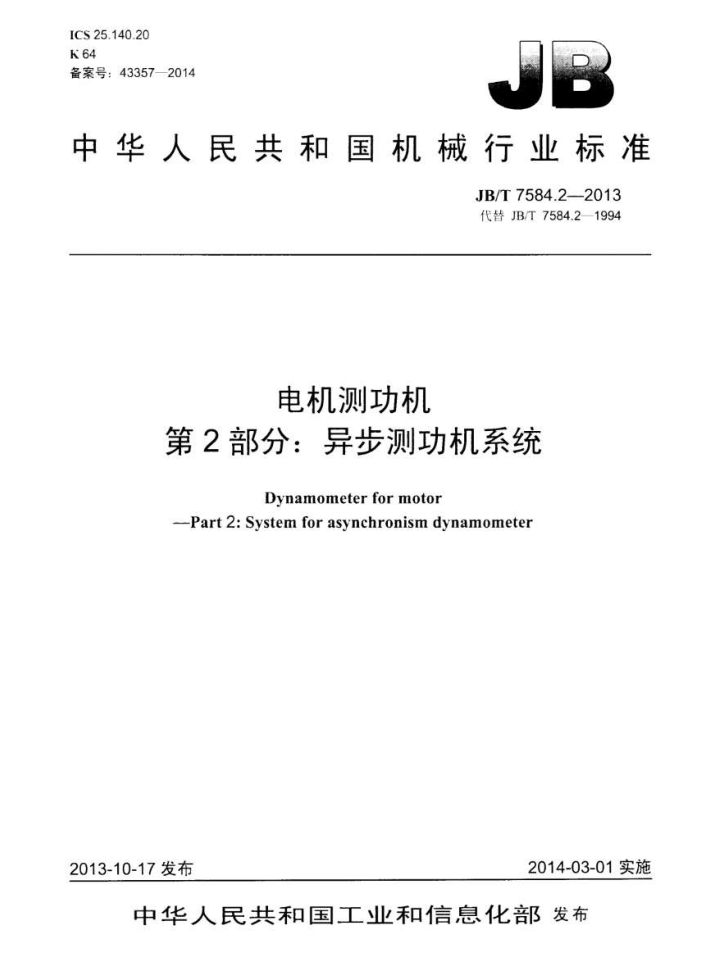

ICS25.140.20 K64 备案号：433572014
中华人民共和国机械行业标准
JB/T7584.22013 代替JB/T7584.21994
电机测功机
第2部分：异步测功机系统
Dynamometerfor motor
-Part2:System for asynchronism dynamometer
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部发布 JB/T7584.22013
目 次
前育
-
范用术语和定义
1 2. 3 系统参数： 4！技术要求。
4.1 一般要求 4.2 外观 4.3 安全要求 4.4 性能. 4.5 机械性能试验方法
5
5.1 试验条件 5.2 外观检查 5.3 接地电阻测量 5.4 绝缘电阻测量 5.5 介质强度试验 5.6 异步测功机测力杆检测 5.7 转矩校准 5.8 转速校准 5.9 转矩传感器抗疲劳试验 5.10 满功率试验 5.11 机械性能检测. 6：检验规则标志、包装、运输和贴存 7.1 标志 7.2 文件.. 7.3包装、运输和北存 8保修期限和附件 8.1 保修期限 8.2 供货成套化表I基本参数
1
-
1 JB/T7584.22013
前言
JB/T7584《电机测功机》分为两个部分：
第1部分磁滞测功机系统：第2部分：异步测功机系统
本部分为JB/T7584的第2部分。 本部分按照GB/T1.1一2009给出的规则起单。 本部分代替JB7584.2-1994（电机测功机异步测功机》，与JB/T7584.2-1994相比1要技术变
化如下：
增加异步测功机系统的规格及基本参数（见表1）：增加异步测功机测力杆检测（见5.6）： -增加转矩传感器抗疲劳试验规定（见5.9）。
本部分由中国机械工业联合会提出。 本部分由全国电动T具标准化技术委员会（SAC/TC68）归L 本部分起草单位：上海电动工具研究所。 本部分主要起草人：金建中、周炯、陈菲。 本部分于1994年第一次发布，本次为第一次修订。
II JB/T75842-2013
电机测功机 第2部分：异步测功机系统
1范围
JB/T7584的本部分规定了异步测功机系统的参数、技术要求，试验方法，检验规则等要求本部分适用广散环境下内置传端器式异光测功机系统和外器传感器式异步现功机系统
2术语和定义
下列术语和定义适用于本文件。
2.1
异步测功机 asynchronism dynamometer 由龙型转子，可旋转的三相异步电机绕组定子，转矩传感器：转速传感器等组成的测功机：注：异步测功机是把被测电机的输出转矩道过联轴器传到测巧机转箱店，通过调整铺加在制功机二相绕缸上的电源
频车使刻功机输出功率战遇电机平衡，从尚划出设测心机的转速转新，按照电机定转手电配转矩相等的境理，将定子中的转通过转矩传感器变换成模拟金，同时转速班过光械和光电传感器变换成脉冲准子在薄动机品小仪主品小出转矩、转速，功车
2.2
异步测功机系统 :system for asynchronism dynamometer 由异步测功机（内置传感器式和外置传感器式）谢功机显示仅和异步测功机控制电源组成：该系
统是测试电机转矩（M)、转速（n）、功率（P）等性能的专用测试设备
3系统参数
3.1 异步测功机系统基本参数列表1.转矩测量范围应在13转矩满量程以工
注：制造商可以根据客户要求提尚或降低准确度等级：
表1基本参数
运行功率 W 知时
系统准确度 %
规格 N.m 10 000 2.000 500 200 70 30 20 15 10 7.5
转矩范围 N-m 010000 0-2000 0~500 0~200 0~70 0~30 0~20 0~15 0~10 0~7.5
转速范围 r'min 375~4000 375--4000 375~4000 375~4000 3754000 375~6000 375~6 000 750~8000 1500~12000 150015000
转速 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
转柜 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5 ±0.5
转速 500000 200000 100 000 36·000 4500 2500 1800 1800 1800 1800
-
45000 5500 3000 2200 2200 2200 2200
1 JB/T7584.2-2013
表1（续）转速范围 rmin
运行功率 W
规格 N·m 5 2 1 注：知短时足指在1min内运行。
系统准确度% 转
转瓶范围 N-m 05 0~2 0~1
转速 1200 880 600
转速 ±0.1 ±0.1 ±0.1
附 1500 1100 750
±0.5 ±0.5 ±0.5
1500-20000 1500~25000 150030000
3.2误差计算： 3.2.1转矩显示的用误差计算按公式（1）：
M.-M×100% Ma-mgL
X100%
YM
12
My
My
式中： M 转矩引用误差： Mr 转矩显示值，单位为牛米（N·m）： M. 转矩实际值，单位为牛米（N·m）： MN 转矩满量程值，单位为牛米（N*m）：
校准砖码的质量，单位为千克（kg）： 9 重力加速度，其值约为9.807ms Z一力臂长度，单位为米（m）
用
3.2.2转速显示的引用误差计算按公式（2）：
n-nx100% nN
2)
式中：一转速引用误差： nd一转速显示值：单位为转每分（r/min）： ns 转速实际值，单位为转每分（r/min）： nN 转速满量程值：单位为转每分（r/min）。
4技术要求
4.1一般要求 4.1.1：异步测功机系统应按经规定程序批准的图样和技术文件制造，并符合本部分的规定。 4.1.2异步测功机系统应能在下列环境条件下额定使用：
a）海拨不超过1000m： b）环境溢度为5℃~35℃： c）空气相对湿度不超过80%
4.1.3异步测功机系统适用的电源条件为：
a）电压：交流220V，具有士10%的相对误章： b）频率：50Hz
2 JB/T7584.2-2013
4.2外观
异步测功机系统外观应整洁完好，无划痕损仿。异步测功机显示仪和控制仪各种调节钮，按键灵活可靠。 4.3安全要求 4.3.1异步测功机可触及金属表而不应带电，应有良好接地，接地电阻不大」0.52 4.3.2异步测功机绕线圈与可触及金属表面绝缘电阻应大了2M2. 4.3.3异步测功机绕组线圈与可触及金属表面应承受实际正弦波，频率50Hz电压2000V、历时1min 的耐压试验，不出现击穿或闪络 4.4性能 4.4.1测力杆L[单位为毫米（mm）1误差不充许超过土0.1% 4.4.2 转矩传感器在满量程负载下保持1h：卸载后转矩显示即为零位。 4.4.3转速满量程保持连续运转10mim，异步测功机不应有任何损环。 4.4.4异步测功机在功率满量程负载（转速控制在1/2满量程时，施加负载使功率达到满量程值）下连续运行1h而不允许异步测功机有任何损坏， 4.5机械性能 4.5.1异步测功机转子轴和定子整体轴向审动符合下列规定：
a）转子轴轴间审动不应超过0.5mm： b）定子整体轴间动不应超过0.8mm
4.5.2异步测功机转子轴径向圆跳动不应超过0.02mm 4.5.3外置式转矩转速传感器轴轴向审动和轴径向圆跳动应符合下列规定：
a）轴向审动不应超过0.5mm b）轴径向圆跳动不应超过0.02mm
5试验方法
5.1试验条件
试验条件应符合如下要求： a）环境温度：5℃~35℃： b）相对湿度：≤80%： c）试验电压：380V?具有土5%的相对误差： d）电源频率：50Hz-
5.2外观检查 5.2.1异步测功机表面没有脱漆，变形，凹陷和生锈。 5.2.2 2异步测功机及配套仪表调节部分及按插件部分应有明显的标志，数码显示成清晰、完整。 5.3接地电阻测量
用准确度不低主3%的接地电阻测试文进行利量：测量是在异步测功机冷却风扇电源线接地端与异步测功机可触及金属表面之向进行，测量电流为
12.5A，施加电片不大12.5V
3. JB/T7584.2-2013
测试结果应符合4.3.1的规定， 5.4：绝缘电阻测量
用准确度不低土3%的绝缘电阻试仪进行测试。 测量是在异步测功机绕组线圈与异步测功机可触及金属表面之问进行，施加500V直流电床，稳定
5s盾测得绝缘电阻
测试结果应符合4.3.2的规定。 5.5介质强度试验
用电压准确度为土5%、电流准确度土3%，试验变压器的容量为1kVA的交流耐压测试仪进行测试测量是在异步测功机绕组线圈与异步测功机可触及金属表面之问进行，施加实际正弦波，频率为
50Hz、电压值为500V、历时1min，然后自动断开
谢试结朱应符合4.3.3的规定。 5.6异步测功机测力杆检测
用数显游标卡尺（分度值为0.0lmm）测试测力杆长度，符号L，单位为毫米（mm）。 测试结果成符合4.4.1的规定。
5.7转矩校准
转矩按1/3至满量程均分5点转矩值（实际值）进行校准，左右两个方向都要校准，校准结果应符合表1的规定。
将异步测功机测力杆装在异步测功机定子轴上，测力杆上思挂校准标准码，并使测力杆处丁水平位置：在一个方向分别挂上五个不同重量（根据1/3至满量程均分5点转矩值确定的重量）的码，并使测力杆处水平位置，记录仅表显示值作为一个方向的一组显示值，同样方法测出另一个方向的转矩显示值。根据两组显示值和实际值进行计算，找出最大引用误差值，该误差值不应超过表1所规定的值。
按公式（1）和公式（2）计算出引用误差。 5.8转速校准
将异步测功机控制电源频率由低到高调节，使异步测功机自身运转，慢慢调节到满量程转速，稳定运行10min后再开始逐点进行测试，测试完毕异步测功机应无任何损坏。银据公式（3）计算最大引用误差值。
测试结果应符合表I的规定。 5.9转矩传感器抗疲劳试验
将测力杆装在异步测功机定子轴上，加上励磁电流使与挂在测力杆上转矩满量程相对应的祛码水平挂住，开保持1h，取下础码：转矩显示应归零位。
测试结果应符合4.4.2的规定。 5.10满功率试验
用功率大手异步测功机满氧程功率开且转速要能超过异步测功机1/2转速满量程的变频电机进行试验，首先将电机转速调到高异步测功机中问转速以上，控制电源通过调频对被试电机进行加载，直到测功仪功率显示到满功率量程值，然后保持恒功率运行1h（此时异步测功机所配各的所有冷却装置应全部开启），结束试验
4 JB/T7584.2--2013
测试结果应符合4.4.4的规定。 5.11机械性能检测
用百分表测试异步测功机的机械性能测试结果应符合4.5规定的值。
6检验规则
6.1每套异步测功机系统必须由质量检验部门按本部分规定的要求检验合格后才能出厂出！时应附有证明该产品合格的文件 62本部分规定的项目为型式试验项自，带“*”标记的项H为检查试验项目：
外观检查* 接地电阻测量* 绝缘电阻测量* 齐质强度试验测力杆检测转矩夜推转速校准转矩传感器抗疲劳试验异步测功机满功率试验机械特性检测
7标志、包装、运输和贮存
7.1标志
异步测功机的铭牌应标有下列璞目： a）产品名称： b）型号： c满量程转矩值My单位为牛米（N+m)： d）满量程转速值nn+单位为转每分（r/min）： e）满量程功率值Pas：单位为瓦（W)： f）制造商或商标： g）出厂编号： h）生产日期：原产地
7.2文件 7.2.1异步测功机系统出厂时成附有下列文件：
a）产品合格证书： b）装箱清单： c）使用维护说明书。
7.2.2 在使用维护说明书上应闸述下列内容：
a）对该型号异步测功机系统的结构、特点和使用法的说明：
