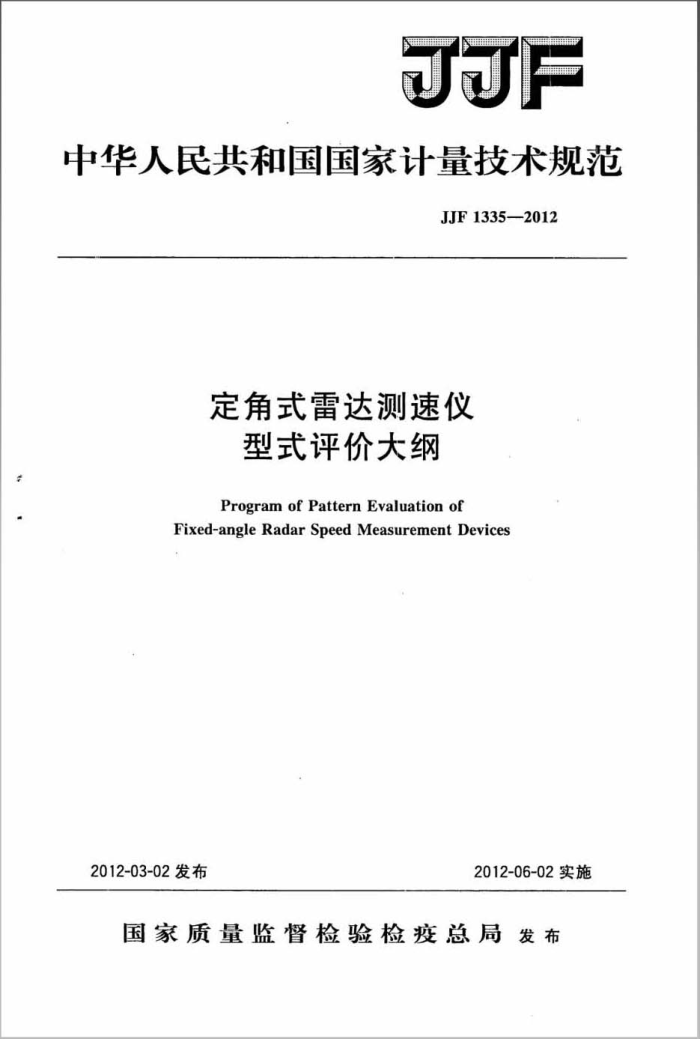

JJF
中华人民共和国国家计量技术规范
JJF1335—2012
定角式雷达测速仪
型式评价大纲 Program of Pattern Evaluation of
Fixed-angleRadar Speed Measurement Devices
2012-03-02发布
2012-06-02实施
国家质量监督检验检疫总局发布 JJF1335—2012
定角式雷达测速仪
型式评价大纲 Program ofPattern Evaluation of
JJF1335—2012
Fixed-angle Radar Speed Measurement Devices
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院
中国测试技术研究院
参加起草单位：北京市计量检测科学研究院
浙江省计量科学研究院安徽蓝盾光电子股份有限公司
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1335—2012
本规范主要起草人：
孙桥（中国计量科学研究院）蔡常青（中国计量科学研究院）杜磊（中国计量科学研究院）杨春生（中国测试技术研究院）
参加起草人：
戴金洲（北京市计量检测科学研究院）叶振洲（浙江省计量科学研究院）钱江（安徽蓝盾光电子股份有限公司） JJF1335—2012
目 录
引言 1 范围·· 2 引用文件 3术语· 3.1定角式雷达测速仪 3.2 定角式雷达测速单元 3.3定角式雷达测速仪模拟检定装置 3.4 模拟标准速度值 3.5 模拟测速误差 3.6水平主瓣宽度 3.7 副瓣电平 4 概述 5 提供审查的技术文件和试验样机· 5.1提供审查的技术文件 5.2试验样机· 6法制管理要求 6.1计量单位要求 6.2法制计量标志和计量器具标识要求 6.3外部结构设计要求 6.4其他要求 7计量要求 7.1测速范围 7.2 模拟测速误差 7.3现场测速误差 7.4微波发射频率误差 7.5 水平主瓣宽度 7.6副瓣电平 8技术要求.… 8.1外观及功能 8.2环境适应性 8.3电源电压适应性 8.4电磁抗扰度 8.5微波安全 8.6电气安全 9 型式评价项目·
(I) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) 1
.
.
..
- JJF1335—2012
10试验项目的试验方法和条件 10.1 外观及功能 10.2 测速范围 10.3 模拟测速误差 10.4 现场测速误差 10.5 微波发射频率误差 10.6 水平主瓣宽度 10.7 副瓣电平 10.8 工作温度下限 10.9 工作温度上限 10.10 交变湿热试验 10.11 绝缘电阻· 10.12 耐压试验 10.13 接地导通电阻. 10.14 微波安全· 10.15 电源电压适应性 10.16 静电放电抗扰度试验· 10.17 电快速瞬变脉冲群抗扰度试验 10.18 浪涌抗扰度试验· 10.19 传导扰抗扰度试验 10.20 电压暂降和短时中断抗扰度试验 10.21 射频电磁场辐射抗扰度试验· 10.22 电磁兼容试验后的计量性能试验 10.23 振动试验 10.24 冲击试验 10.25 机械环境试验后的计量性能试验 10.26 沙尘试验 10.27 雨淋试验· 11 型式评价结果的处理 11.1 判定原则 11.2 评价报告 11.3 原始记录附录A 定角式机动车雷达测速仪型式评价报告格式附录B 定角式机动车雷达测速仪型式评价原始记录格式
(7) (7) (8) (8) (9) (9) (10) (10) (11) (11) (11) (12) (12) (13) (13) (13) (14) (14) (15) (15) (16) (16) (17) (17) (17) (18) (18) (19) (19) (19) (19) (19) (20) (27)
..
.
-
..
.
.
I JJF1335—2012
引言
本大纲根据JJF1071《国家计量校准规范编写规范》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》等基础性系列规范进行制定。
本大纲主要参考GB/T21255-2007《机动车测速仪》、OIMLR91：1990《机动车雷达测速仪》和IACPRADARModule：2004《机动车定角式雷达测速仪通用技术条件》等编制而成。
JJF1335一2012《定角式雷达测速仪型式评价大纲》为新制定技术规范，结合我国定角式雷达测速仪的实际情况，非等效采用国际法制计量组织的国际建议以及国际警察首长组织的国际标准。
Ⅲ JJF1335—2012
定角式雷达测速仪型式评价大纲
1范围
本规范适用于采用雷达多普勒频移原理的定角式非调制单频连续波定角式雷达测速仪（以下简称雷达测速仪），包括定角式雷达超速自动监测系统的雷达测速单元（以下简称雷达测速单元）的型式评价。
2引用文件
JG527—2007机动车超速自动监测系统 JJG528—2004机动车雷达测速仪 GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法 试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T2423.42008电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h十12h循环）
GB/T2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击
GB/T2423.10—2008 3电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）
GB/T2423.37—2006 电工电子产品环境试验 第2部分：试验方法 试验L：沙尘试验
GB/T2423.38—2008 电工电子产品环境试验第2部分：试验方法 试验R：水试验方法和导则
GB/T3784—2009 电工术语雷达 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度
试验
GB/T17626.5-—2008 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6—2008 电磁兼容 试验和测量技术射频场感应的传导骚扰抗
扰度
GB/T17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
GB/T21255—2007机动车测速仪 OIMLR91：1990 机动车雷达测速仪（Radarequipmentforthemeasurementof
1 JJF1335—2012
the speed of vehicles)
IACPRADARModule：2004机动车定角式雷达测速仪通用技术条件（Speed measuring device performance specifications:Across-the-road radar module)
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲。然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。 3术语 3.1定角式雷达测速仪fixed-angleradarspeed-measuringdevice
是指按固定角度安装并且测速值按余弦效应进行相应修正的机动车雷达测速仪。 3.2定角式雷达测速单元radarspeed-measuringmodule
机动车超速自动监测系统中应用雷达多普勒频移原理的速度测量单元，能对道路上行驶的机动车速度进行测定。 3.3定角式雷达测速仪模拟检定装置simulatorforradarspeed-measuringdevice
用于接收雷达测速仪或雷达测速单元发射的连续微波信号，并且发送对应于设定模拟速度值及方向的多普勒频移微波信号的实验室专用检测设备。 3.4模拟标准速度值simulating speed
定角式雷达测速仪模拟检定装置提供的速度值。 3.5模拟测速误差simulatingspeedmeasurementerror
雷达测速仪或雷达测速单元的速度测量值与模拟标准速度值的绝对误差。 3.6水平主瓣宽度horizontalmainlobebeamwidth
在雷达测速仪或雷达测速单元的主波瓣最大水平辐射方向的主平面内，辐射功率下降至最大值一半时两点间所夹的锐角。 3.7副瓣电平sidelobelevel
在雷达测速仪或雷达测速单元的天线辐射方向图中，副瓣的最大值相对于主瓣最大值的比值，一般用dB表示。
4概述
定角式雷达测速仪是指应用雷达多普勒频移原理对机动车行驶速度进行测量的仪器。定角式雷达测速仪通常按大于5的固定角度安装（或放置）于车道上方或道路旁的固定设施。
定角式雷达测速单元通常包含雷达天线及收发组件、电源及电路组件、信号连接线、测量软件及计算机等部分，能够对监测车道内机动车行驶速度进行实时、自动测量。
雷达多普勒频移测速原理如公式（1）所示。
2 JJF
中华人民共和国国家计量技术规范
JJF1335—2012
定角式雷达测速仪
型式评价大纲 Program of Pattern Evaluation of
Fixed-angleRadar Speed Measurement Devices
2012-03-02发布
2012-06-02实施
国家质量监督检验检疫总局发布 JJF1335—2012
定角式雷达测速仪
型式评价大纲 Program ofPattern Evaluation of
JJF1335—2012
Fixed-angle Radar Speed Measurement Devices
归口单位：全国振动冲击转速计量技术委员会主要起草单位：中国计量科学研究院
中国测试技术研究院
参加起草单位：北京市计量检测科学研究院
浙江省计量科学研究院安徽蓝盾光电子股份有限公司
本规范委托全国振动冲击转速计量技术委员会负责解释 JJF1335—2012
本规范主要起草人：
孙桥（中国计量科学研究院）蔡常青（中国计量科学研究院）杜磊（中国计量科学研究院）杨春生（中国测试技术研究院）
参加起草人：
戴金洲（北京市计量检测科学研究院）叶振洲（浙江省计量科学研究院）钱江（安徽蓝盾光电子股份有限公司） JJF1335—2012
目 录
引言 1 范围·· 2 引用文件 3术语· 3.1定角式雷达测速仪 3.2 定角式雷达测速单元 3.3定角式雷达测速仪模拟检定装置 3.4 模拟标准速度值 3.5 模拟测速误差 3.6水平主瓣宽度 3.7 副瓣电平 4 概述 5 提供审查的技术文件和试验样机· 5.1提供审查的技术文件 5.2试验样机· 6法制管理要求 6.1计量单位要求 6.2法制计量标志和计量器具标识要求 6.3外部结构设计要求 6.4其他要求 7计量要求 7.1测速范围 7.2 模拟测速误差 7.3现场测速误差 7.4微波发射频率误差 7.5 水平主瓣宽度 7.6副瓣电平 8技术要求.… 8.1外观及功能 8.2环境适应性 8.3电源电压适应性 8.4电磁抗扰度 8.5微波安全 8.6电气安全 9 型式评价项目·
(I) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (6) (6) (6) 1
.
.
..
- JJF1335—2012
10试验项目的试验方法和条件 10.1 外观及功能 10.2 测速范围 10.3 模拟测速误差 10.4 现场测速误差 10.5 微波发射频率误差 10.6 水平主瓣宽度 10.7 副瓣电平 10.8 工作温度下限 10.9 工作温度上限 10.10 交变湿热试验 10.11 绝缘电阻· 10.12 耐压试验 10.13 接地导通电阻. 10.14 微波安全· 10.15 电源电压适应性 10.16 静电放电抗扰度试验· 10.17 电快速瞬变脉冲群抗扰度试验 10.18 浪涌抗扰度试验· 10.19 传导扰抗扰度试验 10.20 电压暂降和短时中断抗扰度试验 10.21 射频电磁场辐射抗扰度试验· 10.22 电磁兼容试验后的计量性能试验 10.23 振动试验 10.24 冲击试验 10.25 机械环境试验后的计量性能试验 10.26 沙尘试验 10.27 雨淋试验· 11 型式评价结果的处理 11.1 判定原则 11.2 评价报告 11.3 原始记录附录A 定角式机动车雷达测速仪型式评价报告格式附录B 定角式机动车雷达测速仪型式评价原始记录格式
(7) (7) (8) (8) (9) (9) (10) (10) (11) (11) (11) (12) (12) (13) (13) (13) (14) (14) (15) (15) (16) (16) (17) (17) (17) (18) (18) (19) (19) (19) (19) (19) (20) (27)
..
.
-
..
.
.
I JJF1335—2012
引言
本大纲根据JJF1071《国家计量校准规范编写规范》、JJF1001《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》等基础性系列规范进行制定。
本大纲主要参考GB/T21255-2007《机动车测速仪》、OIMLR91：1990《机动车雷达测速仪》和IACPRADARModule：2004《机动车定角式雷达测速仪通用技术条件》等编制而成。
JJF1335一2012《定角式雷达测速仪型式评价大纲》为新制定技术规范，结合我国定角式雷达测速仪的实际情况，非等效采用国际法制计量组织的国际建议以及国际警察首长组织的国际标准。
Ⅲ JJF1335—2012
定角式雷达测速仪型式评价大纲
1范围
本规范适用于采用雷达多普勒频移原理的定角式非调制单频连续波定角式雷达测速仪（以下简称雷达测速仪），包括定角式雷达超速自动监测系统的雷达测速单元（以下简称雷达测速单元）的型式评价。
2引用文件
JG527—2007机动车超速自动监测系统 JJG528—2004机动车雷达测速仪 GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法 试验A：
低温
GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
GB/T2423.42008电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热（12h十12h循环）
GB/T2423.5—1995 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击
GB/T2423.10—2008 3电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦）
GB/T2423.37—2006 电工电子产品环境试验 第2部分：试验方法 试验L：沙尘试验
GB/T2423.38—2008 电工电子产品环境试验第2部分：试验方法 试验R：水试验方法和导则
GB/T3784—2009 电工术语雷达 GB/T17626.2一2006电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3—2006 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2008 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度
试验
GB/T17626.5-—2008 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6—2008 电磁兼容 试验和测量技术射频场感应的传导骚扰抗
扰度
GB/T17626.11-2008 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验
GB/T21255—2007机动车测速仪 OIMLR91：1990 机动车雷达测速仪（Radarequipmentforthemeasurementof
1 JJF1335—2012
the speed of vehicles)
IACPRADARModule：2004机动车定角式雷达测速仪通用技术条件（Speed measuring device performance specifications:Across-the-road radar module)
上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用本大纲。然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。 3术语 3.1定角式雷达测速仪fixed-angleradarspeed-measuringdevice
是指按固定角度安装并且测速值按余弦效应进行相应修正的机动车雷达测速仪。 3.2定角式雷达测速单元radarspeed-measuringmodule
机动车超速自动监测系统中应用雷达多普勒频移原理的速度测量单元，能对道路上行驶的机动车速度进行测定。 3.3定角式雷达测速仪模拟检定装置simulatorforradarspeed-measuringdevice
用于接收雷达测速仪或雷达测速单元发射的连续微波信号，并且发送对应于设定模拟速度值及方向的多普勒频移微波信号的实验室专用检测设备。 3.4模拟标准速度值simulating speed
定角式雷达测速仪模拟检定装置提供的速度值。 3.5模拟测速误差simulatingspeedmeasurementerror
雷达测速仪或雷达测速单元的速度测量值与模拟标准速度值的绝对误差。 3.6水平主瓣宽度horizontalmainlobebeamwidth
在雷达测速仪或雷达测速单元的主波瓣最大水平辐射方向的主平面内，辐射功率下降至最大值一半时两点间所夹的锐角。 3.7副瓣电平sidelobelevel
在雷达测速仪或雷达测速单元的天线辐射方向图中，副瓣的最大值相对于主瓣最大值的比值，一般用dB表示。
4概述
定角式雷达测速仪是指应用雷达多普勒频移原理对机动车行驶速度进行测量的仪器。定角式雷达测速仪通常按大于5的固定角度安装（或放置）于车道上方或道路旁的固定设施。
定角式雷达测速单元通常包含雷达天线及收发组件、电源及电路组件、信号连接线、测量软件及计算机等部分，能够对监测车道内机动车行驶速度进行实时、自动测量。
雷达多普勒频移测速原理如公式（1）所示。
2
