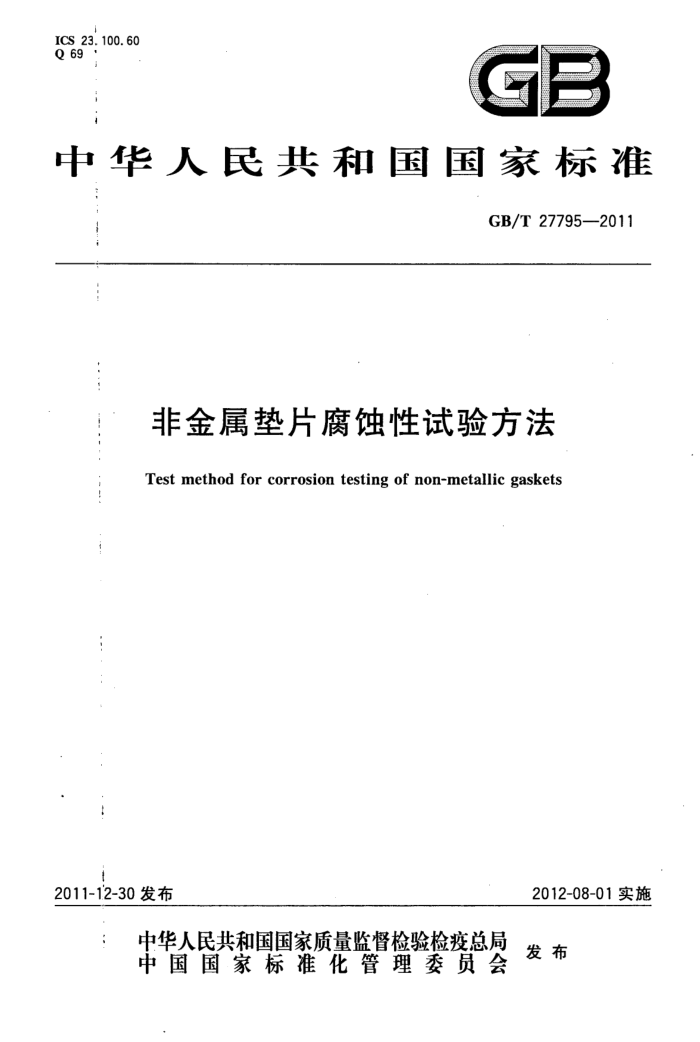

ICS 23.100.60 Q 69
中华人民共和国国家标准
GB/T27795—2011
--
非金属垫片腐蚀性试验方法
Test method for corrosion testing of non-metallic gaskets
1
2011-12-30发布
2012-08-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准非金属垫片腐蚀性试验方法
GB/T 27795—2011
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 ：印张0.5字数8千字 2012年5月第一版 2012年5月第一次印刷
*
书号：155066·1-45020 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 27795-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准对应于ASTMF363-99a(2004确认)《垫片腐蚀性试验方法》，与其技术内容基本一致。本
标准与ASTMF363-99a(2004确认)相比作了如下局部修改：
-将第1章的图放在了第4章“试验装置”中；将第1章和第3章合并； —按照我国习惯第2章增加了引导语；用我国标准GB/T9126--2008代替了ASMEB16.21；将 ASTMF112作为参考文献放在了标准的最后；一将第5章作为警告语放在标推最前面；一删除了第10章“关键词”。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会（SAC/TC406)归口。 本标准起草单位：浙江国泰密封材料股份有限公司、华尔卡（上海）贸易有限公司、咸阳非金属矿研
究设计院有限公司、中国标准化研究院、舟山市海山密封材料有限公司、梁山车友汽车配件制造有限公司。！
本标准主要起草人：侯立兵、吴益民、孙锦龙、冯梅、刘涛、施中堂、张忠东、尚兴春、侯彩红。 ~ GB/T 27795—2011
非金属垫片腐蚀性试验方法
警告：由于该试验单元无排气口，不应使用在试验温度下不稳定的腐蚀性液体。应限制加热器功率，以免温度失控时发生高温危险。试验者应该意识到一定试验条件下，这些注意事项是远远不够的。 在一定条件下，使用者可以采取额外的安全预防措施。
1范围
*, . 本标准规定了非金属垫片（以下简称垫片）在不同的温度和压力下的腐蚀性环境中的试验方法。如
果法兰非常的平整（行业允许的），试验单元可以使用糖玻璃材料，以用于除氢氟酸外的其他腐蚀性化学品的试验。温度范围可以从低温到260℃，压力范围可以从全真空到试验单元可承受的压力。
本标准用来比较在模拟实用的操作条件下的各种类型的垫片。投入化学工序之前先测试垫片的这些性能。设计的试验单元提供了耐腐蚀的最大范围，以便得到有意义的结果。
注：供需双方同意时本试验可作为常规试验。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9126一2008管法兰用非金属平垫片尺寸
3试验装置
设计在260℃下内压力最高可达1034kPa的试验单元，如图1所示。
紧固螺栓（见7.7）
被试垫片
热电偶套管
图1试验单元 GB/T27795-2011
3.1腐蚀性试验单元
该单元包括一个合适的热电偶套管，将其放置离中心较近的位置以便得到正确的温度读数。垫片基座的尺寸应能容纳一个标准的DN100的垫片。 3.2加热源
一个3A(660W，220V)的电加热器，应能满足在垂直位置把试验单元加热到232℃。如果试验单元水平进行试验，固定装置应具备合适的环境舱或能达到规定温度的电炉。 3.3必要的控制设备
用温控仪调整控制温度，精度士3℃。 3.4温度计
分度值为0.5℃。
4试样
4.1试样尺寸应符合GB/T9126一2008中的NPS4的要求。试验垫片的厚度为实际厚度，所以应在报告中指明。 4.2本试验用于货架库存垫片，所以不需要对试样进行预处理。老化或正常库存条件对成分的影响可忽略。
5试验程序
5.1将试验单元放人固定夹具中并施加扭矩拧紧螺栓。 5.2小心注人500mL所选的腐蚀性液体于试验单元内。 5.3正确地将试验垫片样品放人下方的法兰上。 5.4用螺栓、螺母和垫圈装上盖子。
注：将垫圈和螺母的接触面轻轻地打磨使试验结果的可变性减至最小。 5.5：将二硫化钼干油膜或油脂涂在螺纹上润滑。 5.6试验扭矩值可以通过下面三种方式获得：
a）包覆垫片密封性夹具（参见ASTMF112试验方法），需要增加25%来确保安全； b）垫片制造商的建议； c）通过确定一个可接受的泄漏率使用与其相应的扭矩。 注：增加的安全系数不得超过螺栓的允许负载。
5.7根据所需要的扭矩，按图2的顺序依次平稳地拧紧螺栓。拧紧每个螺栓的扭矩应按20N·m的级差递增。
2 *
GB/T27795—2011
0
O
0
5
注：应平稳地按图示顺序拧紧螺栓。
图2螺栓紧固顺序
5.8如果想得到气相和液相的试验结果，将拧紧螺栓装配好的试验单元放在电炉或环境舱内的液体旁。 5.9如果只需要得到气相的试验结果，将试验单元置于垂直状态。用电加热器将试验单元加热到规定的温度，并根据指示灯的显示调整热敏开关。 5.10放在规定温度下2h后再次拧紧螺栓至最终扭矩。 5.11继续试验大约24h。在此后三天内的每一天关闭热源8h。规定的试验周期内剩余的试验时间不需循环，在规定温度下继续进行试验。应确保2周的时间以便提供有意义的性能数据。 5.12待冷却到室温后使用合适的防护装置和安全预防措施拆除试验单元。 5.13测量试验单元内剩余的液体。 5.14检查剩余液体有无变色。 5.15检查垫片有无变色、裂纹、热效应（例如变暗、碳化或硬化)及其他破坏或失效迹象。 5.16.检查在压力和温度下或两者综合作用的物理变形。
试验报告
6
试验报告应包含下列信息：
一垫片的信息；
-
试样厚度；一试验温度；一腐蚀性溶液的描述；仅做气相（垂直）的试验或者气相和液相（旁边)二者兼有；
一
一试验压力（来自腐蚀试验的温度-压力曲线）； -一施加的螺栓扭矩；一腐蚀和热效应对垫片的影响，如变暗、破裂、分解； ——溶液的损失。
7精密度和偏倚
由于试验结果是目测的，所以无法得到精密度和偏倚数据。
* GB/T 27795—2011
参考文 献
[1]ASTMF112 包覆垫片的密封性试验方法.
