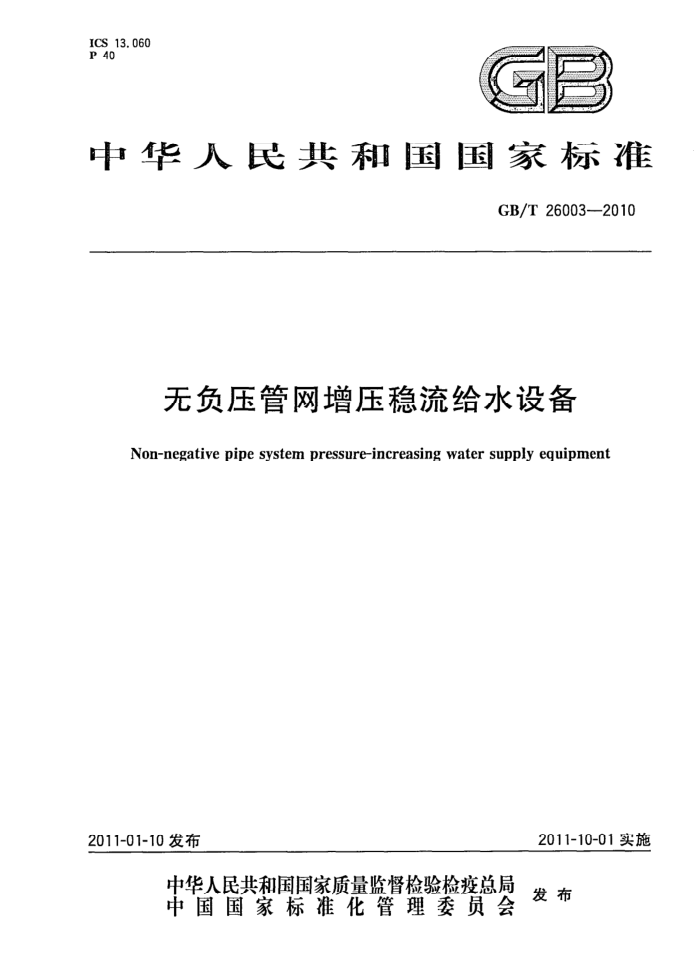

ICS 13.060 P 40
中华人民共和国国家标准
GB/T 26003—2010
无负压管网增压稳流给水设备
Non-negative pipe system pressure-increasing water supply equipment
2011-01-10发布
2011-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 26003-2010
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
型号 5 环境和工作条件 6 材料 7 要求 8 试验方法 9 检验规则 10标志、包装、运输和贮存附录A（资料性附录）设备的组成，附录B（资料性附录） 稳流补偿器容积计算方法附录C（资料性附录） 设备试验用仪表及试验装置
4
3
3
0
.
12 14 16 17 18 GB/T 26003—2010
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中华人民共和国住房和城乡建设部提出。 本标准由国家住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：青岛三利集团有限公司。 本标准参加起草单位：中国建筑设计研究院、北京市自来水集团公司、合肥供水集团有限公司（给排
水设计研究院)。
本标准主要起草人：崔继红、王学成、吕廷顺、夏伟光、赵世明、王耀文、王大钧。
I GB/T26003—2010
无负压管网增压稳流给水设备
1范围
本标准规定了无负压管网增压稳流给水设备的术语和定义、型号、环境和工作条件、材料、要求、试
验方法、检验规则、标志、包装、运输和贮存。
本标准适用于生活和生产给水系统的无负压管网增压稳流给水设备（以下简称设备）的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150钢制压力容器 GB/T191包装储运图示标志 GB/T2423.1一2008电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T2423.2--2008电工电子产品环境试验 第2部分：试验方法 ：试验B：高温 GB/T2423.3—2006电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验 GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列 GB/T3482电子设备雷击试验方法 GB/T3797-2005电气控制设备 GB4208外壳防护等级(IP代码） GB/T5657 离心泵技术条件（类） GB/T7060 船用旋转电机基本技术要求 GB/T8163 3输送流体用无缝钢管 GB/T 9119 平面、突面板式平焊钢制管法兰 GB/T9123.1平面、突面钢制管法兰盖 GB9969.1工业产品使用说明书总则 GB/T12238法兰和对夹连接弹性密封蝶阀 GB/T13306 标牌 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB50236 现场设备、工业管道焊接工程施工及验收规范 GB50242 建筑给水排水及采暖工程施工质量验收规范 CJ/T160 双向回阀倒流防止器 CJ/T 208 可曲挠橡胶接头 JB/T4712.1容器支座第1部分：鞍式支座 JB/T4746 钢制压力容器用封头 JB/T 8098 泵的噪声测量与评价方法 JB/T 8937 对夹式止回阀 JG/T3009 微机控制变频调速给水设备
H GB/T26003—2010
YB/T5092焊接用不锈钢丝
3术语和定义
下列术语和定义适用于本标准。
3. 1
无负压管网增压稳流给水设备 non-negativepipesystempressure-increasingwatersupplyequipment 直接联接到市政给水管网或其他有压管网上，采用稳流补偿和真空抑制技术全密闭供水，有效利用
管网原有压力，对管网不产生负压且能稳定和调节流量的给水设备。 3. 2
稳流补偿器steadyflowcompensator 连接在市政给水管网或有压管网与水泵进水口之间，消除负压影响，实现稳定流量和调节流量的密
闭装置。 3.3
真空抑制器 vacuumsuppresser 安装在稳流补偿器上，通过信号检测系统、微机处理系统和数显系统自动完成真空的检测、处理、控
制、执行、数显反馈等功能，抑制设备进水口产生负压的装置。 3. 4
市政管网给水量 watersupplyofmunicipalnetwork 市政给水管网在用水高峰期的最低给水压力时所通过的供水(或给水)流量。
3. 5
压力控制误差 pressurecontrolerror 设备在一定工况正常运行时，管网实际压力与设定压力的偏差值。
3. 6
稳流补偿器总容积volumeofsteadyflowcompensator 根据稳流补偿器的结构尺寸所计算出来的总的容积。
3.7
稳流补偿器最大调节容积largestadjustablevolumeofsteadyflowcompensator 稳流补偿器能够将储备水补充到用户中的最大容积，也称稳流补偿器有效容积。
4型号 4.1型号
设备型号应由以下几部分组成： WWG (口) 口-口-
水泵台数（包括备用泵台数）；设备扬程，m；额定供水流量（不包含备用泵流量），m*/h；结构型式代号，分体式代号省略，整体式：Ⅱ；无负压管网增压稳流给水设备。
2
