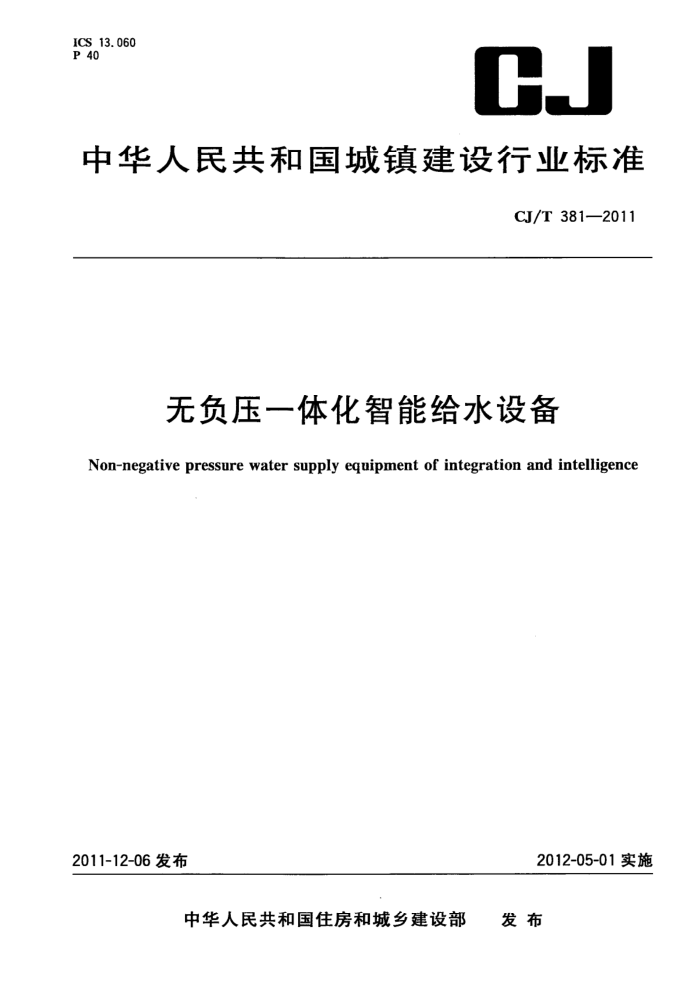

ICS 13.060 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T 381—2011
无负压一体化智能给水设备
Non-negative pressure water supply equipment of integration and intelligence
2012-05-01实施
2011-12-06发布
中华人民共和国住房和城乡建设部
发布 CJ/T381—2011
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4分类与型号 4.1分类
4.2型号 5工作条件 6要求 6.1基本要求 6.2性能要求 6.3无负压智能稳流器 6.4电气控制装置
.
.-
.
6.5潜水泵 .. 6.6管路、阀门及仪表· 试验方法
7
7.1试验条件 7.2基本要求试验 7.3性能要求试验 7.4无负压智能稳流器检验· 7.5电气控制装置试验 7.6 潜水泵检验 7.7 管路、阀门及仪表检验 8检验规则· 8.1检验分类。 8.2出厂检验 8.3型式检验 9标志、包装、运输和存 9.1标志 9.2包装 9.3运输 9.4贮存附录A（资料性附录）讠 设备结构与组成附录B（资料性附录）设备常用型号与参数附录C（资料性附录） 设备试验仪表附录D（资料性附录） 设备试验装置
.
12
13
14 14 15 15 15 16 17 17 17 17 17 18 19 20 21 A CJ/T 381-2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：青岛三利集团有限公司。 本标准参加起草单位：中国建筑设计研究院、青岛博利尔机械设备有限公司。 本标准主要起草人：崔继红、王学成、夏伟光、赵昕、王占明。
I CJ/T381—2011
无负压一体化智能给水设备
1范围
本标准规定了无负压一体化智能给水设备的术语和定义、分类与型号、工作条件、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于工作压力不大于1.6MPa、配套功率不大于30kW的生活、生产给水系统用无负压一体化智能给水设备的生产、检测和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注月期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150钢制压力容器 GB/T191包装储运图示标志(GB/T191--2008，ISO780：1997，MOD） GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口（GB/T985.1一2008，
ISO9692-1:2003,MOD)
GB/T1804一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1： 1989)
GB/T2423.1一2008电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2- 1:2007,IDT)
GB/T2423.22008 电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2- 2.2007,IDT)
GB/T2423.3-—2006 6电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 (IEC 60068-2-78:2001,IDT)
GB/T2816井用潜水泵 GB/T2818 井用潜水异步电动机 GB/T3214 水泵流量的测定方法 GB/T3216 回转动力泵水力性能验收试验1级和2级（GB/T3216—2005，ISO9906：1999，
MOD)
GB/T3797-2005 电气控制设备 GB/T4205人机界面（MMI)-操作规则（GB/T4205—2003，IEC60447：1993，IDT) GB4208外壳防护等级（IP代码)(GB/T4208—2008，IEC60529：2001,IDT) GB/T9119 平面、突面板式平焊钢制管法兰 GB/T9123.1平面、突面钢制管法兰盖 GB/T9969 工业产品使用说明书总则 GB/T12238 法兰和对夹连接弹性密封蝶阀 GB/T12459钢制对焊无缝管件 GB/T12785 潜水电泵试验方法
GB/T13384 机电产品包装通用技术条件
- CJ/T381--2011
GB/T14549电能质量公用电网谐波 GB/T14976流体输送用不锈钢无缝钢管 GB/T17626.7电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪
器导则（GB/T17626.7—2008,IEC61000-4-7.2002,IDT)
GB50236现场设备、工业管道焊接工程施工及验收规范 CJ/T160 双止回阀倒流防止器 CJ/T208 可曲橡胶接头 CJ/T352 微机控制变频调速给水设备 JB/T4730.2承压设备无损检测第2部分：射线检测 JB/T4746 钢制压力容器用封头 JB/T8097—1999泵的振动测量与评价方法 JB/T8098—1999泵的噪声测量与评价方法 JB/T8937对夹式止回阀 JB/T11151 低阻力倒流防止器 YB/T5091 惰性气体保护焊接用不锈钢棒及钢丝
3术语和定义
下列术语和定义适用于本文件。
3. 1
无负压体化智能给水设备non-negativepressurewatersupplyequipmentofintegrationandin telligence
利用供水管网压力直接加压供水，并对供水管网不产生负压，将电气控制和加压装置全部设置在无负压智能稳流器内，并集成为一整体式结构的全自动加压给水设备。主要由无负压智能稳流器、潜水泵、电气控制装置、仪表、管路、阀门等组成。
注：无负压一体化智能给水设备以下简称设备(特定情况除外)。
3. 2
无负压智能稳流器 non-negative pressure intelligent and flow-teady vessel 用于装设电气控制、加压装置、控制仪表的具有能够实现无负压稳流供水、压力调节、自动控制与保
护等特定功能与目的全密闭不锈钢双腔结构的设备部件。主要由稳流加压腔、电气仪表腔、支承底座等组成。 3. 3
电气控制装置 electrical control device 用于控制的所有电气、电子以及实现对这些电气、电子和相关联的控制、调节、切换、检测和保护等
作用的电气装置、元器件的总称，也指由这些电气、电子和相关联的连接线、辅助件、外壳和支持构件等的组合体。 3. 4
人机界面man-machineinterface 用于连接变频器、控制器、数据采集模块等具有串口通讯功能的电气、电子与仪器仪表，通过显示屏
和输入单元（如触摸屏、键盘等）实现人机直接对话或信息交互、并能使操作人员控制和监测运行状态的设备部件。主要由硬件和软件两部分组成。
2
