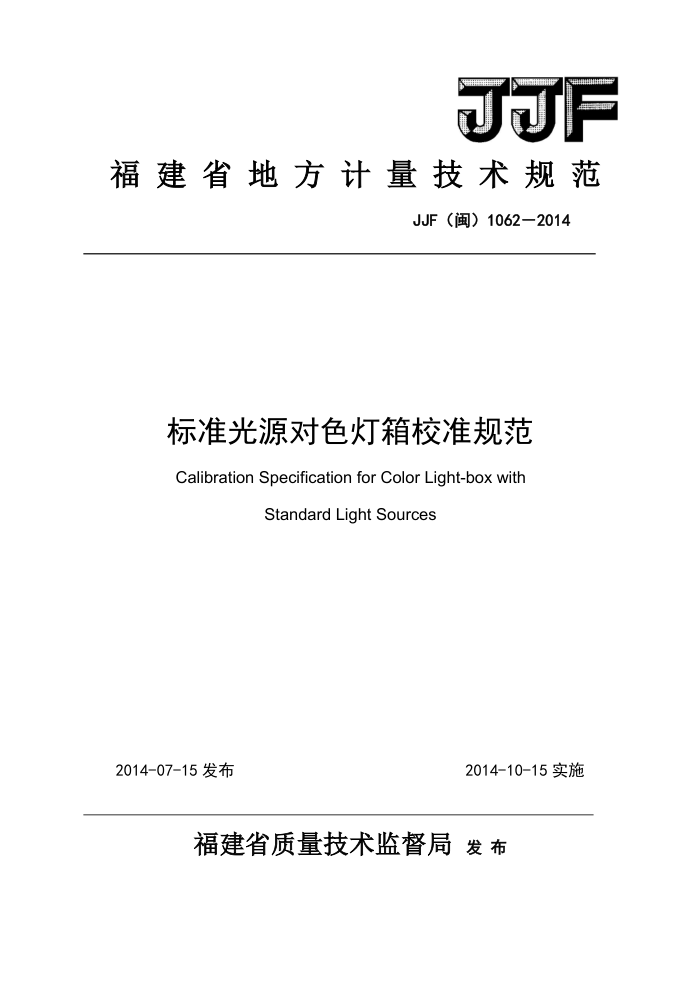

JJF
福建省地方计量技术规范
JJF（闽）1062—2014
标准光源对色灯箱校准规范 CalibrationSpecificationforColorLight-boxwith
Standard Light Sources
2014-07-15发布
2014-10-15实施
福建省质量技术监督局 发 布 JJF（闽）1062-2014
标准光源对色灯箱校准规范 CalibrationSpecificationforColorLight-box
JJF（闽）1062—2014
withStandard Light Sources
本规范经福建省质量技术监督局2014年07月15日批准，并自2014
年10月15日起施行。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
本规范由起草单位负责解释。
- 2- JJF（闽）1062-2014
本规范主要起草人：
蔡丽枝 （福建省计量科学研究院）
方用 （福建省计量科学研究院）
参加起草人：
廖小华 （福建省计量科学研究院）
- 3 - JJF（闽）1062-2014
目 髪录
引言 1范围· 2引用文件 3术语 4概述· 5计量特性 6校准条件 6.1环境条件 6.2校准用测量设备 7校准项目和校准方法 7.1校准前检查 7.2照度校准 7.3亮度校准 7.4相关色温校准 7.5色品坐标 7.6显色指数测量 8校准结果表达 9复校时间间隔附录A对色灯箱校准记录式样附录B校准证书校准结果内页式样附录C对色灯箱校准结果不确定度评定（示例）
(5) (6) (6) (6) (7) (8) (8) (8) (9) (9) (9) (9) (10) (11) (12) (12) (13) (14) (15) (16) (17)
4 JJF（闽）1062-2014
引言
JJF1032-2005 5《光学辐射计量名词术语及定义》、JJF1071-2010《国家计量校准规范编写规则》、JF1059.1-2010《测量不确定度评定与表示》共同构成本校准规范制订工作的基础性系列文件。
-5- JJF（闽）1062-2014
标准光源对色灯箱校准规范
1范围
本规范适用于新制造、使用中和修理后的各种标准光源对色灯箱（以下简称对色灯箱）光学参数的校准。
2引用文件
本规范引用下列文件： GB/T5700-2008《照明测量方法》 GB/T5702-2003《光源显色性评价方法》 GB/T26180-2010/CIE13.3-1995《光源显色性的表示和测量方法》 FZ/T01047-1997《目测评定纺织品色牢度用标准光源条件》 JJG(纺织)066-1995《标准光源箱》检定规程 CY/T3-1999《色评价照明和观察条件》 ISO3664《印刷技术和摄影的观察条件》（Graphictechnologyandphotography
Viewingconditions)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）使用于本规范。
3术语
3.1CIE标准照明体CIEstandardilluminant［JJF1032-2005，5.55；CY/T3-1999，3.1， 3.2]
指具有与某一时相的昼光相同或近似相同的相对光谱功率分布的照明体。CE标准照明体D50代表相关色温为5003K的典型昼光，在CIE1931色品图上，其色品坐标为 X=0.3457，J=0.3586。CIE标准照明体D65代表相关色温为6504K的典型昼光，在CIE1931 色品图上，其色品坐标为x=0.3127，y=0.3291。 3.2显色性colourrendering[JJF1032-2005，5.34]
照明光源对物体色貌的影响，该影响是由于观察者有意识或无意识地将它与参比照明光源下的色貌相比较而产生的。一般把光源对物体真实颜色的呈现程度称为光源的显色性。
-6 - JJF（闽）1062-2014
3.3CIE1974一般显色指数Ra CIE1974general colour rendering indexRa[JJF 1032-2005，5.37]
一组8个特定色样的CIE1974特殊显色指数的平均值。 3.4相关色温TcpcorrelatedcolourtemperatureTcp[JJF1032-2005，5.91]
普朗克辐射体的温度。在此温度下，它的感知色与特定观察条件下相同视亮度的给定刺激最接近。相关色温的单位为K。 3.5标准光源对色灯箱colorlight-boxwith standard light sources
提供各种类型的标准光源，具有中性灰的观察背景，用于颜色比较和评价的光源箱。
4概述
对色灯箱广泛应用于印染、印刷、塑胶、摄影等行业的颜色管理，准确校对物品的颜色偏差，由标准光源、观察台、背景组成，对色灯箱能提供D65、D50标准光源或其它环境光色参考光源，观察背景环境为中性灰，主要有反射式观察环境和透射式观察环境两种形式。
反射式观察环境的对色灯箱光路示意图如图1和图2所示，对色灯箱的光线入射方向与观察方向有0/45和45/0两种形式，即标准光源以0°角入射、人眼以45°角观察；标准光源以45°角入射、人眼以0°角观察。
光源
光源
视线
视线
物品
物品
图10°角入射，45°角观察示意图
图245°角入射，0°角观察示意图
透射式观察环境的对色灯箱示意图如图3所示，标准光源装在平整漫射的乳白玻璃
下面，漫射玻璃直接作为观察台面，透射样品放置在漫射玻璃上进行观察比较。
