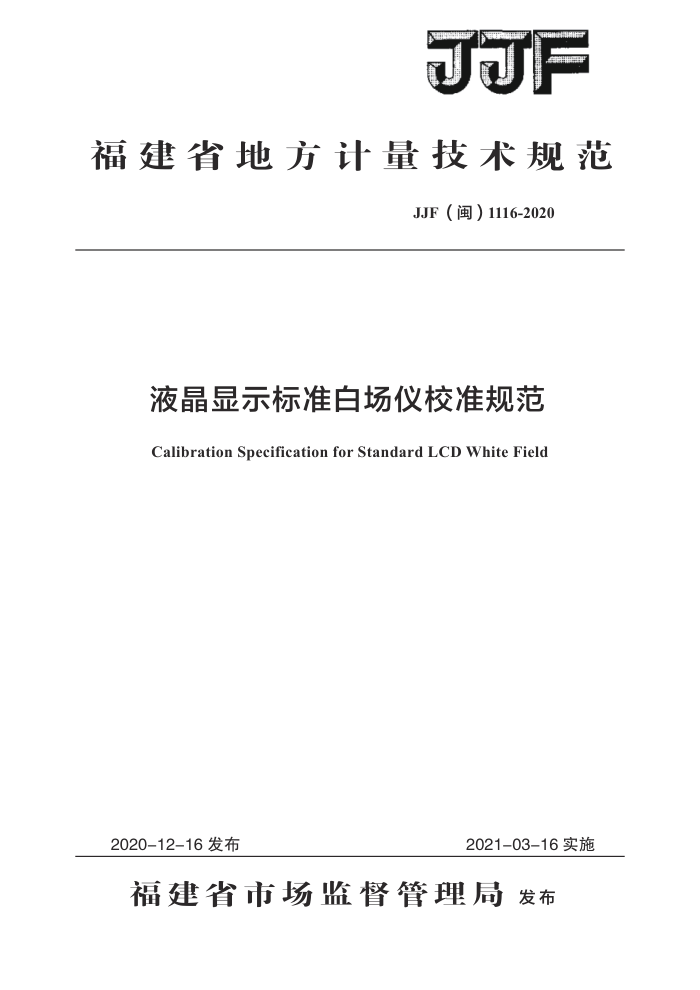

JJF
福建省地方计量技术规范
JJF（闽）1116-2020
液晶显示标准白场仪校准规范
Calibration Specification for Standard LCD White Field
2020-12-16发布
2021-03-16实施
福建省市场监督管理局发布 JJF（闽）1116—2020
液晶显示标准白场仪
校准规范
JJF（闽）1116－2020
Calibration Specification for StandardLCDWhiteField
本规范经福建省市场监督管理局于2020年12月16日批准，并自
2021年03月16日起施行。
归口单位福建省市场监督管理局
主要起草单位：福建省计量科学研究院
参加起草单位：厦门市计量检定测试院
苏州赛格斯检测技术服务有限公司
本规范委托福建省计量科学研究院负责解释 JJF（闽）1116—2020
本规程主要起草人：
廖小华（福建省计量科学研究院）
方用（福建省计量科学研究院）阮育娇（厦门市计量检定测试院）
参加起草人：
沈峰（福建省计量科学研究院）陈文秀（福建省计量科学研究院）
赵谦一（苏州赛格斯检测技术服务有限公司） JJF（闽）1116—2020
目录
引言 1 范围· 2 引用文件 3 术语和计量单位 4 概述· 5 计量特性· 6 校准条件. 6. 1 环境条件。 6.2 测量标准及其他设备 7 校准项目和校准方法 7. 1 校准项目· 7. 2 校准方法· 8 校准结果表达·
*·8
复校时间间隔·· 附录A 液晶显示标准白场仪校准记录表格式附录 B 液晶显示标准白场仪校准证书（内页）格式附录C不确定度分析实例
9
.8
.9
·13 14 JJF（闽）1116 —2020
引言
本规范按照JJF1001-2011《通用计量名词术语与定义》、JJF 1059.1-2012 《测量不确定度评定与表示》、JJF1071-2010《国家计量校准规范编写规则》 JJF1032-2005《光学辐射计量名词术语及定义》为基础性系列规范进行制定
本规范为首次制定
II JJF（闽）1116—2020
液晶显示标准白场仪校准规范
1范围
本规范适用平面液晶显示标准白场仪的校准。
2引用文件
本规范引用了下列文件： JJG211-2005亮度计检定规程 JJF1079-2002阴极射线管彩色分析仪校准规范 GB/T15609-2008彩色显示器色度测量方法 GB/T18910.61-2012液晶显示器件第6-1部分：液晶显示器件测试方法光电参数凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
以下术语和定义适用于本规范。 3.1相对光谱功率分布RelativeSpectralDistribution
辐射量、光度量或光子量X(a)的光谱分布X,(a)与某一选定参考值R之比。R可以
是该分布的平均值、最大值或者任意选定的值。
X()该量的符号为S(a)，单位为1。［JF1032-2005，定义2.21]
S(2) = 3.2相关色温CorrelatedColorTemperature
R
普朗克辐射体的温度。在此温度下，它的感知色与特定观察条件下相同视亮度的给定刺激最接近。相关色温度的单位为K。[JJF1032-2005，定义5.91] 3.3标准白场仪StandardWhiteField
用于复现白场的标准级仪器设备。
4概述
液晶显示标准白场仪主要用于彩色分析仪量值溯源，通过精密的电流控制以及图像控制系统输出稳定的图形信号，可实现每个像素的红、绿、蓝信息稳定输出，保证白场
1
