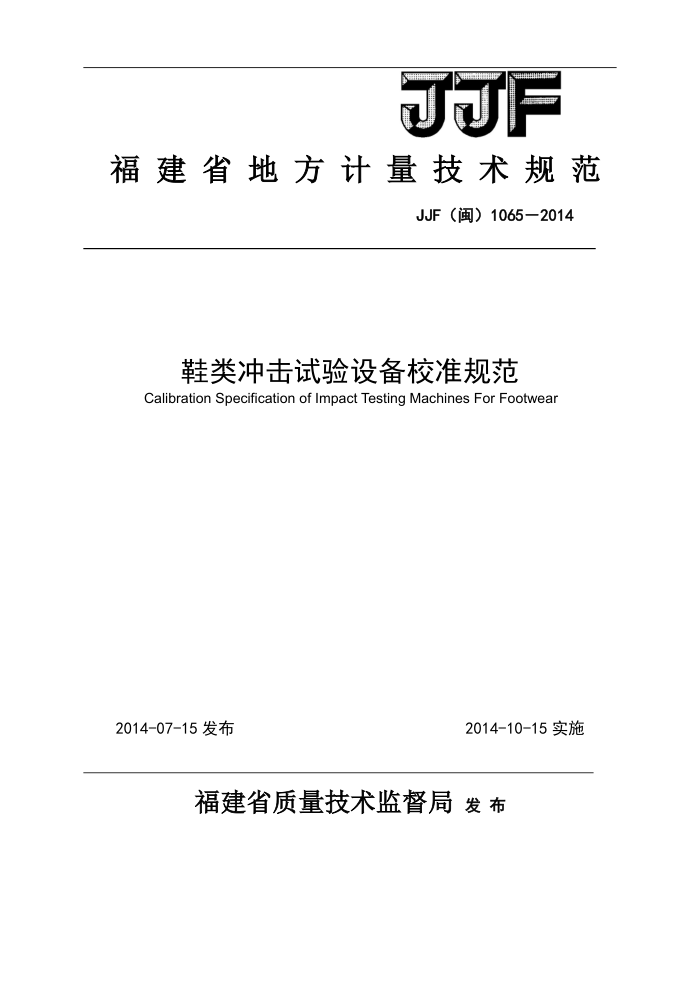

JJF
福建省地方计量技术规范
JJF（闽）1065—2014
鞋类冲击试验设备校准规范 Calibration Specification of Impact Testing Machines For Footwear
2014-07-15发布
2014-10-15实施
福建省质量技术监督局 发 布 JJF（闽）1065—2014
鞋类冲击试验设备校准规范
JJF（闽）1065—2014
CalibrationSpecificationforImpact Testing MachinesForFootwear
本规范经福建省质量技术监督局2014年07月15日批准，并自2014
年10月15日起实施。
归口单位：福建省质量技术监督局
主要起草单位：福建省计量科学研究院
参加起草单位：闽清县质量计量检测所
本规范由福建省计量科学研究院负责解释。 JJF（闽）1065—2014
本规范主要起草人：
池辉（福建省计量科学研究院）
林景星（福建省计量科学研究院）
钟金德（福建省计量科学研究院）
参加起草人：
邹充昌（福建省计量科学研究院）
陈玲（福建省计量科学研究院）
池孟来（闽清县质量计量检测所） JJF（闽）1065—2014
目录
引言 1范围· 2引用文件 3术语和计量单位 3.1摆长 3.2水平冲摆力矩 3.3冲击能量 4概述 5计量特性· 5.1外观及功能 5.2冲击头几何尺寸 5.3摆长 5.4水平冲摆力矩 5.5冲击次数 5.6冲击头力值、配重码力值 5.7安全鞋冲击落高 6校准条件 6.1环境条件 6.2校准用测量仪器 7校准项目和校准方法 7.1校准项目. 7.2校准方法· 8校准结果表达 8.1校准数据处理 8.2校准证书· 8.3校准结果的不确定度评定 9复校时间间隔. 附录A鞋类冲击试验设备校准记录（式样）附录B校准证书校准结果内页内容· 附录C冲击设备水平冲摆力矩校准结果不确定度评定（示例）
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (5) (6) (7) (9)
.
I JJF（闽）1065—2014
言
引
本规范按照JJF1001-2011《通用计量名词术语与定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071-2010 《国家计量校准规范编写规则》为基础性系列规范进行制定。
本规范主要参考JJG145-2007《摆锤式冲击试验机检定规程》、GB/T 20991-2007《个体防护装备鞋的测试方法（ISO20344：2004，MOD）》、GB/T 24152-2009《篮排球专业运动鞋》/附录A：运动鞋减震性能试验、QB/T2863-2007 《鞋类鞋跟试验方法横向抗冲击性》、QB/T2864-2007《鞋类鞋跟试验方法抗疲劳性》等编制而成
本规范为首次制定。
II JJF（闽）1065—2014
鞋类冲击试验设备校准规范
1范围
本规范适用于鞋类横向与纵向冲击试验设备、疲劳性能试验设备及落锤冲击设备（以下简称“冲击设备”）技术性能的校准。
其他鞋类类似冲击试验设备、疲劳性能试验设备也可参照本规范进行校准。
2引用文件
本规范引用了下列文件： JJG145-2007摆锤式冲击试验机检定规程 GB/T20991-2007个体防护装备鞋的测试方法（ISO20344：2004，MOD） GB/T24152-2009篮排球专业运动鞋/附录A：运动鞋减震性能试验 QB/T2863-2007鞋类鞋跟试验方法横向抗冲击性 QB/T2864-2007鞋类鞋跟试验方法抗疲劳性凡是注日期的引用文件，仅注日期的版本适用于本规范。凡不注日期的引用
文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1摆长
摆臂转轴中心点到撞击点的距离，mm。 3.2水平冲摆力矩
当摆臂水平时具有的能量（重力势能），N·m或J。
4概述
冲击设备是模拟鞋类穿用时鞋跟受力情况，检测鞋跟抵抗行走时经受冲击的性能。其通过夹具固定鞋跟，采用摆锤（或落锤）产生特定的冲击能量冲击鞋跟（或承受一定次数的冲击），评估鞋类鞋跟在穿着时受到突发的、重力的冲击所承受的能力。
冲击设备主要是用来检验鞋跟抗冲击性能与冲击疲劳性能，一般有横向冲击试验设备（见图1）与纵向冲击试验设备及冲击疲劳性能试验设备（见图2）、落
1 JJF（闽）1065—2014
锤冲击设备（见图3）等。
-计数器一摆锤锤头
摇
链头
夹具
图2冲击疲劳性能试验设备示意图
图1鞋类冲击试验设备示意图
图3落锤冲击试验设备示意图
5计量特性 5.1外观及功能 5.1.1冲击设备各活动部件运动应平稳、灵活，无卡滞、跳动等现象； 5.1.2紧固部件作用应安全可靠； 5.1.3冲击夹具几何尺寸应满足使用要求。 5.2冲击头的几何尺寸。 5.3摆长。 5.4水平冲摆力矩。 5.5冲击次数。 5.6冲击头力值、配重码力值。 5.7安全鞋冲击落高。
6校准条件 6.1环境条件 6.1.1校准时环境温度：（0～40）℃；相对湿度：≤80%。 JJF（闽）1065—2014
6.1.2校准室内应无影响测量的灰尘、振动、气流、腐蚀性气体。
一般在空载条件下校准，也可按用户需要在负载条件下进行校准，但应在校
准证书中注明负载条件。 6.2校准用测量仪器
校准用测量仪器见表1。
表1校准用测量仪器
序号
校准项目
校准用测量仪器
外观及功能检查
1
钢直尺，（0~500）mm、MPE：±0.15mm 数显卡尺，（0200）mm、MPE：±0.03mm 半径样板，（3 2 冲击头几何尺寸
摆长实测值 4 水平冲摆力矩测量 5 冲击次数 6 冲击头力值、配重码力值 测力仪，MPE：土0.1%
3
钢直尺，（0~1000）mm、MPE：±0.2mm
安全鞋冲击落高
7
注：也可根据以不低于冲击设备最大允许误差三分之一的原则，选择其他校准用测量仪
器。
7校准项目和校准方法
7.1校准项目
冲击设备校准项目见表1。其中，鞋类横向冲击试验设备按表1：序号1～序号4进行校准；疲劳性能试验设备按表1：序号1～序号5进行校准；落锤冲击设备按表1：序号1序号2、序号5～序号7进行校准。
7.2校准方法
首先检查冲击设备的外观及功能，确定无影响计量特性的因素后，按下列校准方法进行校准。
3
7.2.1外观及功能检查 JJF
