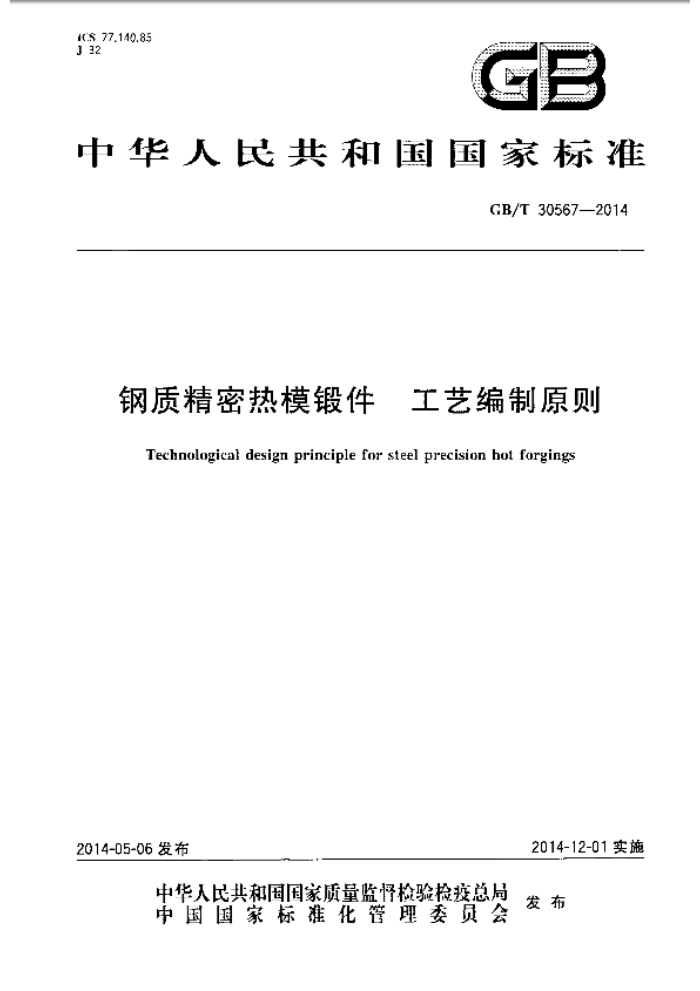

中华人民共和国国家标准
GB/T30567—2014
钢质精密热模锻件 工艺编制原则
Technological design principle for steel precision hot forgings
2014-12-01实施
2014-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中 华人民共 和 国
国家标准
钢质精密热模锻件工艺编制原则
GI/T 3G567 -2014
*
中国标准出版社音版发行北京市朝阳区和平里西街甲2号（10C029）北京市西城区二里河北街16号（190045）
网址www.spc.nt1.cn
总编座：(010)4275323 ：发行中心：(910)51780235
读者服务部：（010）68523946 中国标准出版社案典岛印刷厂印刷
各地新华书片经销
*
开本880×1230 1/1 印张C.5 字数1C千字 2311年5月第一版 2011年6月第一次印刷
x
书号：155066·：49435 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 30567—2014
前 言
本标准按照GB/T1.1-·2009给出的规则起卓。 本标准出全国锻压标准化技术委员会（SAC/TC74)提出并归口：本标准起草单位：江苏太平洋梯锻科技股份有限公司、江苏森威精锻有限公司、北京机电研究所、江
苏飞脂股份有限公司、东省韶铸集团有限公司热精锻分厂。
本标准主要起草人：夏汉关、陶立平、徐祥龙、谢淡、赵红军、黄廷波、金红、黄泽塔、魏巍、徐骥、同林、 廖春惠。
I GB/T 30567—2014
钢质精密热模锻件 ：工艺编制原则
1范围
本标准规定了钢质精密热模锻件（以下简称"热精镀件”)的工艺缩制原则，本标准适用于采用高精度模具、专用模架及设备生产的、质垒在18kg以下外径尺寸不大于
230mm的回转体热模镀件，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T695优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1220不锈钢棒 GB/T 2828.1 计数抽样检验程序 ：第1部分：按接收质量限（AQL)检索的逐批检验拍样计划 GB/T 3077 合金结构钢 GB/T5216保证萍透性结构钢 GB/T 12362 钢质模锻件公差及机城加工余量 GB/T29532 钢质精密热模锻件 牛通用技术条件
3术语和定义
下列术讲和定义适用于本文件.
3.1
钢质精密热模锻件 steel precision hot furgings 在热缎工艺温度范围内，通过高精度模具、专用模架及设备获得高尺小精度，并满是质量公差要求
的热模作。
4编制原则
4.1热精锻件缎件图的设计 4.1.1根据产品图的尺寸、形状和位置公差以及表而质基确定热精锻件锻件图各部位尺寸及公差，其尺寸、形状和位置公差应符合GB/T29532的相关规定. 4.1,2热精锻件分模面应选择在热锻件的最大投彤面只处，并需考虑模膛易于充填、锻件易丁山模和模具易于加工等。 4.1.3热桔锻件的模锻斜度、圆角半径、飞边厚度应符合GB/T'29532的相关规定。 4.1.4热精锻件顶料杆压痕位置宜设计在加工面上。
1 GB/T 30567—2014
4.2 主要工艺参数的确定
4.2.1总则 4.2.1.1热精锻件工序设计以锻件材料的热态变形抗力及流动应力为基础。 4.2.1.2热精锻件工序设计应考患锻件形状复杂程度、表面质量、尺寸精度、形状和位置公差、成形方式、变形程度、设备能力、模具寿命及生产成本等因素。 4.2.1.3热精锻件采用多工位成形时首先安排易于去除氧化皮的工步，还应考虑前后工位的定位可靠、 工件放人与取出、设备允许的偏载等因素。 4.2.1.4热精锻件工序的流程设计应考虑整个制造流程，便于物料流转，尽可能采用锻后余热热处理工艺方案。热精锻件成形工艺的编制应考虑到模具的设计、制造、寿命、成本等因素。采用闭式锻造工艺成形时建议采用分流工艺以降低成形力及防止闷模。 4.2.1.5变形和加热温度 4.2.1.5.1变形温度应在再结晶温度以上的奥氏体区内。 4.2.1.5.2单工位成形时，热精锻件始锻温度应尽可能接近下限；多工位成形时，热精锻件始锻温度应尽可能接近上限。 4.2.1.6变形程度 4.2.1.6.1多工位热精锻成形时，各工位的变形程度应尽量合理分配，避免最终累计变形程度在1%~ 15%大晶粒区内。 4.2.1.6.2热精锻件由于各部位形状或终锻的温度不同，导致各部位的收缩率不尽相同，设计时应考虑不同部位的收缩率差异。 4.2.1.6.3变形程度的选择应考虑热精锻的成形方式，开式锻造、闭式锻造等成形方式的许用变形量应区别对待。同时应考虑成形过程中冷却和润滑介质的影响。 4.2.1.7变形力的计算原则 4.2.1.7.1形状简单的锻件，通常采用诺模图或经验公式[式(1)等计算各工序变形力。以下是选用热模锻压力机的经验公式：
P=kF
..( 1 )
式中： P
一变形力，单位为牛(N); 表一.—平均变形抗力，单位为牛每平方毫米(N/mm"）；开式热模锻，值为500700，闭式热模锻，
k值为700~900；
F包括飞边桥部在内的锻件投影面积，单位为平方毫米（mm）。 4.2.1.7.2形状复杂的锻件，应采用数值模拟分析计算各工序变形力。 4.3 设备的选型原则 4.3.1 热精锻设备的力-行程曲线及能量应满足锻件成形的力-行程曲线及变形功的要求。 4.3.2 热精锻设备精度应符合GB/T29532的相关规定， 4.3.3热精锻设备的选型应考虑到坏料的变形速率及生产节拍。 4.3.4 热精锻设备选型应考虑到锻件的实际产量需求。 4.3.5 热精锻设备的选型还应考到多工位成形时，设备所要承受的各工位载荷、弹性变形量及允许的偏心载荷。 4.4# 模架及模具的要求 4.4.1 模架应具有导向机构，其双边导向间隙宜控制在0.15mm~0.20mm之间，
2 GB/T3C567--2014
4.4.2模具的精度应满足热精锻件的尺寸、形状和位置公差等梯度要求， 4.4.3热精锻件的凸模、凹模应具有导向长度不小于15nm的导问结构，双边配合间隙宜控制在 0.15mm~0.30mm之问，以减小模具错差 4.4.4热精锻模具可进行氨化等表面处理，以减缓模具产生磨损、塌角、热疲劳等缺陷，提高热精锻件表面质址和模具寿命 4.5还料制备 4.5.1热精锻件坏料用的原材料应符合GB/T699、GB/T700和Gé/T3077.GB/T5216、GB/T1220 等标准的规定， 4.5.2坏料形状的选择需考虑金属的流动以及锻造时可能产生的缺陷.并保证热锻竹锻造过程中各工位准确定位。 4.5.3为保证热精赖件的最终质量，坏料应逃行剥皮或察削处理，以确保完全去除钢材表面轧制缺陷，控制坏料直径公差：士0.lmn；长度公差：士0.1mm. 4.5.4选用闭式毁造工艺成形时应预先对坏料进行质量分选，坏料的质女公差应符合表1的规适，
表1坏料的质量公差
坏料的质量
质量公差 % 1 0.2 0.4 0.3
kg 50.5 >c,3--2 >2-6 >6~18
4.6还料加热 4.6.1坏料加热推存采用感应加热，且有温度检测和分选功能，必要时可加装气氛保护装置。 4.6.2采用感应加热时，加热谨直径的选择要与加热坏料直径椎匹配，避免炉避直径过人造成严重氧化。 4.6.3坏料加热速度、加热时间的设定要根据加热设备、坏料材质、坏料尺寸、锻造设备、生产节拍等因素综合考患。以坏料凶加热温度均衡达到始锻湿度为前提，减少坏料心表湿差和表层氧化、避免过热、 过烧等缺陷， 4.6.4坏料加热前应对坏料表面进行清理；坏料热过程中，应防止氧化皮、熔渣等粘在还料表面， 4.7模具预热、冷却和润滑 4.7.1根据模具材料的不同选择合适的预热温度，应避免加热过快，预热时间不少于30min 4.7.2成形过程中应对模具表而喷涂润消剂，以充分冷却和润滑模具表而，避免模具早期磨预和失效 4.7.3润滑剂的选择应考虑成形方式、生产节拍，模具温度变化等因素：在热精锻工况下应具有良好的润滑性、冷划性、附若性和化学稳定性，润滑剂在使用过程中应易于清理且能够满足坏保排放要求， 4.8热精锻件的冷却和热处理 4.8.1为减少热精锻件冷却过程中表而氧化，应来收有效的预防措施。 4.8.2热精锻件热处理的要求应符合GB/T29532中的相关规定。 GB/T30567—2014
4.9热精锻件的要求 4.9.1热箱毂作表面氧化皮应予消理，表面清理建议采用拖丸或喷砂等方法。必要时，在抛丸或喷砂后应增加清洗、烘干、涂油等防锈措施， 4.9.2 热精锻件表面缺陷的深度应符合GB/T12362的相关规定，非加工表而不允许存在折叠、裂纹等缺陷， 4.9.3 根据工艺验证确定热精锻件的表面质量、尺寸公差、形状和位置公差的要求，制定检验标准， 4.9.4 热精锻件的检验方法按GB/T29352的相关要求执行。 4.9.5 热精瑕件川按需进行抽检，抽检方法可按GB/T2828.1的规定执行。 4.9.6 热精锻件在流转过程中应采取有效据施防止锻件碰摔，避免产生醋碰伤，
版权专有 促权必究
书号：15:05·1-49135 定价：
14. 00 7:
GB/T 30567-2014
