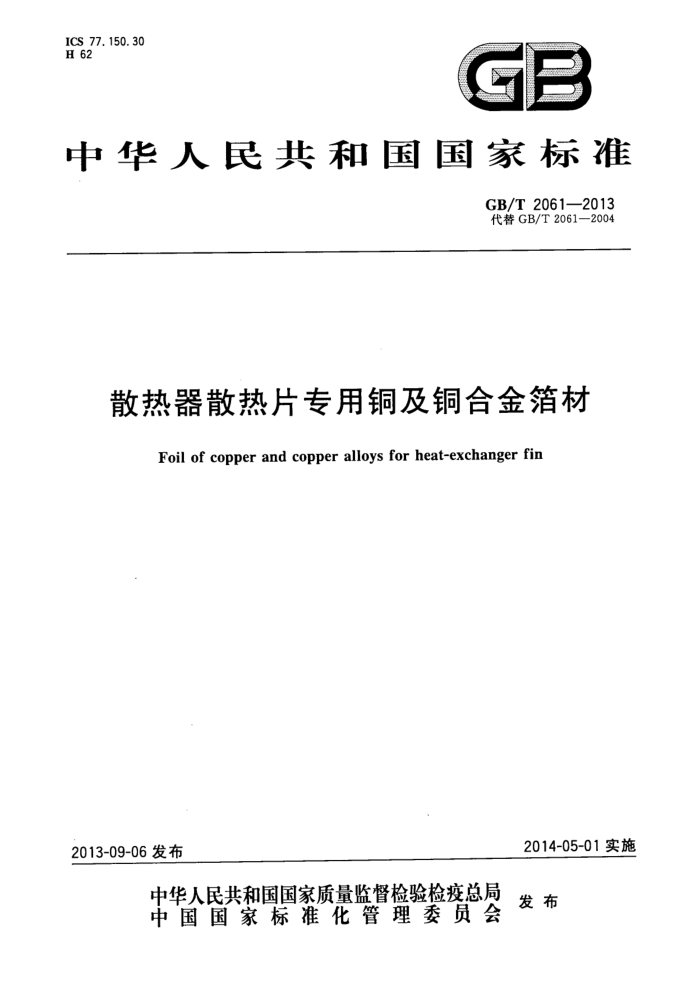

ICS 77. 150. 30 H 62
GB
中华人民共和国国家标准
GB/T2061—2013 代替GB/T2061—2004
散热器散热片专用铜及铜合金箔材
Foil of copper and copper alloys for heat-exchanger fin
2014-05-01实施
2013-09-06发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T2061—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准非等效采用ASTMB152/B152M一2009《铜薄板、带材、厚板和轧制条材》。本标准代替
GB/T2061--2004。本标准与GB/T2061---2004相比主要变化如下：
-标准名称由“散热器散热片专用纯铜及黄铜带箔材”改为“散热器散热片专用铜及铜合金箔材”；删除了T3牌号，增加了TSn0.08-0.01、TSn0.12、TSn0.1-0.03、TTe0.02-0.02、H70、H66牌号及供需双方协议条款；修改了状态表示方法；增加了1/2硬、弹性状态；厚度范围由“0.035mm~0.15mm"修改为0.03mm~0.15mm”； -增加了TSn0.08-0.01、TSn0.12、TSn0.1-0.03、TTe0.02-0.02牌号化学成分规定；一修改了厚度允许偏差对应的厚度范围；一修改了室温力学性能规定；删除了杯突试验的规定；删除了附录A和附录B的相关内容。
-
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：菏泽广源铜带股份有限公司。 本标准参加起草单位：湖北精益高精铜板带有限公司。 本标准主要起草人：刘洪勤、彭作华、于连生、徐继玲、黄建斌。 本标准所代替标准的历次版本发布情况为：
GB/T2061—-2004GB/T2061—1989、GB/T2061—1980。
I GB/T2061—2013
散热器散热片专用铜及铜合金箔材
1范围
本标准规定了散热器散热片专用铜及铜合金箱材的要求、试验方法、检验规则及标志、包装、运输、 贮存、质量证明书和合同（或订货单)内容等。
本标准适用于农业机械、工程机械和汽车制造等工业部门制造散热器散热片专用铜及铜合金箔材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法 GB/T3048.2金属材料电阻率试验 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231加工铜及铜合金牌号和化学成分 GB/T8888 重有色金属加工产品的包装、标志、运输和贮存 GB/T26303.3铜及铜合金加工材外形尺寸检验方法第3部分：板带材 YS/T466 铜板带箔材耐热性能试验方法硬度法 YS/T482 铜及铜合金分析方法光电发射光谱法
3要求 3.1产品分类 3.1.1牌号、状态、规格
箔材的牌号、状态、规格应符合表1的规定。需方要求提供其他牌号、状态或规格箔材时，由供需双方协商确定，并在合同(或订货单)中注明。
表1月 牌号、状态和规格
规格/mm
状态
代号 T14405 C14415 C14420 C14530 T22000 T26100 T26800 T27000 T27600
牌号 TSn0.08-0.01 TSn0.12 TSn0.1-0.03 TTe0.02-0.02
宽度
厚度
特硬（H06) 弹性(H08)
0.03~0.15
15~200
硬（H04)；特硬（H06)
H90 H70 H66 H65 H62
1/2硬（H02) 硬(H04) 特硬(H06)
0.04~0.15 GB/T2061—2013
单位为毫米
表4侧边弯曲度
宽度范围 15~30 >30~100 >100~200
标距长度为2m时的侧边弯曲量h，不大于
10 8 6
样品
b宽度
弯曲量hi(h2)
标距长度L(L2)
图1 侧边弯曲度示意图
3.3.3箔材的两边应切齐，无裂边和卷边。 3.3.4·箔材卷应有衬芯。 3.4力学性能
箔材的室温力学性能应符合表5的规定。需方如有硬度要求，应在合同中注明，其值仅供参考。
表5力学性能状态
牌号 TSn0.08-0.01,TSn0.12, TSn0.1-0. 03,TTe0.02-0.02
维氏硬度HV 100~130 110~140 110~145 130~160 115~160 135~185
抗拉强度R/MPa
H06 H08 H04 H06 H02 H04 H06
350~420 380~480 360~430 440~500 380~460 440~540 ≥560
H90
H70、H66、H65、H62
≥180
3 GB/T2061—2013
3.5耐热性能
需方如有要求并在合同（或订货单）中注明时，可对TSn0.08-0.01、TSn0.12、TSn0.1-0.03、 TTe0.02-0.02牌号箔箱材进行耐热性能试验，在380℃条件下保温4min后，其维氏硬度应不小于90。 3.6电性能
需方如有要求并在合同（或订货单）中注明时，可对TSn0.08-0.01、TSn0.12、TSn0.1-0.03、 TTe0.02-0.02牌号箔材进行电性能试验，在20℃室温条件下导电率应不小于80%1ACS。 3.7表面质量
箔材的表面应光滑清洁，不允许有影响使用的缺陷。
4试验方法 4.1化学成分分析方法
箔材的化学成分分析按GB/T5121或YS/T482的规定进行。化学成分仲裁分析方法按 GB/T5121的规定进行。 4.2外形尺寸检验方法
箔材的外形尺寸检验按GB/T26303.3的规定进行。 4.3力学性能试验方法 4.3.1箱材的厚度在0.1mm～0.15mm范围时，拉伸试验按GB/T228.1的规定进行，拉伸试样应符合GB/T228.1附录B表B.2中P5试样号的规定；箔的厚度小于0.1mm时，拉伸试验参考 GB/T228.1的规定进行。 4.3.2箔材的维氏硬度试验按GB/T4340.1的规定进行。 4.4耐热性能试验方法
箔材的耐热性能试验按YS/T466的规定进行。 4.5电性能试验方法
箔材的电性能试验按GB/T3048.2的规定进行。 4.6表面质量检验方法
箔材的表面质量用目视进行检验。
5检验规则 5.1检查和验收 5.1.1产品应由供方技术监督部门进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准及合同（或订货单)的规定进行复验，如复验结果与本标准及合同（或订货单）的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差
4 GB/T 2061—2013
的异议，应在收到产品之日起一个月内提出；其他质量异议，应在收到产品之日起3个月内提出。如需仲裁，仲裁取样应由供需双方在需方共同进行。 5.2组批
产品应成批提交验收，每批应由同一牌号、状态和规格的产品组成。每批重量应不大于3500kg （如该批为同一熔次，则批重量不大于6000kg）。 5.3检验项目
每批箔材应进行化学成分、拉伸性能、外形尺寸和表面质量的检验。若需方有要求时，还需进行维氏硬度、耐热性能或电性能试验。 5.4取样
箔材的取样应符合表6的规定。
表6取样
要求的章条号 试验方法的章条号
取样规定
检验项目化学成分 供方每熔次取一个试样；需方每批取一个试样外形尺寸偏差 逐卷检验拉伸性能 每批任取两卷，每卷沿轧制方向取一个试样维氏硬度 每批任取两卷，每卷取一个试样耐热性能 每批任取两卷，每卷取一个试样
4. 1 4. 2 4. 3.1 4.3.2 4. 4 4. 5 4. 6
3. 2 3. 3 3. 4 3. 4 3. 5 3. 6 3. 7
电性能 每批任取两卷，每卷取一个试样表面质量 逐卷检验
5.5检验结果的判定 5.5.1化学成分不合格时，判该批（或该熔次)产品不合格。 5.5.2外形尺寸、表面质量不合格时，判该卷产品不合格。 5.5.3力学性能、耐热性能、电性能不合格时，应从该批产品（包括原检验不合格的那卷产品）中另取双倍数量的试样进行重复试验。重复试验结果全部合格，则判该批产品合格。若重复试验结果中仍有试样不合格，则判该批产品不合格。
6标志、包装、运输、贮存及质量证明书
箔材的标志、包装、运输、贮存和质量证明书应符合GB/T8888的规定。
7合同(或订货单)内容
订购本标准所列产品的合同（或订货单)内应包括下列内容： a）产品名称； b）牌号； c) 供应状态； d) 规格；
5 GB/T2061—2013
e) 硬度试验（需方有要求时）； f) 耐热性能（需方有要求时）； g) 电性能（需方有要求时）； h) 重量; i) 本标准编号； j) 其他。
