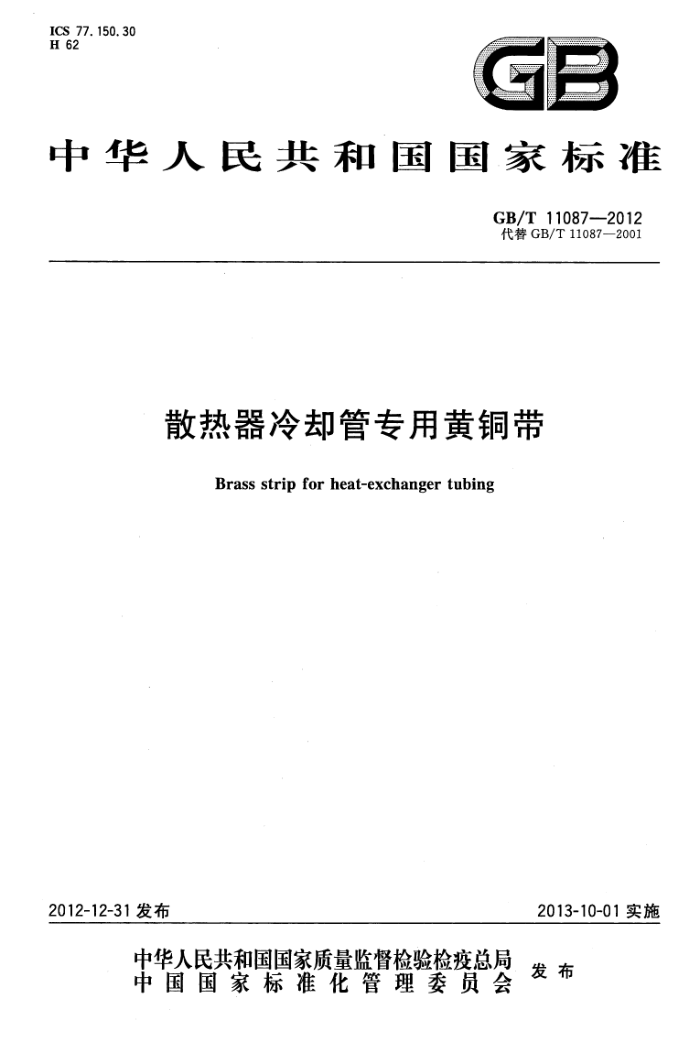

ICS 77.150.30 H 62
GB
中华人民共和国国家标准
GB/T11087—2012 代替GB/T11087—2001
散热器冷却管专用黄铜带
Brass strip for heat-exchanger tubing
2013-10-01实施
2012-12-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T11087—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T11087—2001《散热器冷却管专用黄铜带》。本标准与GB/T11087-2001相比，
主要变化如下：
增加H85牌号；厚度范围由“0.08~0.18”调整为“0.10~0.20”；删除厚度偏差普通级精度的规定；厚度偏差分段由三段调整为两段；增加带材卷重“经合同注明可提供其他卷重要求。”；带材的侧边弯曲度由每米不大于1mm修改为每.2m不大于4mm； -增加H85的室温力学性能；增加带材化学成分分析方法YS/T482《铜及铜合金分析方法光电发射光谱法》；： -增加资料性附录A：带材侧边弯曲度数值的等效换算。
本标准修改采用美国ASTMB569：2009《热交换器管用窄薄黄铜带材》。本标准与美国 ASTMB569：2009相比，主要区别如下：
增加了H90、H68、HAs68-0.04牌号；对厚度充许偏差进行加严；在产品性能中增加硬度的规定
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：菏泽广源铜带股份有限公司。 本标准参加起草单位：十堰益民铜材有限公司。 本标准主要起草人：彭作华、马力、于连生、徐继玲、黄建斌。 本标准所代替标准的历次版本发布情况为：
GB/T11087-2001; -GB/T11087—1989。
I GB/T11087—2012
散热器冷却管专用黄铜带
1范围
本标准规定了散热器冷却管专用黄铜带的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同(或订货单)内容等。
本标准适用于农业机械、工程机械和汽车制造等工业部门制造散热器冷却管专用黄铜带。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1一2010金属材料拉伸试验第1部分：室温试验方法 GB/T4340.1金属材料维氏硬度试验第1部分：试验方法 GB/T5121（所有部分）铜及铜合金化学分析方法 GB/T5231加工铜及铜合金牌号和化学成分 GB/T8888.重有色金属加工产品的包装、标志、运输和贮存 GB/T26303.3铜及铜合金加工材外形尺寸检测方法第3部分：板带材 YS/T482铜及铜合金分析方法光电发射光谱法
3要求 3.1产品分类 3.1.1牌号、状态、规格
带材的牌号、状态、规格应符合表1的规定。需方要求提供其他状态或规格带材时，由供需双方协商确定，并在订货单(或合同)中注明。
表1带材的牌号、状态和规格
牌号
供应状态
规格/mm
厚度 0.10~0.20
宽度 20~100
H90、H85、H70、HAs70-0.05
1/4硬（H01)、1/2硬(H02)、
H68、HAs68-0.04
硬(H04)
3.1.2标记示例
带材标记按产品名称、本标准编号、牌号、状态、厚度和宽度的顺序表示。标记示例如下：用HAs68-0.04制造的、H02状态、厚度为0.12mm、宽度为43mm的带材标记为：铜带GB/T11087—2012-HAs68-0.04H02-0.12X43
3.2化学成分
带材各牌号化学成分应符合GB/T5231的规定。
I GB/T11087—2012
3.3外形尺寸及其允许偏差 3.3.1 带材的厚度、宽度及其允许偏差应符合表2的规定。
表 2 带材的厚度、宽度及允许偏差
单位为毫米
宽度允许偏差
厚度 0.10~0.15 >0.15~0.20 注1：当需方要求单向偏差时，应在合同（或订货单)中注明，其允许偏差值为表中数值的2倍。 注2：经供需双方协议，可提供其他允许偏差的带材。
厚度允许偏差
宽度
宽度<45 ±0.08
宽度≥45 ±0.13
±0.005 ±0.008
20~100
3.3.2带材卷重按单位宽度质量应不小于0.8kg/mm，每批许可交付不大于10%的单位宽度质量不小于0.5kg/mm的小卷。经合同注明可提供其他卷重要求的带材。 3.3.3带材应平直，允许有轻微的波浪。
注：轻波浪是指用手拉紧3m的带材波浪即行消失。 3.3.4带材的侧边弯曲度每2m应不大于4mm。不同标距条件下侧边弯曲度数值换算方法见附录A。 3.3.5 带材两边应切齐、无裂边和卷边 3.3.6 带材应成卷供应，不允许供应有焊接接头的带材。 3.4力学性能
带材的室温力学性能应符合表3的规定。需方如有硬度要求，应在合同中注明，其值仅供参考。
表3带材的力学性能
拉伸试验
硬度试验维氏硬度HV
牌号
抗拉强度Rm
断后伸长率A50mm
状态
%，不小于
MPa 285~365 345~435 415~515 305~370 350~420 410~490 340~405 400~470 450~560 340~400 380~460 440~550
H01 H02 : H04 H01 H02 H04 H01 H02 H04 H01 H02 H04
10 5
90~125 110~145 130~165 85~115 105~135 125~155 95~125 120~165 140~180 95~125 120~165 140~180
H90
18 8
H85
12 10 一 16 10 一
H70 HAs70-0.05
H68 HAs68-0.04
注：经供需双方协议，可提供其他性能的带材。 *表示最小负荷不小于0.98N。
2 GB/T11087-2012
3.5表面质量 3.5.1带材表面应光滑清洁。 3.5.2带材表面不允许有裂缝、起皮、起刺、气泡、分层、压折、夹杂和孔洞。 3.5.3带材表面允许有轻微、局部、不使带材厚度超出其允许偏差的划伤、斑点、凹坑、擦伤、辊印等缺陷。 3.5.4带材表面允许有轻微的氧化色或油迹。
4试验方法
4.1化学成分分析方法
带材的化学成分分析按YS/T482或GB/T5121的规定进行。化学成分仲裁分析方法按 GB/T5121的规定进行。 4.2外形尺寸检验方法
带材的外形尺寸检验按GB/T26303.3的规定进行。 4.3力学性能试验方法 4.3.1带材的拉伸试验按GB/T228.1的规定进行；拉伸试样应符合GB/T228.1表B.2中P5试样号的规定。 4.3.2 带材的维氏硬度试验按GB/T4340.1的规定进行。 4.4吴 表面质量检验方法
带材的表面质量应用目视进行检验。
5检验规则 5.1检查和验收 5.1.1.产品应由供方技术监督部门进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。 5.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行复验，如复验结果与本标准及合同（或订货单）的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起一个月内提出；其他质量异议，应在收到产品之日起三个月内提出。如需仲裁，仲裁取样应由供需双方在需方共同进行。 5.2组批
.-**
产品应成批提交验收，每批应由同一牌号、状态和规格的产品组成。每批（卷、盘、箱）质量应不大于 3500kg（如该批为同一熔次，则批质量不大于6000kg）。 5.3检验项目
每批带材应进行化学成分、拉伸试验、外形尺寸和表面质量的检验。若需方有硬度要求时，还需进行维氏硬度试验。 5.4取样
带材取样应符合表4的规定。
3 GB/T11087-—2012
表4取样
要求的 试验方法的章条号
取样规定
检验项目化学成分 供方在熔铸过程中，每炉取一个试样；需方在每批中任取一个试样外形尺寸偏差 逐卷检验拉伸性能 每批任取两卷，每卷沿轧制方向取一个试样维氏硬度 每批任取两卷，每卷取一个试样表面质量 逐卷检验
章条号 4. 1 4. 2 4. 3 4.3 4. 4
3. 2 3. 3 3. 4 3. 4 3. 5
5.5 检验结果的判定 5.5.1化学成分不合格时，判该批（或该炉)产品不合格。 5.5.2外形尺寸偏差和表面质量不合格时，判该卷产品不合格。 5.5.3力学性能不合格时，应从该批产品（包括该不合格试样代表的那卷产品）中另取双倍数量的试样进行重复试验。重复试验结果全部合格，则判该批产品合格。若重复试验结果中仍有试样性能不合格，则判该批产品不合格。
标志、包装、运输、贮存及质量证明书
6
带材的标志、包装、运输、贮存和质量证明书应符合GB/T8888的规定。
合同(或订货单)内容
7
订购本标准所列产品的合同（或订货单）内应包括下列内容： a) 产品名称； b) 牌号； c) 供应状态； d) 尺寸规格； e) 尺寸允许偏差（需方有特殊要求时）； f) 硬度试验（需方有要求时）； g) 质量； h) 本标准编号； i 其他。 GB/T11087—2012
附录A （资料性附录）
带材侧边弯曲度数值的等效换算
A.1带材的侧边弯曲度
带材的侧边弯曲度作为评价带材侧边弯曲程度的指标，通常以指定标距长度内带材的侧边弯曲量表示，见图A.1。
样品
b
说明： 6—宽度；
一弯曲量；
h- 一
L标距长度。
图A.1带材的侧边弯曲度示意图
A.2 不同标距下侧边弯曲度数值的换算
标距可分为长标距和短标距。对于同一单向弯曲程度的带材，采用长标距测量弯曲量的数值大于采用短标距测量弯曲量，且其量值之间存在一定的比例关系，见表A.1。
表A.1侧边弯曲度换算表
标距长度弯曲量对比关系表示2m标距时带材的侧边弯曲量。
1.0 m 0.25h
1.5 m 0.56h
2.0 m ha
2.5 m 1.56h
3.0 m 2.25h 中华人民共和国
