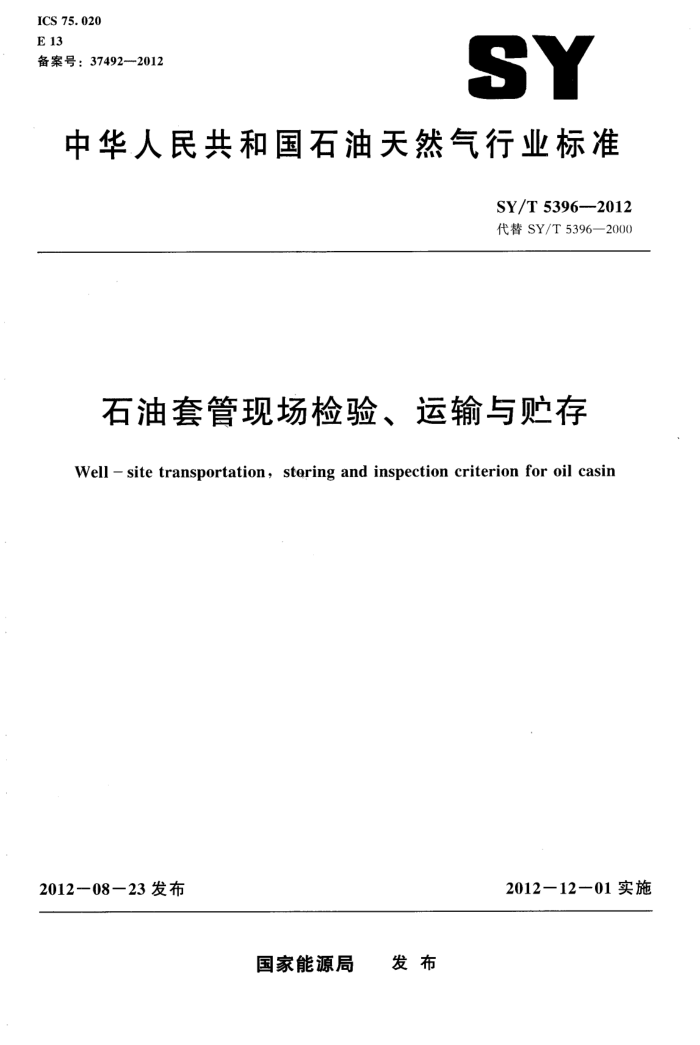

ICS 75. 020 E 13 备案号：37492-2012
SY
中华人民共和国石油天然气行业标准
SY/T 5396--2012 代替 SY/T 5396—2000
石油套管现场检验、运输与贮存
Well - site transportation, storing and inspection criterion for oil casin
2012一12一01实施
2012--08一23 发布
国家能源局 发布 SY/T 5396—2012
目 次
A
前言
范围 2 规范性引用文件 3 检验项目
1
检验内容及要求运输与贮存
4
12
F SY/T 5:396--2012
前言
本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T5396—2000《石油套管现场检验与运输》。与SY/T5396—2000)相比，主要技术内容变化如下：
一增加了套管螺纹螺距、牙型高度的检验（见4.9和4.10）；一增加了对套管制造厂套管相关质量证明文件的验证及检验人员的要求（见4.1和4.15) 一增加了特殊套管运输、装卸和贮存的要求（见5.1和5.2）；一修改了试压值的规定（见4.13.2)； -修改了SY/T53962000的表1、表2、表3、表4、表5、表6、表8、表11; 删除了SY/T5396—2000中的表10。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油钻井工程专业标准化委员会提出并归口。 本标准起草单位：中国石化集团中原石油勘探局钻井管具工程处。 本标准主要起草人：李玉民、贾建贞、胡记生、韩霖、周亚峰、王晓、刘淑芬。 本标准代替了SY/T 5396-—2000。 SY/T5396一2000的历次版本发布情况为： -SY/T 5396-—1991;
---$Y/T 5577-—1993。
I SY/T 5396--2012
石油套管现场检验、运输与贮存
1范围
本标准规定了石油套管现场检验项目、内容、运输与贮存的技术要求。 本标准适用于套管场及井场的石油套管检验，陆上及海上运输及贮存。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9253.2石油天然气工业套管、油管和管线管螺纹的加工、测量和检验 GB/T 19830　石油天然气工业油气井套管或油管用钢管
3检验项目
3. 1 套管场检验项目
套管场检验项目如下： a) 套管制造厂套管相关质量证明文件。 b) 接箍、管体、螺纹外观。 c) 直线度。 d) 钢级与壁厚。 e) 长度。 f) 锥度。 g) 螺距。 h) 牙型高度。 i) 通内径。 j) 螺纹机紧度。 k) 紧密距（P值）。 1) 探伤。 m) 静水压力试验。
3.2 井场检验项目
井场检验项目如下： a） 送井材料清单。 b) 接箍、管体、螺纹外观。 c) 钢级与壁厚。 d) 直线度。 e) 长度。 SY/T 5396-—2012
f）通内径。 3.3特殊套管和特殊螺纹套管检验项目与方法
应按订货合同规定或推荐的检验项目与方法检验。
4检验内容及要求
4.1: 套管制造厂套管相关质量证明文件
验证套管制造厂套管材质书、探伤报告、螺纹检测报告、合格证等证明文件。 4.2接箍、管体、螺纹外观 4.2.1接箍外观的检验与规定 4.2.1.1接箍外径偏差要求如下：
a）圆螺纹套管接箍：
1）对于 H，J，K，N，C，L，T，P钢级的所有套管接箍外径允许偏差为±1%，但不超
过±3.175mm; 2）对于Q钢级的所有套管接箍，外径允许偏差为±1%，但不超过±:mm。
b）偏梯形螺纹套管标准接箍：
1）对于H，J，K，N，C，L，T，P钢级的所有套管接箍，外径允许偏差为±1%，但不
超±3.175mm; 2）对于Q钢级的所有套管接箍，外径允许偏差为±1%，但不超过.1mm。
c） 偏梯形螺纹套管特殊间隙接箍：对于H，J，K，N，C，L，T，P钢级的所有套管接箍，外
径允许偏差为±0.%mm。
4.2.1.2接箍表面要求如下：
a）不得有肉眼可见的裂缝、裂纹和孔隙。 b） 接箍表面若有凹坑、圆底凿痕及类似缺欠等，均不应超过表1规定值（从原始表面或缺陷上
部的轮廓线测量）。 若带夹痕、尖底凿痕及类似缺欠等，均不应超过表2规定值（从原始表面或缺陷上部的轮廓线测量)。
表1凹坑、圆底凿痕及类似缺欠允许值
接箍所配套管 mm (in) <168.3 (6%)
允许缺欠深度
mm 0.89 1.14 1. 52
168.3(65%）～193.7 (75%)
>193.7 (7%)
表2夹痕、尖底凿痕及类似缺欠允许值
允许缺欠深度
接箍所配套管 rnm (in) <168.3 (6%) ≥168.3 (6%)
mm 0.76 1. 02 SY/T 5396—2012
d）接箍承载端面的内外边缘应是圆角或倒角，但不应影响承载面宽度b（见图1），b的尺寸见
表3。接箍的两端面应与轴线垂直。 螺纹不应有连续性缺陷。
e）
16
KX
接箍
套管
说明：
承载面宽度，mm。
图1接箍承载端面表3承载面宽度尺寸
承载面宽度6
规格尺寸" mm (in) 114.3 (4/2) 127.0(5) 139.7 (5) 168.3 (6%) 177.8 (7) 193.7 (7%) 219.1 (85%) 244.5 (9%) 273.1 (10%) 298.5 (1134) 339.7 (133%) 406. 4 (16) 473.1 (18%) 508.0 (20) 接箍规格和相应套管规格相同 b接箍外径符合API标准，偏梯形螺纹特殊间隙套管接箍承载面宽度与表中同规格尺寸偏梯形螺纹承载面宽度b值相同。 °仅适用于API标准的H，J，K，N钢级套管。
接箍外径b
mm
mm
圆螺纹 3. 97 4. 76 3.18 6.35 4.76 5.56 6.35 6.35 6. 35 6.35 5. 56 5.56 5. 56 5.56
偏梯形螺纹 3. 18 3. 97
127. 0 141.3 153.7 187.7 194. 5 215. 9 244. 5 269. 9 298. 5 323. 9 365.1 421.8 508.0 533.4
3. 97 6.35 · 5. 56 7. 94 9. 52 9.52 9.52 9.52 9.52 9.52 9.52 9.52
4.2.1.3　套管接箍缺陷处理要求如下：
a） 不允许用补焊的方法清除任何缺陷。 b） 用机加工或打磨外表面方法清除或减小到可接受的限度内时，应保证接箍外径在规定的偏
差范围内，且应平滑地过渡到接箍外轮廓线上。
3 SY/T 5396—2012
4.2.2管体外观的检验与规定 4.2.2.1管体外径允许偏差要求为：
外径小于$114.3mm（$4%in）时，允许偏差为±0.79mm；外径大于或等于$1.14.3mm
a）
（g4%in）时，允许上偏差为1.00%，下偏差为－0.50%，但上偏差不应超过3.175mm。 b）对于外径Φ139.7mm（$5in）及更小的加厚套管，表4所列偏差适用于紧邻加厚部分后约
127mm距离范围内的管体外径；对于大于Φ139.7mm（Φ5%in）的加厚套管，表4所列偏差适用于紧邻加厚部分后约等于管体外径距离范围内的管体外径。 管体外径测量用卡钳或外径规。
c）
表4加厚套管管体外径允许偏差
单位为毫米
管子外径 >88.9～127 >127～219.1 >219.1
1
管体允许偏差 2. 78 ~~ - (0. 75 % Da 3. 18~ ~ 0. 75% D 3. 967 ~ - (). 75 % D
。D为管体外径。
4.2.2.2管体实际重量与理论值允许偏差为：
a）单根套管管体重量允许偏差：-3.5%～6.5%。 b）＇车载批量套管重量允许偏差：－1.75%（-个车载量最少为18144kg）。
4.2.2.3管体标准缺欠要求为：管体外表面不应有任何影响使用的缺陷，如有波纹、折叠、裂纹、 划痕、擦伤、凹槽等，其深度不应大于规定壁厚的12.5%。 4.2.2.4管体缺陷处理要求为：
a）用磨削消除，剩余壁厚不应小于规定壁厚的87.5%。 b） 缺陷的管段可以切除，切除后的套管长度应符合长度要求。 c) 当缺陷套管减少的壁厚大于规定壁厚的12.5%或剩余壁厚小于规定璧厚的87.5%时，应
拒收。
4.2.3螺纹外观的检验与规定 4.2.3.1 螺纹表面磷化层和镀层光滑均匀、致密，不得有脱落现象。 4.2.3.2 5 螺纹几何尺寸应符合GB/T9253.2的规定。 4.2.3.3不完整螺纹1~段内（见图2）的缺陷，其深度不应延伸到螺纹根部锥角以下或延伸到超出规定壁厚的12.5%（从延伸端管子表面处测量）。 4.2.3.4完整螺纹Lc段内（见图2）的检查要求为：
a） 短圆螺纹套管最小Lc值见表5。 b） 长圆螺纹与偏梯形螺纹套管最小Lc值见表6。 c) 损伤：只允许损伤一个螺距，且其深度不大于0.5mm，长度不大于5mm d） 断牙：只允许一个断牙，其长度不大于2mm，深度不超过0.5mm。不允许因管体裂纹或折
叠延伸造成的断牙。 黑顶螺纹：圆螺纹内允许有个黑顶螺纹，且黑顶螺纹是一个点或一条线。偏梯形螺纹在 Lc段内只允许2牙黑顶螺纹，这些黑顶螺纹长度不超过管子圆周的25%。
e)
f）畸形螺纹：螺纹不应有歪扭、波纹或几何尺寸不合要求。
4 SY/T 5396--2012
g） 倒角毛刺：倒角后管端的内外边缘不应有毛刺。
锈蚀：螺纹侧面不应形成麻坑或影响螺纹粗糙度的麻点。
h）
LN
Lo
说明： Ln- 不完整螺纹段长，mm；
完整螺纹段长，mm；
Lc L- 全螺纹段，mm。
图2 螺纹尺寸
表 5短圆螺纹套管最小Lc值
适用的套管公称质量
Lc值 mm 22. 22 38.10 34. 92 41. 28 44. 45 50. 80 31.75 50. 80 53. 98 47. 62 57. 15 57. 15 41. 28 60.32 57. 15 60.32 60.32 73.02 73. 02 73. 02
牙数牙/25.4mm
套管外径 mm (in) 114.3 (4/)
kg/m 14.10
8
15. 60～22. 50
17.10 19.30~～35.90 20. 80~34. 20 29. 80 ～ 47. 60)
8 8 8 8 8 8
127.0(5)
139.7(5) 168.3 (6%)
25. 30 29. 80 ~~ 56. 60) 35. 70 ~~70. 10
177.8 (7)
193.7 (7%) 219.1 (8%)
35.70 41. 70～72. 90) 48. 10 ~ 79. 60
244.5 (9%)
8
48. 70 60. 30 ~ 82. 60 75. 90~~97. 80 62. 50～89. 30) 71. 40～~107. 02 96. 70 ~ 125. 00
273.1 (10%)
8
298.5 (1134) 339.7 (133%) 406. 4 (16) 473.1 (18%) 508.( (20)
8 8 8 8 8
130.20 140.00
5
