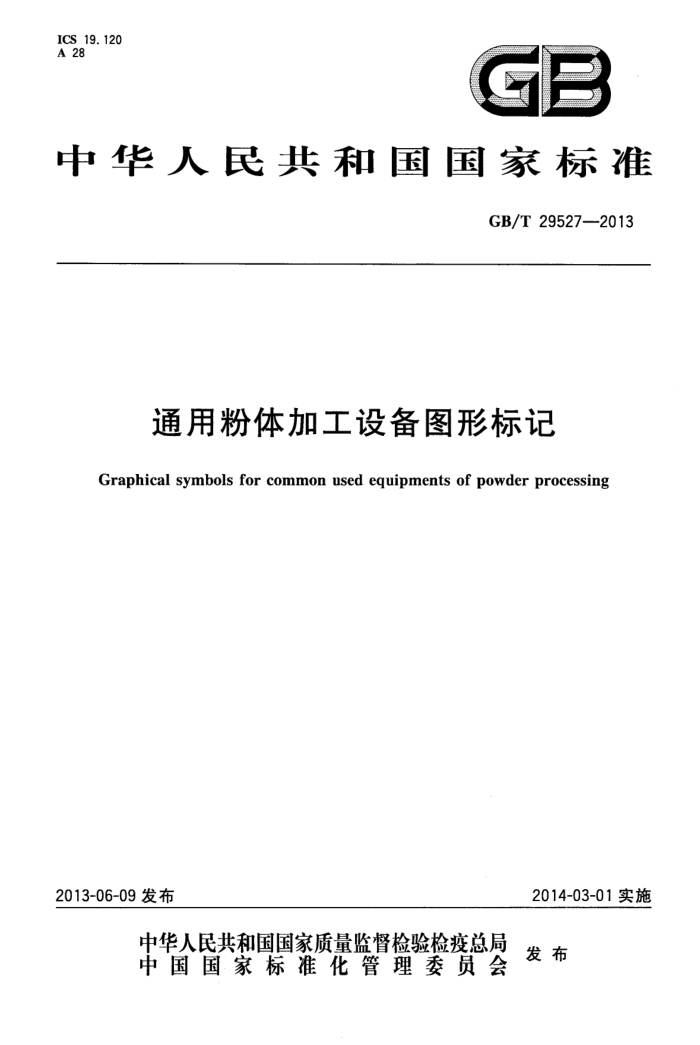

中华人民共和国国家标准
GB/T 29527--2013
通用粉体加工设备图形标记
Graphical symbols for common used equipments of powder processing
2014-03-01实施
2013-06-09 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 29527—2013
目 次
前言 1范围 2图形符号与名称附录A（规范性附录） 故障与处理、辅助环节、过程测量与控制等环节附录B（规范性附录) 流程线参考文献索引
1
..
营骨此营公雪营！
22 27 28 29
... GB/T 29527—2013
前言
本标准按照 GB/T 1.1--2009,GB/T 20001.2--2001,GB/T 16900--2008 和 GB/T 16902.2- 2008给出的规则起草。
本标准由全国颗粒表征与分检及筛网标准化技术委员会(SAC/TC168)提出并归口。 本标准负责起草单位：清华大学。 本标准参加起草单位：长兴清华粉体及新材料工程中心有限公司、合肥水泥研究设计院、中国高岭
土公司、东南新材料股份有限公司、中国中材国际工程股份有限公司天津分公司、北京环亚天元机械技术有限公司、中机生产力促进中心、绵阳西金科技发展有限公司、武汉理工大学、西南科技大学、桂林晟兴机械制造有限公司、浙江丰利粉碎设备有限公司、山东金太阳锆业有限公司、山东滨州清大科技有限公司、江苏科行环境工程技术有限公司、济南大学、洛阳博丹机电设备有限公司、长沙万华粉体设备有限公司、潍坊市正远粉体工程设备有限公司、苏州美惠塑胶包装有限公司、河北华博精细化工有限公司、丹东市百特仪器有限公司。
本标准主要起草人：盖国胜、杨玉芬、李冷、余方、侯长革、巫锡海、包玮、俞为民、邢征、陈丽昆、孙玮、 刘、叶菁、李双跃、陈江波、陈雅权、刘怀平、肖先成、余绍火、董书惠、郝志刚、王国亮、何振全、吴成宝、 尚志新、翁星星、董青云、王婷、单杰。 GB/T 29527—2013
通用粉体加工设备图形标记
1范围
本标准规定了通用粉体加工设备的名称与图形标记。 本标准适用于粉体处理工艺流程图的绘制。
2图形符号与名称
2.1表1所示通用粉体加工设备的图形符号与名称适用于本文件
，
表 1 名称
编号 01-00
说明
图形符号
注册号
仓储 storage
用于存放粉体物料，按结构形式有圆柱仓、棱柱仓、锥形仓之分,按用途有储存仓（silo)、缓冲仓（bin)与供料仓(hopper)之分
料仓 bin
01-01
给料/供料 feeding
02-00
利用振动产生的驱动作用，均匀连续地给料
振动给料机 vibrating feeder
02-01
0
利用电磁振动产生的驱动作
电磁振动给料机 electro-magnetic vibrating feeder 用，均匀连续地给料
02-02
O1
1 GB/T 29527--2013
表1 (续) 名称
编号
图形符号
说明
注册号
螺旋给料机 screw feeder
利用螺旋叶片旋转产生的驱动作用均匀连续地给料
AAN
02-03
圆盘给料机 disk feeder
利用圆盘旋转产生的驱动作用均匀连续地给料
02-04
旋转给料机 rotary feeder
利用叶轮旋转产生的驱动作用均匀连续地给料
02-05
输送 conveying
03-00
带式输送机 belt conveyor
利用辊轮带动环形带回转输送物料
03-01
()
链板输送机 plate conveyor
利用链条带动环形链板回转输送物料
03-02
斗式提升机 bucket elevator
03-03
利用料斗提升输送物料
2 GB/T 29527—2013
表1 (续) 名称
编号
注册号
图形符号
说明
I
气力输送机 pneumatic conveyor
利用气-固两相流输送粉体物料
03-04
利用固-液两相流输送浆体物料
水力输送机 hydraulic conveyor
03-05
OX
螺旋输送机 screw conveyor
利用旋转的螺旋叶片输送物料
03-06
0v00
粉碎机 crushing/ grinding/pulverizing
04-00
颚式破碎机 jaw crusher
利用动颚周期性地靠近与离开定颚破碎物料
04-01
利用旋摆运动的动锥周期性地靠近与离开定锥破碎物料
圆锥破碎机 cone crusher
04-02
Y
利用铰接在转子上的锤头回转产生的撞击作用破碎物料
锤式破碎机 hammer crusher
X
04-03
3 GB/T 295272013
表1 (续) 名称
编号
图形符号
说明
注册号
1
反击式破碎机 impact crusher
利用刚性固定在转子上的板锤与反击板的撞击破碎物料
60 凸
04-04
剪切式粉碎机 shrear crusher
利用动、静锋利刀片之间相对快速运动破碎物料
04-05
1/个
辊压磨 roll-pressed mill
利用同步相向旋转的挤压辊粉碎物料
04-06
利用水平高速旋转叶轮使物料高速离心运动，并在涡流腔内相互碰撞粉碎
冲击磨 impact mill
04-07
口
利用回转简体内研磨介质的冲击、研磨、剪切作用粉碎物料，研磨介质有球状、短柱状、棒状等
球磨机/管磨 ball mill/tube mill
04-08
利用带有筛分机构的磨机进行粉碎,并对粉碎后的物料进行分级
筛分磨 sieving mill
04-09
4 GB/T 29527—2013
表1 (续) 名称
编号
说明
注册号
图形符号
1
利用振动简体内研磨介质的冲击、研磨、剪切作用粉碎物料
振动磨
04-10
WM vibrating mill
利用垂直搅拌机构带动研磨介质运动产生的冲击、研磨、剪切作用粉碎物料
塔磨/立式搅拌磨 tower mill/vertical agitating mill
04-11
利用水平搅拌机构带动研磨介质运动产生的冲击、研磨、剪切作用粉碎物料
卧式搅拌磨 horizontal agitating mill
04-12
利用磨盘与磨辊的相对回转运动碾磨粉碎物料,并对碾磨后的物料进行分级，如雷蒙磨、莱歇磨等
立磨/轮碾磨 vertical roll mill
04-13
.
利用磨环（辊子)的公转与自转使磨环与磨圈之间的物料受到冲击、碰擅、剪切作用而被粉碎
X
环辊磨 ring roll mill
04-14
i
1
回转筒体使物料强制钳人筒壁与高压辊之间,并受到反复挤压、研磨、剪切而被粉碎
卧辊磨 horizontal roll mill
04-15
5
