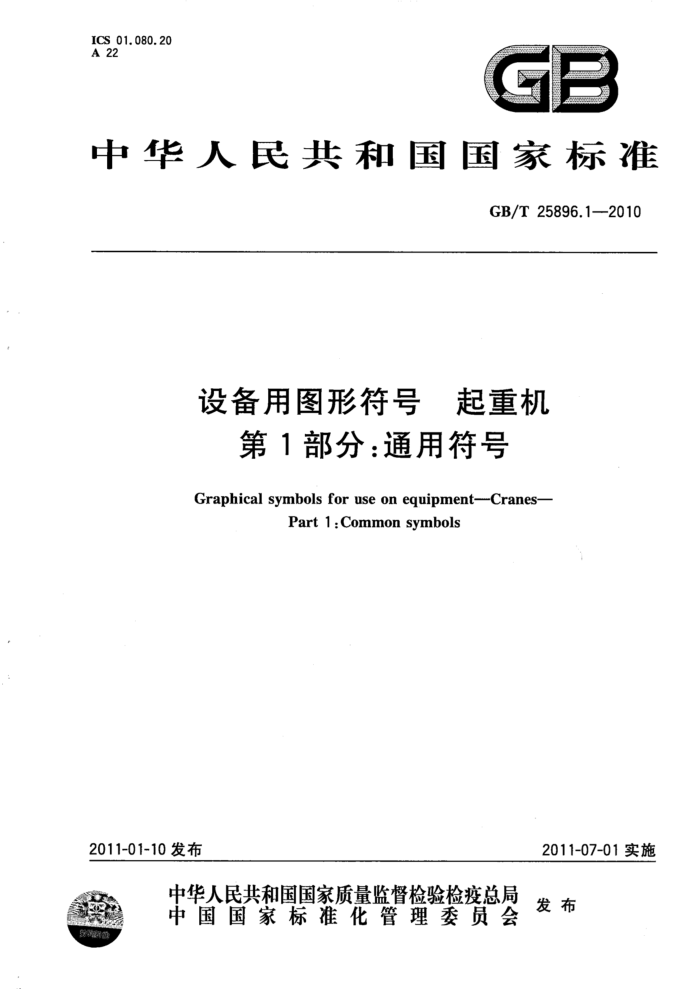

ICS 01.080.20 A 22
GB
中华人民共和国国家标准
GB/T25896.1—2010
设备用图形符号 起重机
第1部分：通用符号
Graphical symbols for use on equipment--Cranes-
Part 1 :Common symbols
2011-07-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准设备用图形符号起重机
第1部分：通用符号 GB/T25896.1—2010
*
中国标准出版社出版发行北京复兴门外三里河北街16号
邮政编码：100045 网址www.spc.net.cn 电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张1 字数24千字 2011年5月第一版 2011年5月第一次印刷
*
书号：155066·1-42458 定价18.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68533533 GB/T25896.12010
前 創言
GB/T25896《设备用图形符号 起重机》分为3个部分：
第1部分：通用符号； -第2部分：流动式起重机符号；第3部分：塔式起重机符号。
本部分为GB/T25896的第1部分，所规定的图形符号选自ISO7000：2004《设备用图形符号索引和一览表》和ISO7296-1：1991《起重机图形符号第1部分：总则》，图形符号的编排顺序参考 ISO7296-1：1991《起重机图形符号第1部分：总则》。
本部分由全国图形符号标准化技术委员会（SAC/TC59)提出并归口。 本部分起草单位：中国标准化研究院、机械科学研究总院。 本部分主要起草人：张亮、白殿一、杨东拜、邹传瑜、陈永权。
I GB/T 25896.12010
设备用图形符号 起重机
第1部分：通用符号
1范围
GB/T25896的本部分规定了用于起重机的通用图形符号。 本部分适用于起重机的操作控制器、指示器等，表明起重机设备的特征、操作指示、功能、状态等；也
适用于与起重机设备相关的文件，如使用说明书等。
2规范性引用文件
下列文件中的条款通过GB/T25896的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15565.1图形符号术语第1部分：通用 GB/T16902.1一2004图形符号表示规则设备用图形符号第1部分：原形符号
3术语和定义
GB/T15565.1确立的术语和定义适用于GB/T25896的本部分。
4图形符号
起重机通用符号见表1。 5应用 5.1本部分在应用中，如还需使用其他符号，则应从GB/T25896的其他部分中选取。 5.2图形符号的应用应遵循GB/T16902.1一2004中8.3的规定。 5.3 使用图形符号时应按表1中的图形符号进行等比例放大或缩小。 5. 4 表1中位于图形符号四周的角标不构成图形符号的内容，仅为图形符号复制及应用的依据。
表1起重机通用符号
序号 图形符号
含义
说 明
?
7
单向运动 Movement in one direction
ISO 7296-1:1991(001)
001
J GB/T25896.1—2010
表1(续)
图形符号 F
序号
含义
说明
7 V
控制杆双向运动 Control lever working movement in two ISO7000:2004(1680) directions
-
002
V L
L 7
厂
顺时针连续旋转 Direction of continuous rotation,clockwise
003
ISO70002004(0004)
V
L 7
L
T
逆时针连续旋转 Direction of continuous rotation, counter- ISO7000:2004(0004) clockwise
004
L 厂
L
双向旋转 Rotation in two directions
K V
005
ISO70002004(0005)
L
L
往返限位旋转 Limited part of a rotation and return
006
ISO 7000:2004(0938)
右转 Turn right
007
ISO 7000;2004(0927)
J
7
左转 Turn left
008
ISO 7000:2004(0927)
2 GB/T25896.1—2010
表1(续)
序号
含义
说明
图形符号
左-右双向运动 Movement in two directions:left-right
009
ISO7000:2004(1681)
通(电源) On(power)
010
ISO 7296-1:1991(010)
0 0 ? 忆
断(电源） Off(power)
011
ISO 7296-1:1991(011)
通/断（按-按） On/off(push-push)
012
ISO 7296-1:1991(012)
通/断（按钮开关） .On/off(push button)
013
ISO 7296-1:1991(013)
负载装置，提升 Load-lifting attachment,lift
014
ISO 7000:2004(1682)
负载装置，下降 Load-lifting attachment,lower
015
ISO 7000:2004(1683)
3 GB/T25896.1—2010
表1 (续)
序号
图形符号
含义
说 明
23
臂架上仰；向内变幅 Derrick in;luff in
JSO7000;2004(1684)
016
臂架下降；向外变幅 Derrick out;luff out
017
ISO 7000;2004(1685)
s
伸缩臂(悬臂)伸出 Telescopic jib (boom)extended
018
ISO 7000:2004(1686)
伸缩臂(悬臂)缩回 Telescopic jib (boom)retracted
019
ISO 7000:2004(1687)
蟹爪式起重机移动：前进-后退 Crab traversing;forward-reverse
020
ISO 70002004(1688)
不
起重机前行 Crane travelling forward
021
ISO7000:2004(1689)
1 V
起重机后退 Crane travelling in reverse
ISO 7000;2004(1690)
022 GB/T25896.1—2010
表1(续)
序号
含义
说明
图形符号
[
起重机前进-后退 Crane travelling forward-reverse
ISO7000:2004(1691)
023
爬升式起重机，爬升 Climbing crane,climb
024
ISO 7000;2004(1692)
爬升式起重机，下降 Climbing crane,descend
025
ISO7000:2004(1693)
-
X
抓斗打开 Clamshell bucket,open
140
ISO 7000:2004(1495)
V V
7
抓斗关闭 Clamshell bucket,close
141
ISO 7000:2004(1496)
O]
负载磁铁接触 Load magnet on
026
ISO 7000:2004(1694)
6
负载磁铁脱离 Load magnet off
027
ISO7000:2004(1695)
7
5
