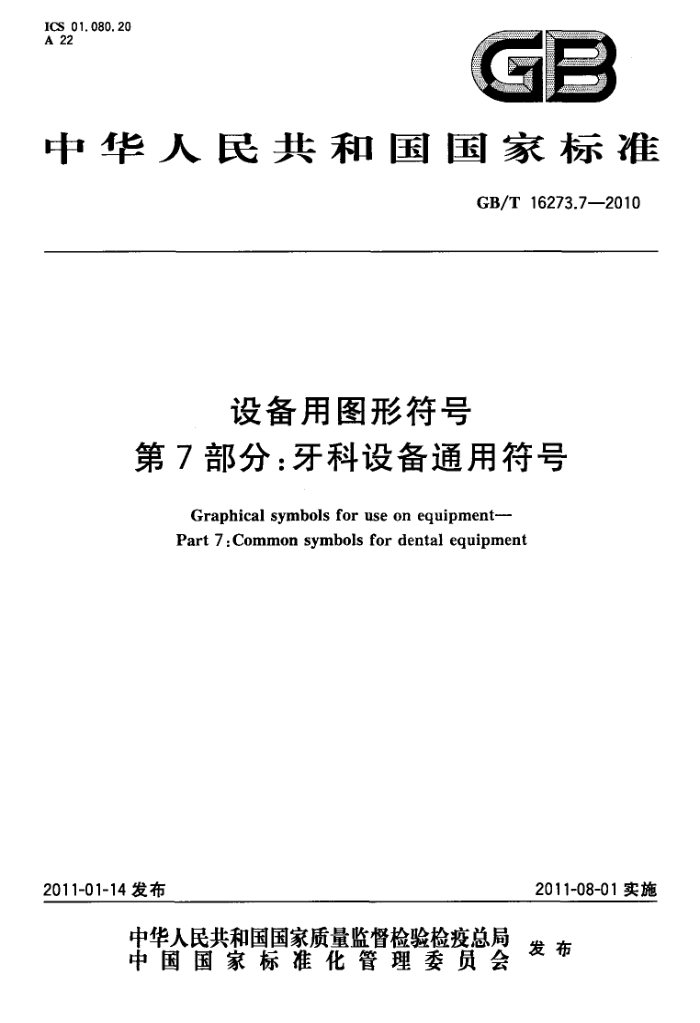

ICS 01. 080. 20 A 22
中华人民共和国宝家标雅
GB/T 16273.7—2010
设备用图形符号
第7部分：牙科设备通用符号
Graphical symbols for use on equipment--- Part 7 :Common symbols for dental equipment
2011-08-01 实施
2011-01-14 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 16273.7—2010
前言
GB/T16273《设备用图形符号》目前分为以下部分：
第1部分：通用符号；一第2部分：机床通用符号；第3部分：电焊设备通用符号；一第4部分：带有箭头的符号；第5部分：塑料机械通用符号； -第6部分：运输、车辆检测及装载机械通用符号； -第7部分：牙科设备通用符号；第8部分：办公设备通用符号；
一
本部分为GB/T16273的第7部分，所规定的符号选自ISO7000:2004《设备用图形符号 索引和一览表》和ISO9687：1993《牙科设备图形符号》，符号的编排顺序参考ISO9687。
本部分按照GB/T1.1一2009给出的规则起草。 本部分由全国图形符号标准化技术委员会（SAC/TC59)提出并归口。 本部分起草单位：中国标准化研究院、北京积水潭医院、机械科学研究总院、北京口腔医院。 本部分主要起草人：邹传瑜、白殿一、张亮、徐小川、陈永权、郭汀、强毅、陈再红、丁笑乙。
1 GB/T 16273.7—2010
设备用图形符号
第7部分：牙科设备通用符号
1 范围
GB/T16273的本部分规定了用于各种牙科设备的通用图形符号。 本部分适用于牙科设备的操作控制器、指示器及连接插口，表明牙科设备的特征、操作指示、功能、
状态等；也适用于与牙科设备相关的文件，如使用说明书等。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T15565.1图形符号术语第1部分：通用 GB/T16273.1设备用图形符号第1部分：通用符号 GB/T16273.4设备用图形符号第4部分：带有箭头的符号 GB/T16902.1一2004图形符号表示规则设备用图形符号第1部分：原形符号
3术语和定义
GB/T15565.1界定的术语和定义适用于本文件。
4图形标志
牙科设备通用符号见表1。
5 应用
5.1图形符号的应用应遵循GB/T 16902.1一2004中8.3的规定。 5.2使用图形符号时应按表1中的图形符号进行等比例放大或缩小。 5.3表1中位于图形符号四周的角标不构成图形符号的内容，仅为图形符号复制及应用的依据。 5.4本部分应与GB/T16273.1和GB/T16273.4配合使用。
1 GB/T 16273.7-2010
表1牙科设备通用符号
含
义
说明
序号
图形符号广
A
牙科椅 Dental patient chair
001
ISO 7000 :2004(1819)
牙科椅,旋转 Dental patient chair , rotation
002
ISO 7000:2004(1820)
L
牙科医生座椅 Dental operator's stool
003
ISO 7000 : 2004(1821)
1
L
1
7
牙科口腔灯 Dental operating light
004
ISO 7000:2004(1822)
V
V
牙科治疗仪 Dental unit
005
ISO 7000:2004(1823)
辅助治疗仪 Assistant's unit
006
ISO 7000:2004(1824)
L
漱口池 Spittoon; Cuspidor
007
ISO 7000 :2004(1825)
2 GB/T 16273.7—2010
表1 (续) 含
图形符号 1
说明
义
序号
带出水装置的漱口池 Spittoon with water fountain
008
ISO 7000 : 2004(1826)
7
水槽 Sink cabinet
ISO 7000 :2004(1827)
009
牙科边柜 Dental cabinet
ISO 7000:2004(1828)
010
7
涡轮牙钻 Dental turbine
011
ISO 7000 :2004(1843)
L T
L T
7
带照明的涡轮牙钻 Dental turbine with illumination
ISO 7000 : 2004(1842)
012
X
L
L
1
7
低压电动马达涡轮牙钻 Dental low voltage electric motor
013
ISO 7000 :2004(1840)
7 7
L 7
RE
带照明的低压电动马达涡轮牙钻 Dental low voltage electric motor with illu- mination
014
ISO 7000 :2004(1841)
L
L
3 GB/T 16273.7—2010
表 1 (续) 含
说明
图形符号 r
义
序号
7
气动马达涡轮牙钻 Dental air motor
015
ISO 7000:2004(1838)
L 厂
1 7
RLA 带照明的气动马达涡轮牙钻
016
ISO 7000 :2004(1839)
Dental air motor with illumination
1 7
L 7
多功能喷枪(空气一水) Multifunction syringe (air-water)
017
ISO 7000 :2004(1837)
L 7
7
纤维导光手柄 Fibre-optic handpiece
018
ISO 7000 :2004(1836)
L. 广
1 7
超声波洁治器 Ultrasonic scaler
019
【nC
ISO 7000:2004(1835)
-1 7
L r
牙髓活力测量器 Pulp-tester
020
ISO 7000 :2004(1834)
L 7
L r
inn 电动外科手柄 L
021
ISO 7000 :2004(1833)
Electro-surgical handpiece
L
4 GB/T 16273.7—2010
表1(续）
说 明
序号
义
图形符号 1
含
吸引手柄 Suction handpiece
022
ISO 7000:2004(1831)
带手动控制阀的吸引手柄 Suction handpiece with hand controlled-valve
023
ISO 7000:2004(1832)
!
吸睡器 Saliva ejector
024
ISO 7000:2004(1829)
L
带手动控制阀的吸睡器 Saliva ejector with hand controlled -valve
ISO 7000 :2004(1830)
025
V
水循环式漱口池 Spittoon with water circulation
026
ISO 7000:2004(1806)
水胶体连接器 Hydrocolloid-connector
027
IS0 7000 :2004(1805)
180°℃ sss
在标明的温度下消毒 Sterilizable up to the temperature specified
ISO 7000 :2004(1844)
028
5 GB/T 16273.7—2010
表1 (续)
序号
图形符号
义
说 明
含
液面控制 Ligquid level control
V
029
ISO 7000:2004(1850)
L
U形管 U-trap
ISO 7000 :2004(1845)
030
L
化学水处理 Chemical water treatment
031
ISO 7000:2004(1851)
X >
手动控制阀 Hand controlled-valve
032
ISO 7000 :2004(1852)
脚踏开关 Foot switch
033
ISO 9687 :1993(36)
手动开关 Manual switch
034
ISO 9687:1993(37)
0
X射线 X-ray
ISO 9687 : 1993(38)
035
