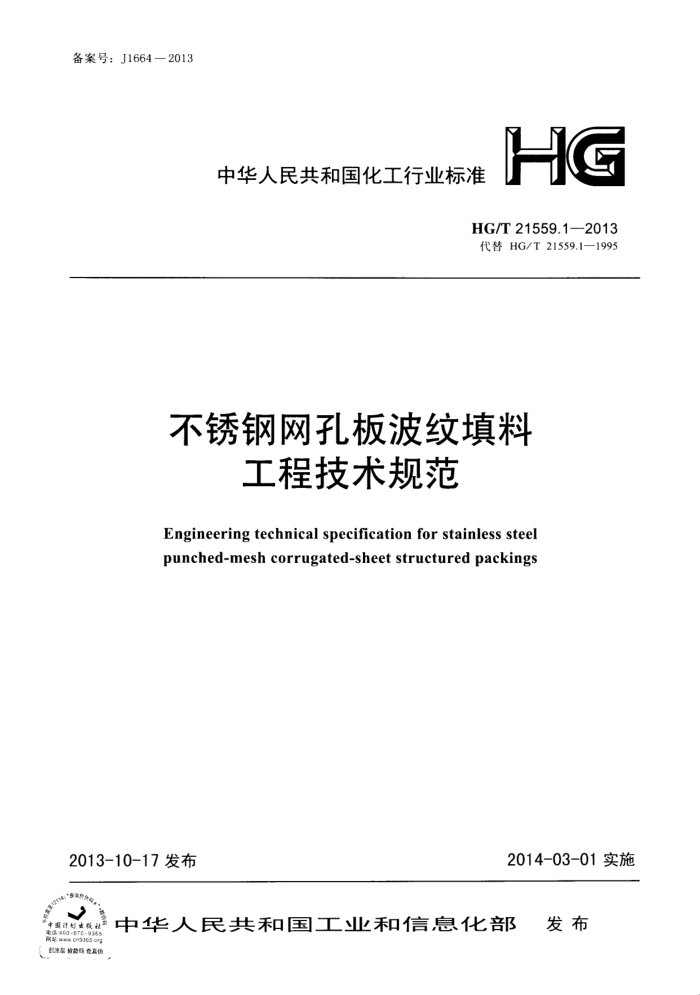

备案号：J1664一2013
HG
中华人民共和国化工行业标准
HG/T21559.1—2013 代替HG/T21559.11995
不锈钢网孔板波纹填料
工程技术规范
Engineering technical specification for stainless steel punched-mesh corrugated-sheet structured packings
2014-03-01实施
2013-10-17发布
中华人民共和国工业和信息化部 发布
计财出版社
翻涂层输数码查真价 中华人民共和国化工行业标准
不锈钢网孔板波纹填料
工程技术规范
Engineering technical specification for stainless steel punched-mesh corrugated-sheet structured packings
HG/T21559.1—2013
主编单位：全国化工化学工程设计技术中心站
华陆工程科技有限责任公司
批准部门：中华人民共和国工业和信息化部实施日期：2014年3月 1日
中国计划出版社
2014 北 京 中华人民共和国化工行业标准
不锈钢网孔板波纹填料工程技术规范
HG/T 21559.1—2013
☆
中国计划出版社出版网址：www.jhpress.com
地址：北京市西城区木棵地北里甲11号国宏人厦C座3层邮政编码：100038电话：（010）63906433（发行部）
新华书店北京发行所发行河富华印刷包装有限公司印刷
880mm×1230mm1/162.75印张 72千字 2014年5月第1版 反2014年5月第1次印刷
印数1—1200册
☆
统一书号：1580242·342
定价：35.00元
版权所有侵权必究侵权举报电话：（010）63906404
如有印装质量问题，请寄本社出版部调换 中华人民共和国工业和信息化部
公告
2013年第52号
工业和信息化部批准《甲基丁烯醇聚醚》等811项行业标准，其中：化工行业标准149项、有色行业标准105项、黄金行业标准5项、冶金行业标准15项、建材行业标准3项、机械行业标准39项、航空行业标准69项、船舶行业标准53项、汽车行业标准42项、纺织行业标准63 项、轻工行业标准59项、石化行业标准42项、民爆行业标准1项、电子行业标准50项、通信行业标准116项，现予以公告。
以上化工行业标准由化工出版社出版，纺织、有色及黄金行业标准由中国标准出版社出版，冶金行业标准由冶金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，航空行业标准由中国航空综合技术研究所组织出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，汽车行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，石化行业标准由中国石化出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：12项化工行业标准编号、标准名称和起始实施日期。
中华人民共和国工业和信息化部
二〇一三年十月十七日 附件：
12项化工行业标准编号、标准名称和起始实施日期
被代替标准名称 起始实施日期
标准名称
序号
标准编号
化工矿山企业初步设计内容和深度的规定
HG22801—1993 2014-03-01
138 HG/T22801—2013
HG/T20567—1994 2014-03-01 HG/T20677—1990 2014-03-01
139 HG/T20567—2013 热油炉技术条件 140 HG/T20677—2013 橡胶衬里化工设备设计规范
不锈钢网孔板波纹填料工程技术规范
HG/T21559.1—1995 2014-03-01
141 HG/T21559.1—2013
142 HG/T20569—2013 机械搅拌设备 143 HG/T21641—2013 管道工厂化预制技术规范 144 HG/T20578—2013 真空预压法加固软土地基施工技 HG/T20578—1995 2014-03-01
HG/T20569—1994 2014-03-01
2014-03-01
术规程
HG20504—1992 2014-03-01
145 HG/T20504—2013 化工危险废物填埋场设计规定 146 HG/T20657—2013 化工采暖通风与空气调节术语
2014-03-01
塔填料流体力学及传质性能测试
2014-03-01
147 HG/T20577-2013 规范
化工建设项目环境保护监测站设计规定化工建设项目废物焚烧处置工程设计规范
148 HG/T20501—2013
HG20501—1992 2014-03-01
149 HG 20706--2013
2014-03-01 前言
本规范根据工业和信息化部（工信厅科［2010]74号文）和中国石油和化学工业联合会（中石化联质发E2010]222号文)的要求，由中国石油和化T勘察设计协会组织全国化工化学.工程设计技术中心站会同华陆工程科技有限责任公司编制。
本规范自实施之日起代替《不锈钢网孔板波纹填料》HG/T21559.1--1995。 《不锈钢网孔板波纹填料》HG/T21559.1--1995白发布日实施至今已10余年，由于规整填料
具有效率高、通量大、压降低、持液量小的优点，在石油化工行业及相关行业中通过工程设计应用，对于提高塔器的传质分离效果.保证设计质量，特别是在节能降耗方面发挥了较大作用，取得了很大的经济效益和社会效益。随着我国石化工业的高速发展以及国家对节能减排的高标准要求，原标准在某些方面已不能适应工程设计的需求.因此对《不锈钢网孔板波纹填料》HG/T21559.1一1995进行了全面修订。
在修订过程中，主编单位进行了比较广泛的调查研究，总结了多年来工程设计及建设的需求及存在问题，与该产品技术的开发单位上海化工研究院及研制推广应用单位无锡市雪浪化工填料有限公司并会同天大天久科技股份有限公司共同编写，还征求了国内传质分离技术专家的意见，最后由全国化工化学工程设计技术中心站完成编制。
本规范共8章，主要技术内容是：不锈钢网孔板波纹填料的规格及特性参数、流体力学参数及塔径计算、传质性能参数及填料层高度计算、填料的制造技术要求和工程安装要求及检验要求等。
本规范与《不锈钢网孔板波纹填料"HG/T21559.1--1995相比主要变化如下： 1.标准名称修订为《不锈钢网孔板波纹填料工程技术规范》，由于该项新技术在工程设计及老
厂改造中应用日益广泛.它在增产、节能减排中创造了显著的经济效益和社会效益，为满足工程设计、建设的需求进行修订。
2.原标准给出的2种填料.已不能满足设计、建设的需要，修订中对填料规格扩大到4种，并对其特性参数进行了补充，给出了计算方法。
3.增加了填料的流体力学参数及塔径计算以及填料的传质性能参数及填料层高度计算，填料塔工艺设计中最重要的任务是确定塔径及填料高度。直径由气液二相流动的流体力学性能确定，填料高度不仅与填料的流体力学性能有关，更重要的是与填料层内的传质性能相关。本次修订中增加了泛点压降法计算塔径，以及传质单元高度法计算填料高度的方法及数据。
4.由于填料塔的质量保证与填料的制造技术要求和安装要求以及检验标准密切相关，因此，修订中将这部分的内容也重点、全面地进行厂补充。
5.根据2008年7月中华人民共和国住房和城乡建设部建标[20087182号文件的规定，本规范的修订全面按照新颁发的《工程建设标准编写规定》进行编写。
6.增加了前言、总则、术语、附录、本规范用词说明、条文说明等新规定的内容，并按照新规定的格式、内容要求进行了编写，更加详细地说明了本规范的编写目的及适用范围.对一些重要的术语进 行了规范化说明，对规范中条文的内容，按照标准编写的规定进行了说明。
7.增加了术语、英文目次，以及术语名称的英文对照。 8.原标准第5章“制造要求”，其中对填料盘箍的有关要求条文删去。原标准第6章“检验与验
收”和第7章“标志、包装及储运”取消，这些内容可按照《不锈钢丝网波纹填料》HG/T21559.3- 2005的规定在制造厂执行，本规范作为引用标准写在条文中。
本规范由中国石油和化学工业联合会提出并归口。 本规范的技术内容由全国化工化学工程设计技术中心站负责解释（地址：陕西省西安市高新技
术产业开发区唐延南路7号华陆大厦，邮编：710065）。
本规范在执行过程中如有意见或建议，请寄送全国化工化学工程设计技术中心站本规范主编单位、参编单位、参加单位、主要起草人和主要审查人：主编单位：全国化工化学工程设计技术中心站
华陆工程科技有限责任公司（化工部第六设计院）
参编单位：上海化工研究院国家高效分离塔填料及装置技术研究推广中心
无锡市雪浪化工填料有限公司天津天大天久科技股份有限公司
参加单位：杭州华纳塔器科技有限公司
上海唐华化工填料有限公司南通华鑫传质设备科技有限公司萍乡市迪尔化工填料有限公司萍乡圣峰填料有限公司
主要起草人：王抚华束世平赵汝文朱有伟主要审查人：费维扬 张志炳 张毅航褚雅志 高常明 元奉军陈维平张敏卿周建跃
朱夏霖徐敬先 程惠亭 朱志亮
II 目
次
1 总 则 2
1 )
术 语规格及特性参数 3. 1 规格 3.2 特性参数流体力学参数及塔径计算 4.1 泛点气速和载点气速计算 4.2 湿填料层压降计算 4. 3 持液量 4. 4 塔径计算传质性能参数及填料层高度计算
(2) i ) 5) (5 ) (7 ) (7) (7) (9) (9) (10) (10) (11) (12) (12) (12) (13) (13) (14) (16) (16) (16) (17) (17) (18) (19) (19) (20) (20) (20) (21) (23) (24) (25) I
4
5
5.1 传质性能参数计算 5.2填料层高度计算填料的制造技术要求 6.1材料 6.2机械加工及装配填料的安装要求及检验 7. 1 填料的安装要求 7. 2 填料安装的检验及规程
6
8 标记
8.1 代号 8.2 示例
附录A 网孔板波纹填料特性参数计算
A. 1 比表面积计算 A. 2 空隙率计算 A.3 堆积密度计算 A. 4 水力直径计算
附录 B 填料的流体力学及传质性能计算
B. 1 填料性能的计算 B. 2 填料流体力学性能计算 B.3 填料传质性能计算
本规范用词说明引用标准名录条文说明
