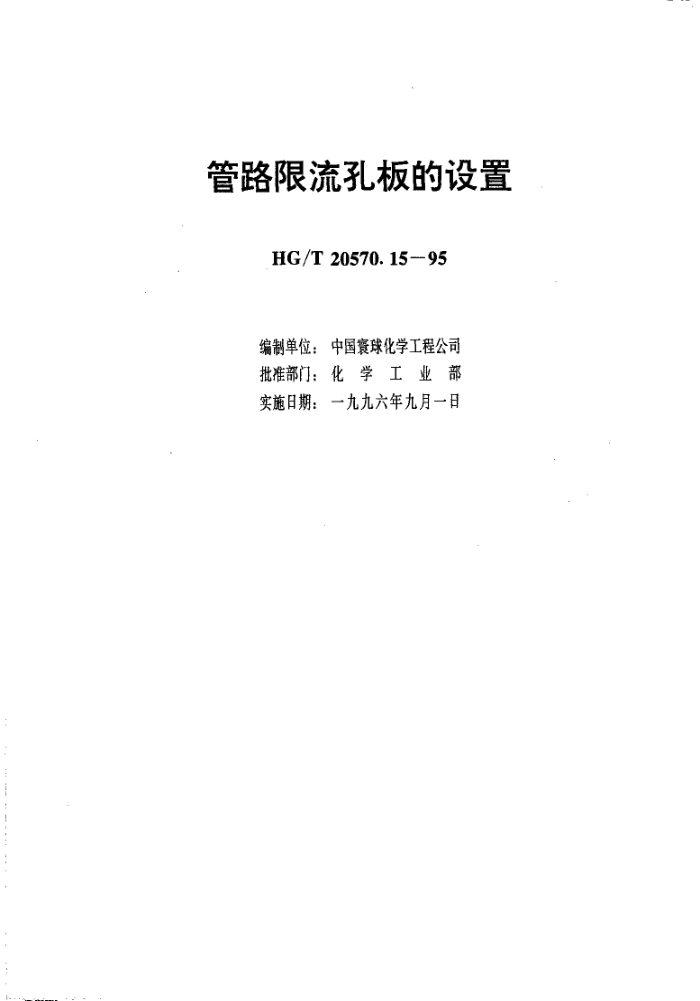

HGT 20570.15-1995 管路限流孔板的设置
1 应用范围
1.0.1 限流孔板设置在管道中用于限制流体的流量或降低流体的压力。限流孔板应用于以下几个方面∶
1.0.1.1 工艺物料需要降压且精度要求不高。
1.0.1.2 在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时，可在阀门上游串联孔板。
1.0.1.3 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道（低流量保护管道）、分析取样管等场所。
1.0.1.4 需要降压以减少噪声或磨损的地方，如放空系统。
1.0.2 本规定除注明外，压力均为绝对压力。
2 分类及选型要点
2.0.1 分 类
限流孔板按孔板上开孔数分为单孔板和多孔板;按板数可分为单板和多板。
2.0.2 选型要点
2.0.2.1 气体、蒸汽
为了避免使用限流孔板的管路出现噎塞流，限流孔板后压力（P2）不能小于板前压力（P，）的 55%，即P∶≥0.55P1，因此当P2<0.55P1时，不能用单板，要选择多板，其板数要保证每板的板后压力大于板前压力的 55%。
2.0.2.2 液 体
（1） 当液体压降小于或等于2.5MPa时，选择单板孔板。
（2） 当液体压降大于2.5MPa时，选择多板孔板，且使每块孔板的压降小于2.5MPa。
2.0.3 孔数的确定
2.0.3.1 管道公称直径小于或等于150mm 的管路，通常采用单孔孔板;大于150mm 时，采用多孔孔板。
2.0.3.2 多孔孔板的孔径（d。），一般可选用12.5mm，20mm，25mm，40mm。
在计算多孔孔板时，首先按单孔孔板求出孔径（d），然后按式（2.0.3）求取选用的多孔孔板的孔数（N）。
