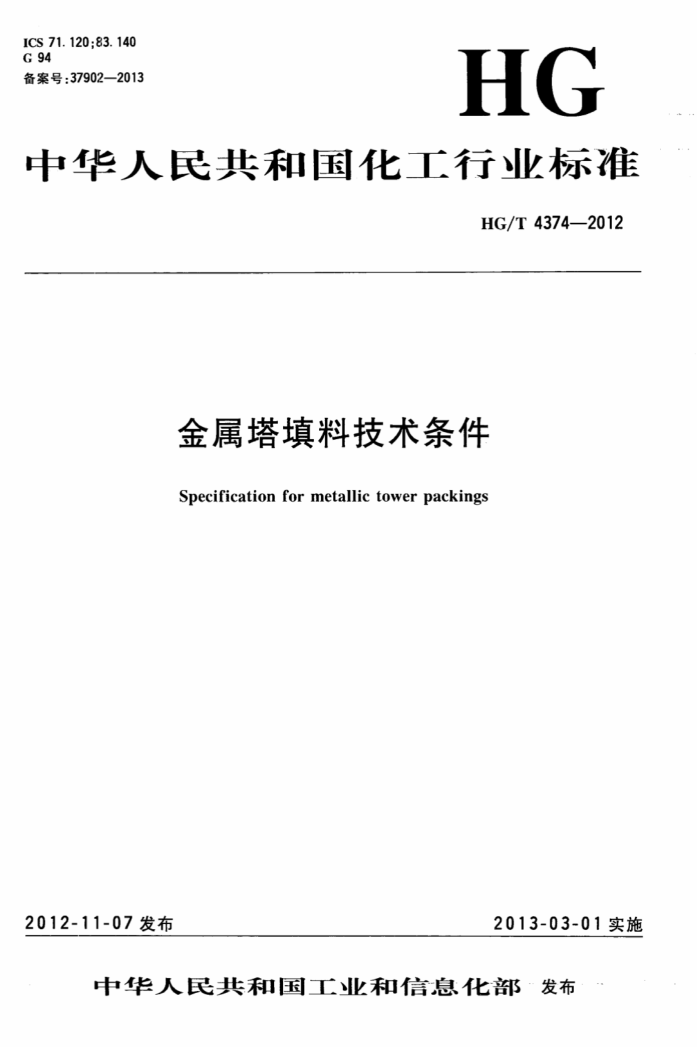

ICS71.120;83.140 G 94 备案号：37902—2013
HG
中华人民共和国化工行业标准
HG/T 4374—2012
金属塔填料技术条件
Specification for metallic tower packings
2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部·发布 HG/T 43742012
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准的附录A～附录J为规范性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本标准主要起草单位：萍乡市华顺环保化工填料有限公司、萍乡市中天化工填料有限公司、天华化
工机械及自动化研究设计院、江西省工业陶瓷质量监督检验站，
本标准主要起草人：陈、段世荣、侯一兵、王雷、高洪跃、邬树其。
建筑321-标准查询网 www. jz.321. net HG/T4374—2012
金属塔填料技术条件
1范围
本标准规定了金属塔填料的产品分类、要求、试验方法、检验规则及标志、包装和贮运。 本标准适用于石油和化学工业及其他工业的填料塔内使用的金属填料。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T708冷轧钢带和钢带的尺寸、外形、重量及允许偏差 GB/T710优质碳素结构钢热轧薄钢板和钢带 GB/T3280不锈钢冷轧钢板和钢带 GB/T5330工业用金属丝编制方孔筛网
3术语和定义
下列术语和定义适用于本文件。 金属塔填料metallictowerpackings 各种专门设计的环形、鞍形、球形、板形、波纹形及其组合形状的金属件。用于塔内提供相接触的表
面积，以促进液体与液体之间、气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应。 4分类 4.1材质
金属塔填料产品按其主要所采用的材质分为碳钢和不锈钢两类。
4.2型式
金属塔填料按其型式有散堆填料和规整填料。金属散堆填料有拉西环、鲍尔环、矩鞍环、阶梯环、共轭环、扁环、八四内弧环七种构型；金属规整填料有孔板波纹填料、网孔板波纹填料和丝网波纹填料三种构型。 4.3规格
金属散堆塔填料产品按其公称直径分为$16mm、Φ25mm、$38mm、$50mm、$76mm等规格；金属规整填料按其比表面积有125、250、350、450、500、700等规格，填料的直径和高度按塔的直径和床层高度。
其他型式和规格的金属塔填料可由供需双方协商制造，其质量要求除按合同专门规定外，仍应符合本标准规定。 5要求 5.1外观质量
金属塔填料的外观应规整、清洁、无锈蚀，表面色泽要均一，不得有飞边、毛刺和裂痕等缺陷。 5.2材质
不锈钢塔填料所用的材质应符合GB/T3280的要求，碳钢塔填料所用的材质应符合GB/T710和 GB/T708的要求，丝网波纹填料所用的丝网应符合GB/T5330的要求。选用的材料必须要有质量检验合格证书。
1 HG/T4374—2012 5.3形状尺寸和特性数据
不锈钢塔填料的形状尺寸和特性数据应符合附录A附录J的规定。碳钢塔填料的外形尺寸应符合附录A～附录J的规定，壁厚可以按不锈钢填料的相应规格从小到大增加20%～50%，特性数据应按实际壁厚做相应调整计算。
金属塔填料的材料密度按7850kg/m3，金属塔填料特性数据仅供使用参考，不作为验收依据。 5.4抗压强度
金属塔填料的抗压强度应符合表1规定的要求。
表1金属塔填料的抗压强度要求
填料的型式
材质不锈钢碳钢
散堆填料/（N/mm）
规整填料/MPa
≥6 ≥8
≥1. 5 >2
6检验方法 6.1外观质量
外观质量用目视法在自然光和相当于自然光的照明条件下检验。 6.2尺寸偏差
尺寸偏差用精度不低于0.02mm的游标卡尺进行检测。测量两个不同部位的同一尺寸，取其平均值作为测量结果。 6.3抗压强度
选取具有足够压力，装有变形测量标尺，测力精度达0.01kN的试验机。取至少5个填料样品为组试样。散堆填料试样取其公称直径的轴向或径向两者中承受载荷较薄弱的方向为测试受力方向；规整填料取其在塔内实际承受载荷的方向为测试受力方向。将试样放置于试验机压板正中，压板的直径至少为试样的1.5倍。试验时，平稳均匀地以10mm/min～20mm/min或0.5kN/min～2.5kN/min 的速度加载，读取试样受力线方向结构尺寸变形量达到10%时的压力值，对散堆填料试样除以其受力线长度，作为其抗压强度；对规整填料试样除以其受力方向的面积，作为其抗压强度。以其算术平均值作为最终试验结果，并报告所用的加载速率。 7 检验规则 7.1检验项目
所有产品出厂前都必须做出厂检验，检验项目为外观质量、尺寸偏差和抗压强度。 7.2组批规则
金属塔填料应成批验收。以相同原料、工艺和设备等条件下制成的同一规格的金属塔填料作为一批。散堆填料以不大于50m3为一个批量；规整填料盘径不大于800mm，以不大于5m3为一个批量，规整填料盘径大于800mm，以不大于10m3为-个批量。 7.3抽样规则
对每批产品应采用具有代表性、随机性的方式进行抽样，抽样数按产品型式和规格不同，应符合表2规定。
2
建筑321---标准查询网 www. jz321. net HG/T4374—2012
表2金属塔填料的检验抽样数
取样数 20只 10只
填料的型式
公称直径50mm 公称直径>50mm
散堆填料
规整填料
按总盘数的10%，但不少于2盘
7.4判定规则 7.4.1对于金属塔填料的外观质量和外形尺寸检验，不合格率不超过5%时，判该批产品为合格；如不合格率超过5%时，则应从同一批产品中抽取双倍数量的样品进行复验，以复验结果作为最终结果，如复验的不合格率仍超过5%时，则判该批产品为不合格品。 7.4.2对于金属塔填料的抗压强度首次检验合格，则判该产品该指标为合格；如首次检验不合格，则需从同一批产品中再抽取同样数量的试样，对该项目进行复验，以复验结果和首验结果的平均值作为最终结果，如仍不合格，则判该批产品为不合格。 7.4.3对因外观质量或尺寸超差被判为不合格的一批产品，允许供方剔除不合格品后重新组批提交检验。 8标志、包装和运 8.1金属塔填料产品出厂应有产品合格标志，并标明如下内容：
a）产品名称及标准编号； b）产品的生产批号； c）产品的材质、型号和规格； d）生产企业的名称、地址。
8.2金属塔填料散堆填料般为塑料编织袋包装，规整填料一般为纸箱或木箱包装。每袋包装注明数量。如需方有特殊要求，也可由供需双方协商，按协议要求进行包装。包装时必须牢靠，以保证在运输时不产生破袋或损坏。 8.3金属塔填料在装卸、运输时要平稳轻放，严禁抛掷或重压，以防止变形损坏。 8.4金属塔填料应贮存在室温不超过35℃的仓库，严禁暴晒或雨淋。
