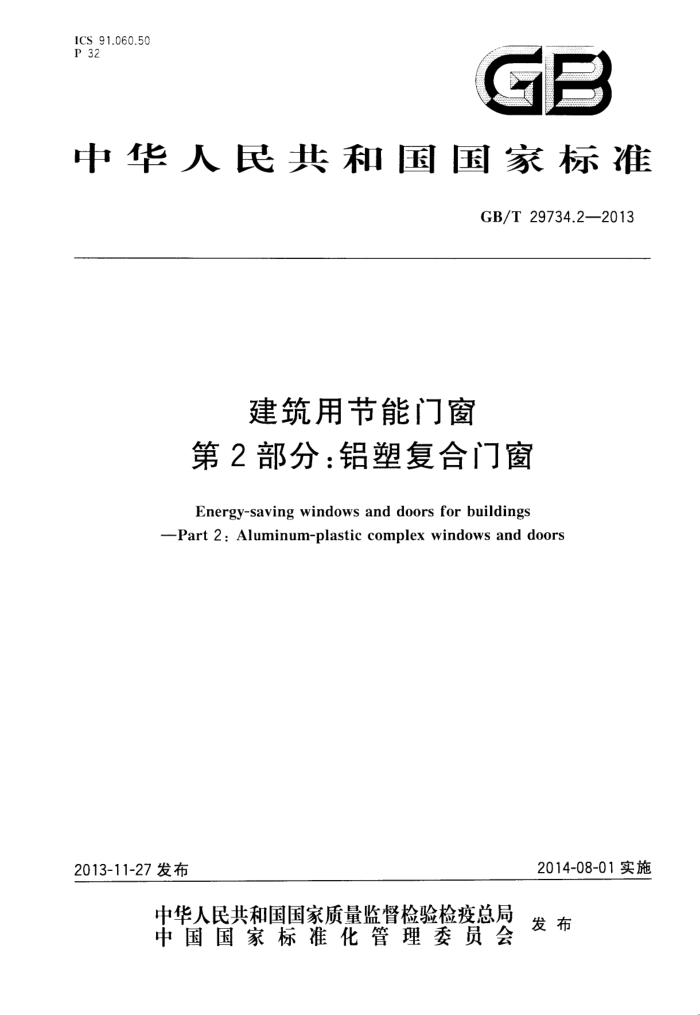

ICS 91.060.50 P 32
GB
中华人民共和国国家标准
GB/T29734.2—2013
建筑用节能门窗第2部分：铝塑复合门窗
Energy-saving windows and doors for buildings Part 2 : Aluminum-plastic complex windows and doors
2014-08-01实施
2013-11-27发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T29734.2—2013
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类、代号、规格和标记 5 材料 6 要求 7 试验方法 8 检验规则
10 13 14 16
标志、包装、运输和贮存附录A（规范性附录） 铝塑复合型材技术要求及检测方法附录B（资料性附录） 常用材料标准
9 GB/T29734.2—2013
前言
GB/T29734《建筑用节能门窗》分为两个部分：
第1部分：铝木复合门窗；第2部分：铝塑复合门窗。
本部分为GB/T29734的第2部分。 本部分按照GB/T1.1---2009给出的规则起草。 本部分由中华人民共和国住房和城乡建设部提出。 本部分由全国建筑幕墙门窗标准化技术委员会（SAC/TC448）归口。 本部分起草单位：中国建筑科学研究院、广东省建筑科学研究院、中国建筑金属结构协会塑料门窗
委员会、深圳市新山幕墙技术咨询有限公司、北京中新方建筑科技研究中心、广东坚朗五金制品股份有限公司、中国南玻集团股份有限公司、河南省建筑科学研究院有限公司、哈尔滨中大化学建材有限公司、 湖北弘毅建筑装饰工程有限公司、北京诺托建筑材料有限公司、北京新立基真空玻璃技术有限公司、北京美驰建筑材料有限责任公司、秦皇岛欧泰克节能门窗有限公司、天津市建筑工程质量检测中心、重庆华厦门窗有限责任公司、长春市建筑节能检验中心、浙江省新世纪工程检测有限公司、宁波和邦检测研究有限公司、沈阳正典铝建筑系统有限公司、北京嘉寓门窗幕墙股份有限公司，
本部分主要起草人：王洪涛、石清、张士翔、闫雷光、杜继予、刘忠伟、杜万明、许武毅、杨彦芳、 冯伟刚、王少重、河红、蒋毅、柴木多、金仁哲、江勇、张春林、栗涛、张荣喜、李叶、顾剑英、秦剑、杨向东、 张志成、侯园园。
I GB/T29734.2—2013
建筑用节能门窗第2部分：铝塑复合门窗
1范围
GB/T29734的本部分规定了铝塑复合门窗的术语和定义、分类、代号、规格和标记、材料、要求、试
验方法、检验规则、标志、包装、运输和贮存。
本部分适用于采用铝塑复合型材加工制作的建筑用门窗。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2680建筑玻璃 可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB5237.1 铝合金建筑型材第1部分：基材 GB5237.2 铝合金建筑型材第2部分：阳极氧化型材 GB 5237.3 铝合金建筑型材 第3部分：电泳涂漆型材 GB 5237.4 铝合金建筑型材 第4部分：粉末喷涂型材 GB 5237.5 铝合金建筑型材 第5部分：氟碳漆喷涂型材 GB 5237.6 铝合金建筑型材 第6部分：隔热型材 GB/T 5823 建筑门窗术语 GB/T 5824 建筑门窗洞口尺寸系列 GB/T 7106 建筑外门窗气密、水密、抗风压性能分级及其检测方法 GB/T 8484 建筑外门窗保温性能分级及其检测方法 GB/T 8485 建筑门窗空气声隔声性能分级及其检测方法 GB/T 8814 门、窗用未增塑聚氯乙烯（PVC-U)型材 GB 11614 平板玻璃 GB/T 11793 未增塑聚氯乙烯（PVC-U)塑料门窗力学性能及耐候性试验方法 GB/T 11944 中空玻璃 GB/T11976 建筑外窗采光性能分级及检测方法 GB/T12003 未增塑聚氯乙烯(PVC-U)塑料窗 外形尺寸的测定 GB/T14154 塑料门垂直荷载试验方法 GB/T14155 整槿门软重物体撞击试验 GB/T22632 门扇抗硬物撞击性能检测方法 GB/T 29739 门窗反复启闭耐久性试验方法 JC/T1079真空玻璃 JGJ113建筑玻璃应用技术规程 JGJ/T151 建筑门窗玻璃幕墙热工计算规程
1 GB/T 29734.2--2013
3术语和定义
GB/T5823、GB/T5824界定的以及下列术语和定义适用于本文件。
3.1
铝塑复合型材 aluminum-plasticcomplexprofile 建筑铝合金型材与未增塑聚氯乙烯（PVC-U)塑料型材道过机械方法复合为--体并共同承担荷载
作用的门窗用型材。 3.2
铝塑复合门窗aluminum-plasticcomplexwindowsanddoors 采用铝塑复合型材制作框、扇杆件结构的门、窗的总称。
3.3
主要受力杆件majorload-bearingframemember 门窗立面内承受并传递门窗自身重力及水平风荷载等作用力的中横框、中竖框、扇挺等：型材，以
及组合门窗拼槿框型材。
[GB/T8478--2008,定义3.4］
4 分类、代号、规格和标记
4.1 分类和代号 4.1.1 窗按开启形式
窗按开启形式分类与代号见表1。
表1 窗按开启形式分类与代号
悬窗
开启形式分类
固定窗 平开窗
推拉衡 T
上悬窗 SX
中悬窗 ZX
下悬窗 平开下悬窗 xx
R
代号注：百叶窗代号为Y、纱扇代号为S。
G
PX
4.1.2 ：门按开启形式
门按开启形式分类与代号见表2。
表 2 ：门按开启形式分类与代号
平开门 P
平开下悬门
推拉门 T
折叠门 Z
开启形式分类
推拉下悬门
代号注：纱扇代号为S.
PX
TX
4.2 2规格
门、窗的规格由门、窗的宽度构造尺寸(W)和高度构造尺寸（H)的千、百、十位数字，前后顶序排列 2
