ICS 91.060.50 P 32

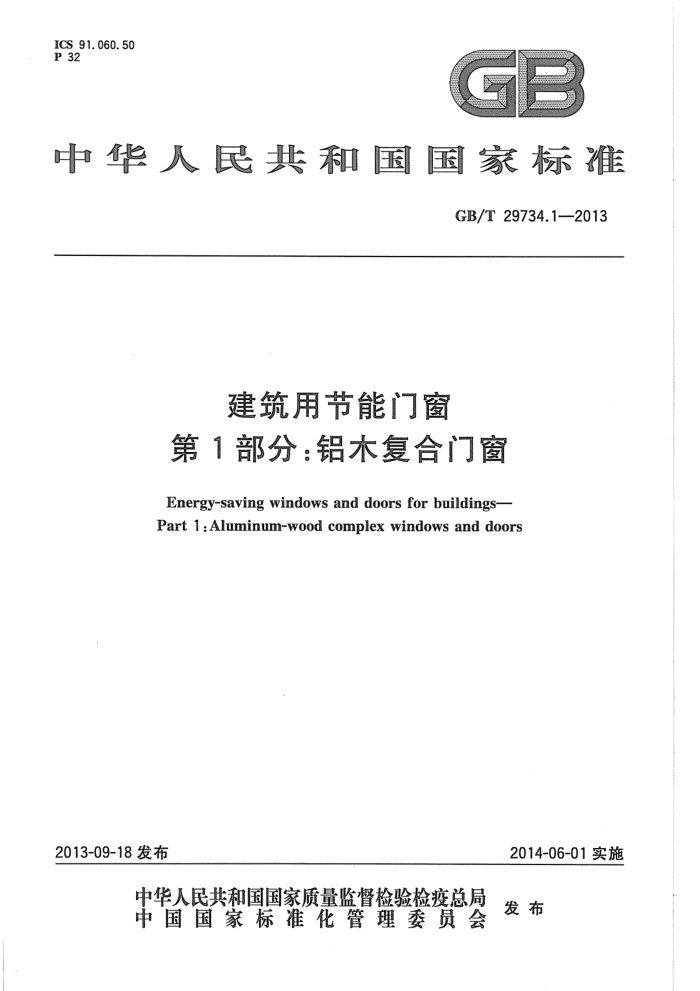

中华人民共和国国家标准
GB/T29734.1-2013
建筑用节能门窗第1部分：铝木复合门窗 Energy-saving windows and doors for buildings- Part 1 : Aluminum-wood complex windows and doors
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 29734.12013
目 次
前言 1 范围 2规范性引用文件 3术语和定义 4 分类和标记 5 一般要求要求
2
5
6
6
7试验方法· 8 检验规则…. 9产品标志、合格证书、使用说明书， 10包装、运输和贮存. 附录A（资料性附录）木材及水性涂料附录B（资料性附录）铝木复合门窗杆件设计计算方法
12 13 15 16 17
19 GB/T29734.1—2013
前言
GB/T29734《建筑用节能门窗》分为以下两个部分：
第1部分：铝木复合门窗；第2部分：铝塑复合门窗。
本部分为GB/T29734的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中华人民共和国住房和城乡建设部提出。 本部分由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 本部分起草单位：中国建筑金属结构协会铝门窗幕墙委员会、河北奥润顺达窗业有限公司、北京美
驰建筑材料有限责任公司、浙江瑞明节能门窗股份有限公司、广东坚朗五金制品股份有限公司、上海申邦发展有限公司、席勒（北京)木制品有限公司、上海金粤幕墙有限公司、浙江加兰建筑节能科技有限公司、浙江雅德居节能门窗有限公司、四川省光泓铝塑木门窗型材有限公司、上海研和门窗（系统）有限公司。
本部分主要起草人：黄圻、魏贺东、柴木多、董呈明、杜万明、邱鹏、鲍羽逊、曾煜、杨庭贵、王跃江、 詹庆富、陈国东。 GB/T29734.1—2013
建筑用节能门窗第1部分：铝木复合门窗
1范围
本部分规定了铝木复合门窗的术语和定义、分类和标记、一般要求、要求、试验方法、检验规则、产品标志、合格证书、使用说明书、包装、运输和贮存。
本部分适用于铝合金型材与木型材复合制作的建筑门窗。 本部分不适用于防火、防盗等特种用途门窗。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB5237（所有部分）铝合金建筑型材 GB/T5823 建筑门窗术语 GB/T7106 建筑外门窗气密、水密、抗风压性能分级及检测方法 GB/T 8484 建筑外门窗保温性能分级及检测方法 GB/T8485 建筑门窗空气声隔声性能分级及检测方法 GB/T 9158 建筑用窗承受机械力的检测方法 GB/T 9969 工业产品使用说明书总则 GB/T 11944 中空玻璃 GB/T11976 建筑外窗采光性能分级及检测方法 GB/T13306 标牌 GB/T14155 整门软重物体撞击试验 GB/T14436 工业产品保证文件总则 GB18580一2001室内装饰装修材料人造板及其制品中甲醛释放限量 GB/T21140-2007指接材非结构用 GB/T 23999 室内装饰装修用水性木器涂料 GB/T 29049 整门垂直荷载试验 GB/T29530 平开门和旋转门抗静扭曲性能的测定 JC/T1079 真空玻璃 JG/T1923 建筑门窗反复启闭性能检测方法 JGJ113建筑玻璃应用技术规程 JGJ/T151 建筑门窗玻璃幕墙热工计算规程 LY/T1635 木材防腐剂 LY/T1787集成材非结构用 GB/T 29734.1—2013
3术语和定义
GB/T5823界定的以及下列术语和定义适用于本文件。
3. 1
铝木复合门窗aluminum-woodcomplexwindowsanddoors 采用铝合金型材与木型材通过连接卡件或螺钉等连接方式制作的框、扇构件的门窗。
3. 2
指接材finger-jointedlumber 以锯材为原料经指加工、胶合接长制成的板方材。 [GB/T21140-2007,定义3.1]
3.3
集成材glue-laminatedtimber 将纤维方向基本平行的板材、小方材等在长度、宽度和厚度方向上集成胶合而成的材料。
3. 4
连接卡件jointinglatches 用于铝合金型材与木型材之间的结构连接件。
4分类和标记
4.1分类 4.1.1结构分类
按铝合金型材和木型材的组合结构形式（如图1所示)分类，见表1。
表1结构形式分类
类 别 a型 b型
组合结构形式铝合金型材为主要受力杆件木型材为主要受力杆件
a）铝合金型材为主要受力杆件
b）木型材为主要受力杆件
说明： 1- 木型材； 2 - 铝合金型材； 3- 一连接卡件。
图1铝木复合门窗型材截面示意
2
