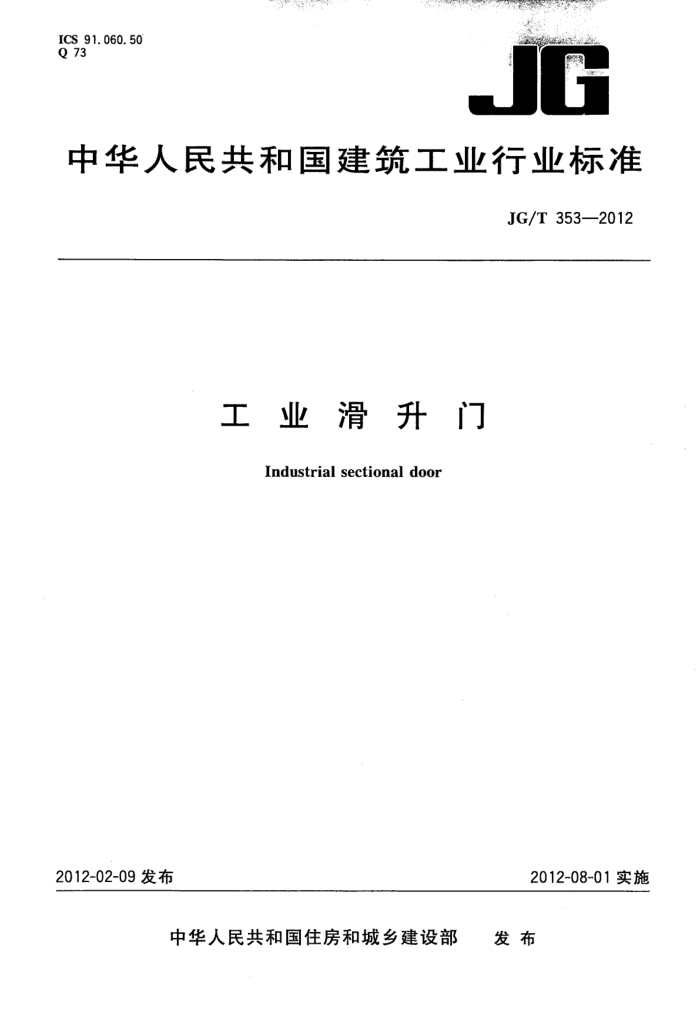

ICS 91.060.50 Q 73
中华人民共和国建筑工业行业标准
JG/T 353—2012
工业滑升门
Industrial sectional door
2012-02-09发布
2012-08-01实施
中华人民共和国住房和城乡建设部
发布 JG/T 353—2012
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：辽宁圣维机电科技股份有限公司。 本标准参加起草单位：江苏金秋竹集团有限公司、沈阳金恒工贸有限公司、霍曼（北京)门业有限公
司、沈阳远兴自动门制造有限公司、许昌施普雷特机电设备有限公司、上海宝产三和门业有限公司、无锡市苏可自动门制造有限公司、北京海威洛德门业有限公司、烟台电机有限公司、上海佩佛自动化控制设备有限公司、无锡旭峰门业制造有限公司、北京红日升工贸有限公司、无锡捷阳节能科技有限公司、珠洲市赛富自动门有限责任公司、上海快联物流技术有限公司。
本标准主要起草人：於健、王丽清、毛宏伟、谭云红、刘军、杨光旭、冯永杰、张庆东、陈艳梅、苏可、 张丽芬、林夕范、刘儒炎、杨旭峰、王洪文、顾国东、张云祥、潘利锋。 JG/T353—2012
工业滑升门
1范围
本标准规定了工业滑升门的术语和定义、分类、代号及标记、一般要求、要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于工业建筑出入口使用的滑升门
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T708冷轧钢板、钢带的尺寸、外形、重量及允许偏差 GB912碳素结构钢和低合金结构钢热轧薄钢板和钢带 GB/T1239.3冷卷圆柱螺旋弹簧技术条件第3部分：扭转弹簧 GB/T2518连续热镀锌钢板及钢带 GB/T5824 建筑门窗洞口尺寸系列 GB/T 6388 运输包装收发货标志 GB/T8484一2008建筑外门窗保温性能分级及检测方法 GB/T8485—2008 建筑门窗空气声隔声性能分级及检测方法 GB/T12754彩色涂层钢板及钢带 GB/T13306 标牌 GB/T13914 冲压件尺寸公差 GB/T20118 一般用途钢丝绳 GB/T21558 建筑绝热用硬质聚氨酯泡沫塑料 GB/T24498 建筑门窗、幕墙用密封胶条 JG/T325 工业滑升门开门机 QB/T3806 建筑物隔热用硬质聚氨酯泡沫塑料 YS/T431 铝及铝合金彩色涂层板、带材
3术语和定义
下列术语和定义适用于本文件。
3. 1
工业滑升门industrialsectionaldoor 带有动态平衡系统，门扇两侧的滚轮沿导向系统整体上下运行的门。
3. 2
标准转弯运行方式 standardlift 门扇沿导向系统转弯运行，见运行方式示意图1a)。 JG/T353-2012
3. 3
高位转弯运行方式hishlift 门扇沿导轨向上运行一段后转弯运行，见运行方式示意图1b）。
3.4
垂直提升运行方式 verticallift 门扇沿轨道垂直提升运行，见运行方式示意图1c)。
：线
C
标准转弯运行方式
b) 高位转弯运行方式
垂直提升运行方式
a)
c)
说明：
一墙体；一滑升门。
1
2-
图1运行方式示意图
3. 5
门扇doorleaf 由单块或若干块门板相互连接，板间采取密封措施组成的板状构件。
3.6
保温门板insulatedpanel 通过填充保温材料或采用特殊工艺，达到保温性能要求的门板。
3.7
平衡系统balancing 由扭簧或配重物、钢丝绳、绳轮、轴、支撑架等构件组成，起平衡门扇作用的组件。
3. 8
导向系统guidanceelement 由导轨、固定件、滚轮等构件组成，引导门扇定向运动的组件。
3. 9
安全保护装置safetydevice 防止门扇运行过程中或出现故障时伤及人员或物体的装置。
3. 10
人行小门passdoor 在工业滑升门的门扇中，单向开启用于行人通行的小门。
2 JG/T353—2012
3. 11
运行空间headroom 门扇运行占用的空间。
4 分类、代号及标记
4.1 分类及代号 4.1.1 按门扇运行方式分类及代号：
a) 标准转弯运行方式，代号为B； b) 高位转弯运行方式，代号为G； c) 垂直提升运行方式，代号为Z。
4.1.2 按驱动形式分类及代号：
a) 电动带手动功能工业滑升门，代号为D； b) 手动门，代号为S。
4.1.3 按门扇类型分类及代号：
a) 保温型工业滑升门，代号为W； b) 非保温型工业滑升门，代号为F。
4.1.4 按隔声性能分类及代号：
a) 对门扇隔声性能有要求时，代号为GS； b) 对门扇隔声性能无要求时，代号为FS。
4.2标记 4.2.1标记方法
工业滑升门的标记，由工业滑升门（GHM)、分类代号、门洞口宽高尺寸、标准号组成。
GHM-OOOO OO 口口
JG/T353-2012
门洞高度，cm 门洞宽度，cm 隔声性能分类代号门扇类型分类代号驱动形式分类代号运行方式分类代号
4.2.2标记示例
示例：垂直电动运行，且具有保温、隔声性能，门洞口宽度为4000mm、高度为3600mm的工业滑升门，标记为：
GHM-ZDWGS4036JG/T353—2012。
5 5一般要求
5.1使用条件
工业滑升门正常使用条件：
3
