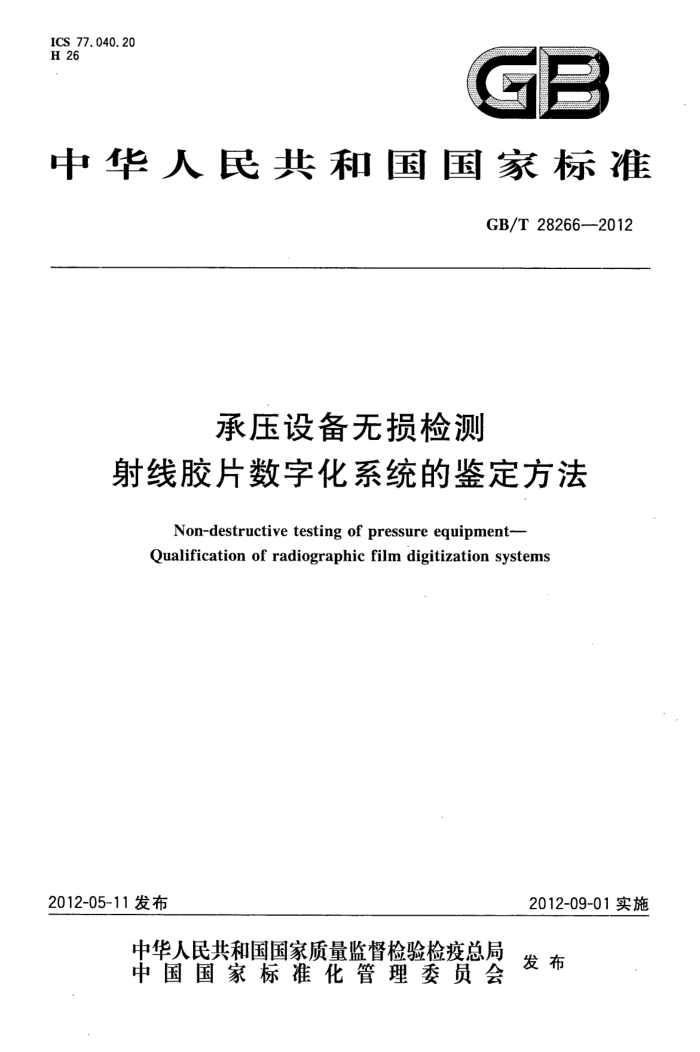

ICS 77.040.20 H 26
C E
中华人民共和国国家标准
GB/T28266--2012
承压设备无损检测
射线胶片数字化系统的鉴定方法
Non-destructive testing of pressure equipment- Qualification of radiographic film digitization systems
2012-05-11发布
2012-09-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共 和国
国家标准承压设备无损检测
射线胶片数字化系统的鉴定方法
GB/T28266—2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.75 字数17千字 2012年8月第一版 2012年8月第一次印刷
书号：155066·1-45345定价16.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T28266—2012
前言
本标准按GB/T1.1一2009给出的规则起草。 本标准第1章参考BSEN14096-1：2003《无损检测射线胶片数字化系统的鉴定方法第1部
分定义、图像质量参数的定量测量、标准参考胶片和定性控制》（英文版)中第1章“范围”。
本标准第3章参考BSEN14096-12003《无损检测射线胶片数字化系统的鉴定方法第1部分定义、图像质量参数的定量测量、标准参考胶片和定性控制》（英文版）和BSEN14096-2：2003《无损检测射线胶片数字化系统的鉴定方法第2部分最低要求》（英文版）中第3·章“术语和定义”。
本标准第4章参考BSEN14096-1：2003《无损检测射线胶片数字化系统的鉴定方法第1部分 定义、图像质量参数的定量测量、标准参考胶片和定性控制》（英文版）中第4章“评价过程”。
本标准第5章参考BSEN14096-1：2003《无损检测射线胶片数字化系统的鉴定方法第1部分 定义、图像质量参数的定量测量、标准参考胶片和定性控制》（英文版）中第5章“标准参考胶片”。
本标准第6章参考BSEN14096-2：2003《无损检测射线胶片数字化系统的鉴定方法第2部分 最低要求》（英文版)中第4章“数字化质量等级”和第5章“胶片数字化质量等级最低要求”。
本标准第7章参考BSEN14096-1：2003《无损检测射线胶片数字化系统的鉴定方法第1部分定义、图像质量参数的定量测量、标准参考胶片和定性控制》（英文版)中第6章“数字化系统的质量控制和长期稳定性”。
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准起草单位：中国特种设备检测研究院、北京航空航天大学、上海欧鑫影像设备有限公司。 本标准主要起草人：丁克勤、梁丽红、陈光、傅健、王笑梅、陈异同、杨民、张佳银。 GB/T28266-2012
承压设备无损检测
射线胶片数字化系统的鉴定方法
1范围
本标准规定了射线胶片数字化系统的基本性能参数及其评价方法、射线胶片数字化技术性能等级
和标准参考胶片，并规定了钢制和铝制工件的射线胶片数字化时采用的系统应达到的性能等级。
本标准适用于将射线胶片转换为数字图像的技术和系统。 本标准不适用于胶片数字化图像的后续处理和显示。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T12604.2无损检测术语射线照相检测
3术语和定义
GB/T12604.2界定的以及下列术语和定义适用于本文件。
3. 1
射线胶片数字化系统radiographicfilmdigitisationsystem 借助光学探测器探测胶片的透光度，输出反映透光度的电信号，并将电信号转化为数字信号传送到
计算机，形成数字图像。简称数字化系统。 3. 2
扫描孔径（SA） -scanningaperture 扫描形成的数字图像中一个像素所对应的胶片上的区域。扫描孔径大小是决定数字化系统空间分
辨率的主要因素。 3.3
像素尺寸（P）pixelsize 扫描形成的图像中，每一行（水平）或一列（垂直)相邻两像素的中心间距。
3. 4
光学密度(D) optical density 照射光强与穿过胶片的透照光强之比的常用对数值。 按式(1)计算：
D=lel
.( 1 )
式中： I。照射光强； Ip 一穿过胶片的透照光强。 GB/T 28266-2012
3.5
边缘扩展函数（ESF）edgespreadfunction 阶跃函数通过数字化系统后的输出曲线。
3.6
数字化系统不清晰度（U,）digitiserunsharpness 扫描孔径、散射等因素引起的图像边缘模糊。用ESF曲线上幅值的10%和90%对应点之间的几
何距离来描述。 3.7
空间频率（f）spatialfrequency 单位长度上正弦状信号周期变化的次数，用每毫米线对数(lp/mm)来测量。
3.8
空间截止频率（f。）spatialfrequencymaximumvalue 理论上，由奈奎斯特采样定理决定，用每毫米线对数（lp/mm）表示。 按式(2)计算：
1 2×P
f.
(2)
3.9
调制传递函数（MTF）modulationtransferfunction ESF经差分和傅立叶变换后的归一化函数，如图1所示。描述了数字化系统的不清晰度。
3. 10
密度范围（D）densityrange 可测量的最大与最小光学密度之差。
3. 11
特征传递曲线（CTC）characteristictransfercurve 表征胶片的光学密度和数字化图像灰度值关系的曲线。
3. 12
数字分辨率digitalresolution 数字化系统模数转换器的比特数。一个数字分辨率为Nbit的数字化系统，其数字图像灰度值最
大为2N。 3. 13
密度采样宽度（ADsp）densitysamplingpitch 数字图像每增加1个灰度值所对应的胶片光学密度的变化。该密度变化由数字化系统特征传递曲
线决定。 3.14
密度对比度灵敏度（ADs）densitycontrastsensitivity 数字化系统可分辨的胶片上最小光学密度的变化。多数情况下，由数字化系统的噪声决定（光探测
器的量子噪声）。 3. 15
工作范围（ADw）workingrange 单次采集的数字化图像中，可确保最小密度对比度灵敏度的光学密度范围。是数字化图像的评价
范围。根据数字化系统的结构，不同的数字化系统可能不止一个工作范围。
2 GB/T 28266—2012
ESF
Dm
dD/dx
LSF(x)= dLSF
MTF
0. 2
f
图1系统MTF求解原理图
3. 16
单次采集singleacquisition 一次扫描完成一张射线胶片数字化的过程。
3. 17
标准参考胶片 standardreferencefilm 包含所有在本标推中描述的参考特征的工业射线胶片。
3.18
特征 targets 评价数字化系统的标准参考胶片的物理模型。
4评价方法与过程
4.1特征传递曲线、密度范围、像素尺寸和密度对比度灵敏度的评价 4.1.1阶梯形密度特征
为了测量数字化系统的特征传递曲线、密度范围和密度对比度灵敏度，标准参考胶片具有一组阶梯
3 GB/T 28266--2012
毫米线对数(lp/mm）表示。 4.2.3数字化系统不清晰度
用标准参考胶片上的阶梯形测试特征按5.2.3的规定测试。其边缘扩展函数ESF决定了数字化系统的不清晰度。 4.2.4调制传递函数
图1给出了调制传递函数的求解原理。首先，获取边缘扩展函数ESF；其次，对ESF曲线进行差分计算得到线扩展函数LSF，按式（6)计算；最后，对LSF进行傅立叶变换得到调制传递函数MTF，按式(7)计算。
LSF; =ESF; ESF1
(6)
Z元znm
MTF..
·(7)
LSF
N
LSE
理论上应在无噪声情况下进行调制传递函数的计算，在实际检测中确定ESF时，为降低噪声干扰，应沿着垂直于标准参考胶片密度梯阶的方向选取至少9条ESF曲线进行平均。MTF极限分辨率（截止频率)应选取调制度为20%处对应的分辨率。MTF是特征尺寸的函数。
5标准参考胶片
5.1概述
本标准规定的基本性能参数包括空间分辨率、空间线性度、密度范围、密度对比灵敏度以及特征传递曲线。这些基本性能参数和评价方法与标准参考胶片配合使用，用于评定胶片数字化技术和系统的质量。
标准参考胶片分为三个区域：200mm×250mm、280mm×350mm、350mm×430mm，提供了 5种用于评价数字化系统性能参数的特征，背景密度D=3，见图2所示。标准参考胶片也可根据特定的数字化系统进行定制，但应包含所有必要的测试特征。射线胶片数字化系统性能参数测试、评定应在硬件和软件设施均完备的指定机构进行。同时应确保标准参考胶片的评价区域中没有灰尘或刮痕等伪缺陷。 5.2性能测试 5.2.1扇形空间分辨率特征
由六个扇形线对构成三组特征，最大分辨率不小于201p/mm，最小分辨率1lp/mm，密度对比度 △D=2.5士0.5，且亮线条的最大密度D=0.55。三组特征的方向分别为：0°、45°、90°。最大分辨率的特征方向靠近参考测试胶片的边角。线对特征应有显示对应空间分辨率水平的参考标注：1p/mm、21p/ mm、3lp/mm、4lp/mm、5lp/mm、6lp/mm、7lp/mm、8lp/mm、9lp/mm、10lp/mm、15lp/mm和 20lp/mm. 5.2.2密度对比度灵敏度特征
由两个光学密度分别为2.00和3.50的10mm×10mm的矩形构成，分别位于光学密度为1.95 和3.40的40mm×40mm的矩形中心。
