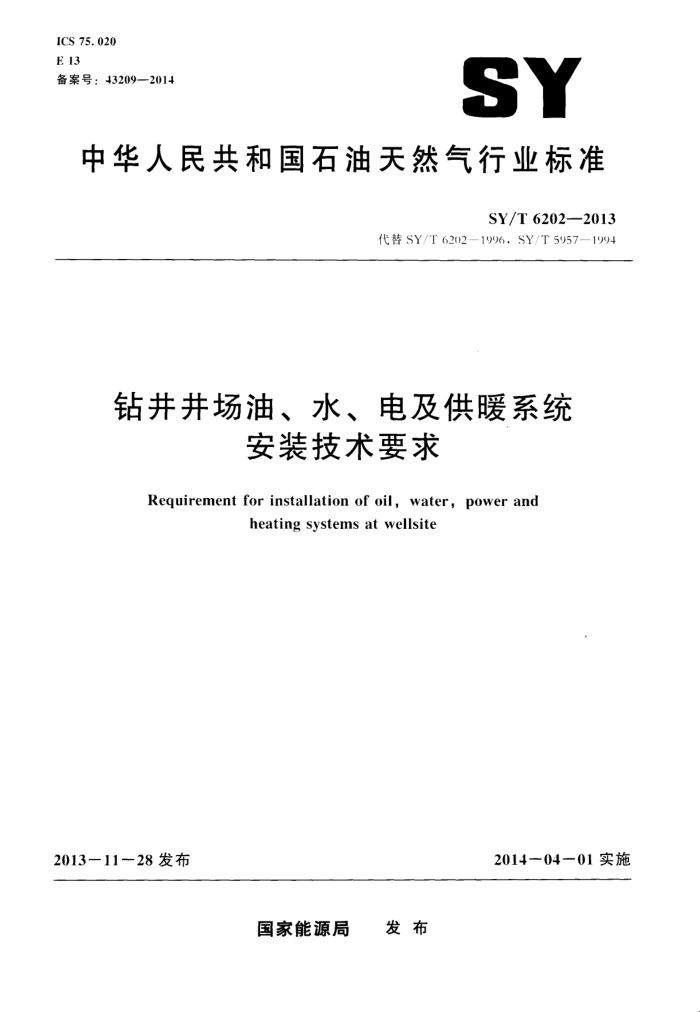

ICS 75. 020 E 13 备案号：43209—2014
SY
中华人民共和国石油天然气行业标准
SY/T 6202-—2013
代替 SY/T 6202—1996，SY/T 5957-—1994
钻井井场油、水、电及供暖系统
安装技术要求
Requirement for installation of oil, water, power and
heating systems at wellsite
2014一04一01实施
2013一11--28 发布
国家能源局 发布 SY/T 6202--2013
目 次
前言
1
范围规范性引用文件
1
2.
3 安装基本要求
供油系统供水系统供电系统供暖系统参考文献·
5
6
7 SY/T 6202--2013
前 #創言
本标准按照GB/T1.1--200）《标准化作导则第1部分：标准的结构和编写》给H的规则起草。
本标准替代SY/T6202－1996《钻井井场油、水及供暖系统安装技术要求》和SY/T5"57- —1994 《井场电气安装技术要求》。与SY/T6206·1996和SY/T5957--1994相比，主要技术变化如下：
整合修订了安装的基本要求；在供暖系统的要求中，新增了电热带、蒸汽发生器等安装技术要求；
…删除了SY/T5957--94中的钻机井场电路布置图；
删除了 SY／T 5957---94 中 3.１F320钻机的内容; 删除了 SY/T 5957—94 中 3.２ZI45钻机的内容;
---删除了SY／T595794中3.3大庆130钻机的内容，并根据月前钻井实际的类型进行合并
起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油钻井工程专业标准化委员会提出并归口。 本标准起草单位：中国石油集团西部钻探1程有限公司克拉玛依钻井公司：中国石油集团西部钻
探工程有限公司准东钻井公司；中国石油集团西部钻探「程有限公司吐哈钻井公司等单位
本标准主要起草人：李彬、郭华、常华君、赵建、庄蓉、张立伟。
Ⅱ SY/T 6202-2013
钻井井场油、水、电及供暖系统安装技术要求
1范围
本标准规定了钻井井场油、水、电、供暖系统设施的安装技术要求本标准适用于陆:各类钻机油、水、电、供暖系统设施的安装和验收
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
GB/T2819）移动电站通用技术条件 GB3836.1爆炸性环境　第1部分：设备　通用要求 GB5003建筑照明设计标准特种设备安全监察条例国务院20)）年１月1日第46次常务会议通过200)）年5月1日实施
3安装基本要求
3.1所有设备应按规定的位置进行摆放和安装，做到平整、稳固、对正、齐全、牢固；油、水、暖汽等管线应做到灵活、畅通、不漏。 3.2设备部件、附件、安全装置、护罩应完好、齐全．且固定牢靠。 3.3转动部分灵活，各类阀件灵活可靠。 3.→所有紧固件、连接件应紧固牢靠，销轴应有锁紧等安全装置．紧固件螺纹外露部分宜涂抹润滑脂防腐以及防尘等处理。 3.5各类仪器、仪表、安全阀件等计量器具和安全附件．应在检验周期范围内有效使用 3.6气温低于(℃的地区．油、水、汽等管线应采取保温措施。 3.7油罐区上方不应通过供电线路。 3.8管线经过公路或车辆通过区域，应使用钢管，并采取防压措施：过公路时．宜采用土埋的方式；车辆通过的简易路面或井场内，宜采用管线下埋的方式，下埋深度大于200)mm。 3.9距井口30)m以内的电气系统的所有电气设备（如电机、开关、照明灯具、仪器仪表、电气设备以及接插件、各种电动T具等）应符合防爆要求。防爆等级应符合GB3836.1的要求。 3.10井架上的电缆在易摩擦处应加防护套 3.11移动照明灯应采用安全电压『作灯。
←供油系统
4.1油罐 4.1.1油罐的安装摆放位置应根据井场地形、地貌、环境等因素．宜摆放在井场左侧．距井口不小于30m，距发电房不小于20m，距井控放喷管线不小于5m。
? SY/T 6202—2013
4.1.2罐的基础应平整．各罐体及附属电机的接地电阻不大于42。 4.1.3罐的底部宜加防渗膜或其他防渗设施，罐的前后高差小于50mm，左右高差小于30)mm，前端不齐度误差小于50mm 4.1.4各类油罐、桶应分类集中摆放，不应直接摆放到地面，宜使用石条、砼板、方木、金属拖撬等作为垫高物，其高度应大于100mm。 4.1.5高架罐油罐供油面应高于最高位置柴油机输油泵0).5m～1.0m；罐体支架结构稳定．无开焊断裂，连接牢固；应设置梯子，并固定牢靠。 4.2输油泵 4.2.1宜安装在油罐的底座上。 4.2.2输油泵安装应平稳牢固，无渗漏。并有可靠的接地装置，其接地电阻不大于42。 4.2.3宜安装柴油输油泵2台，机油输油泵1台，其型号宜根据实际需求进行选择。 .2.4电机设备、电源开关应具有防爆性能。 4.2.5泵的出口应连接流量计和净化器。 1.3输油管线 4.3.1管线的布局、流向应规范合理，满足钻机各供油点的需求。 4.3.2管线安装前应进行吹扫清理，管线内不应有杂物 .3.3管线的连接应牢固可靠，无渗漏现象。 4.3.4管线宜采用金属焊管；柴油主管线直径不小于40mm；机油主管线不小于25mm。 4.3.5卸油和加油管线应有可靠地接地．其接地电阻不大于42。卸油时应增设防静电导地线，防静电接地电阻不大于102。 4.→卸油平台
在地形允许的情况下，应根据油罐的数量和摆放位置进行设置，其长度不小于12m，宽度不小于4m，高度以满足罐车顺利卸尽油为宜。
５　 供水系统
5.1场外自然水源 5.1.1应在钻机搬迁前踏勘水源点、计算水量，确定输水管线的走向及水泵站的设立位置。 5.1.2在山区、丘陵或洪水多发区建立水泵站时，应将泵站建在安全区域。 5.1.3水泵应完好。水泵的排量应达到现场一台钻井泵的排量。 5.1.4　输水管线的要求：
a） 直径不小于60mm：在冬季寒冷地区，应有保温措施。 b） 管线的安装应规范，不刺不漏，并安装回水阀门。
5.1.5 井场储水罐：
a） 水罐容量应根据现场实际进行配备。 b） 安装位置根据现场实际进行摆放，一般宜安装在中间净化罐的尾端，高架水罐距水罐1m
2m。 c） 安装罐的前后高差小于50mm，左右高差小于30)mm，前端不齐度误差小于50mm。 d）罐区设置在土坎、高坡等特殊地形时，应有防滑、防塌陷等措施。
2 SY/T 6202--2013
为P（3PN）．3P（2PN）的防爆插件连接。 6.3.3钻台、机房、泵房、净化系统、井控装置的电设备、照明灯具应分设开关控制。 6.3.←并控远程控制台、井控专用探照灯应设专线。 6.3.5井场至水源处的电源线应架设在专用的电杆上，高度不小于3m，并设有漏电保护装置；电缆线应有防金属摩擦的保护措施 6.3.6井场电路若需架空时．应分路架设在专用电杆1·高度不小于3m．距柴油机、并架绷绳不小于2.5m 6.3.7配电房输出的主电缆宜从井场后部绕行，敷设在距地面200)mm高的金属电缆桥架内；或采用直埋电缆．其深度不小于30)mm，真埋电缆的上下缆沟应敷设软.上或细沙。过路地段应设有电缆保护钢管或车辆过桥。 6.3.8机房、泵房的供电线路应高于设备2.5m 6.3.9钻井液罐外侧应焊接电缆桥架和电缆穿线钢管。线路敷设在电缆桥架和电缆穿线钢管内。其 l.固定的防爆电器控制箱及防爆降压启动箱不应高于罐面500mm 6.3.10钻井液罐的防爆插件连接后．应放置密闭的分线盒内。 6.3.11电缆的敷设位置应充分考虑避免电缆受损或机械伤害。 6.3.12电气设施应有可靠的接地保护接地电阻不大于4Q。 6.3.134 钻台、井架、机房、泵房、净化系统、井控装置的电气设备及照明器具应符合GB3836.1 的防爆要求： 6.←野营房电气线路 6..1进户线应加绝缘护套。 6..2在电源总闸、各分闸后和每幢墅营房应分别安装漏电保护装置．其接地电阻不大于42。 6.5电动机 6.5.1露天使用的电动机．应有防水、防雨设施， 6.5.2电动机运转部位应加防护罩，且完好、安装牢固 6.5.3电机外壳应接地。其接地电阻不大于40 6.6　井场照明 6.6.17 井场照明应符合（iB50034的规定。 6.6.2照明线路应安装符合要求的漏电保护开关。 6.6.3移动照明电源的输出或输人电路应实行电路上的隔离 6.6.4照明灯的端电压应符含GB5003的规定。 6.7照明线路 6.7.1场照明电路使用的电缆，根据实际选择相应的电缆型号。 6.7.2单相问路的零线截面积应相同．三相四线制的工作零线和保护零线的截面积不小于相线的50%。 6.7.3井架照明电路宜采用Y（W电缆：钻台和井架二层台以上应分路供电分支照明电路宜采用 YCW电缆敷设 6.7.4进房的照明电路主回路、分支电路宜采用YC'W电缆．电缆人室过墙处应设有防水弯头．室内过墙应穿绝缘管。 6.7.5机房、钻井液循环罐电路应采用YCW耐油橡胶套电缆敷设，应有电缆槽或电缆穿线管．电 1
