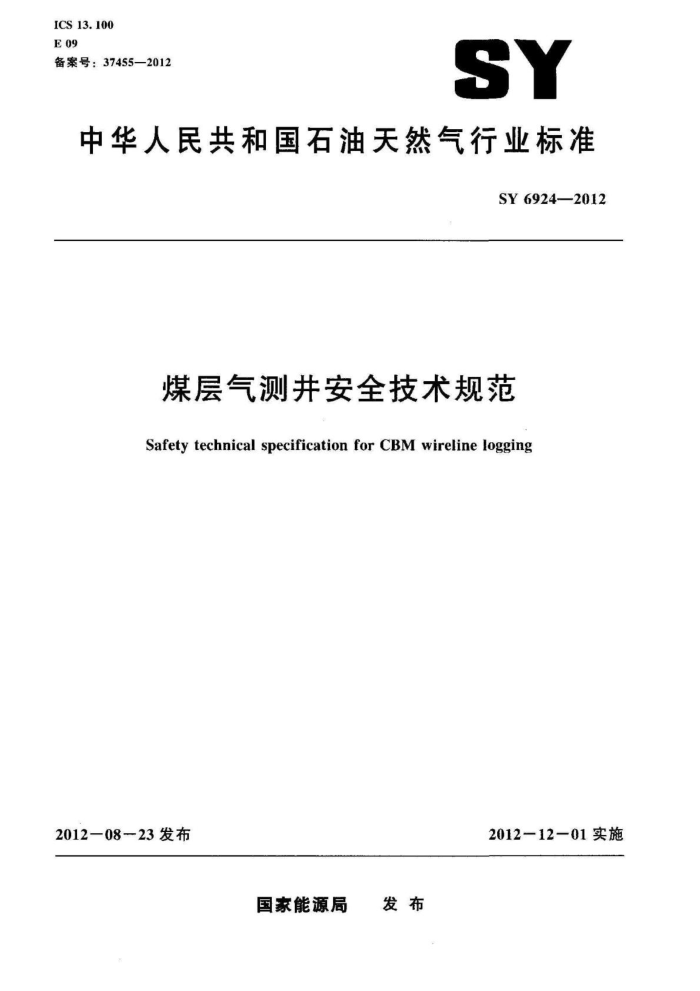

ICS 13. 100 E 09 备案号：37455—2012
SY
中华人民共和国石油天然气行业标准
SY 6924—2012
煤层气测井安全技术规范
Safety technical specification for CBM wireline logging
2012-08-23发布
2012-12—01实施
国家能源局 发布 SY6924--2012
目 次
前言
11
范围规范性引用文件基本要求生产准备 5 测井施工
1
2
3
4.
放射源及非密封放射性物质的安全使用要求应急管理
电.
7.
1 SY6924—2012
前言
本标准除第3.4.2条部分内容为推荐性外，其余条款均为强制性。 本标准按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业安全专业标准化技术委员会提出并归口。 本标准起草单位：中国石油化工股份有限公司华东分公司安全环保处、中国石化集团华东石油局
测井工程公司、中国石化集团华东石油局工程院。
本标准主要起草人：赵全忠、王家珉、赵军胜、工彦祺、张安、王安本、王毅。
三 SY6924—2012
煤层气测井安全技术规范
1范围
本标准规定了煤层气测井生产准备、测井施工和应急管理的安全要求。 本标准适用于煤层气井测井作业。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ118油（气）田非密封型放射源测开卫生防护标准 GBZ142油（气）田测井用密封型放射源卫生防护标准 SY5131 石油放射性测井辐射防护安全规程 SY/T5600石油电缆测井作业技术规范 SY5726石油测井作业安全规范 SY/T6030钻杆及油管输送测井作业技术规范 SY/T6277含硫油气日硫化氢监测与人身安全防护规程 SY/T6548石油测井电缆和连接器的使用与维护
3基本要求
3.1资质与资格 3.1.1 测并生产企业应具有“安全生产许可证”、“辐射安全许可证”，“危险品运输许可证”。 3.1.2测井队应取得从事测并作业的资质。 3.1.3测井人员资格按SY/T5600的规定执行。 3.2井场及井下条件 3.2.1 钻台千净、安全防护装置和吊升设备完好。 3.2.2丝 绞车距井口距离应不小于10m。 3.2.3井场外接电源的电压和频率应满足测井作业用电需要。 3.2.4测井作业前，钻井队应充分循环井筒内钻井液，保证井眼畅通。 3.2.5测井作业期间，相关方不应进行交叉作业。 3.3人员防护 3.3.1测井作业人员进人作业现场应穿戴劳动保护用品，符合SY5726中的现场施工安全要求的有关规定。 3.3.2从事放射工作人员的防护应按SY5131的规定执行。 SY6924-2012
3.4交通要求 3.4.1交通安全按SY5726的要求执行。 3.4.2在山区行车时，施工车辆宜配备刹车冷却系统，工作应正常。
4生产准备
4.1固定天，地滑轮的连接件应完好无损，地滑轮的连接件承受拉力不低于电缆额定拉断力的1.42 倍，天滑轮的连接件承受拉力不低于电缆额定拉断力的2倍，并定期检查。 4.2测井车接地良好，地面仪器，车辆仪表完好无损，电气系统不短路不漏电，并做好记录。 4.3车载发电机应及时更换润滑油和各类滤清器，做到输出电压和频率稳定，符合测井施工要求。 4.4天，地滑轮应及时清洗保养，做到万向头灵活可靠，零部件无松动，地滑轮不摆动，牢固可靠。 4.5深度测量系统、张力系统工作正常，定期校验并记录。 4.6定期检查绞车系统固定处，应无开焊、螺丝松动，深度，张力传感器、电缆连接器（马笼头）和鱼雷应定期检查保养并记录。 4.7张力棒在正常使用30口井后，应进行更换并记录：张力棒受力达到额定拉力值的75%，应及时更换张力棒并记录。 4.8测井电缆性能应符合SY/T6548的要求。 4.9测井队上井前应按测井任务书要求对测井仪器进行检查，将仪器固定牢靠，并采取防震措施。 4.10在含硫化氢地区测并或地质设计提示存在有毒有害气体风险时，测井队应配备便携式有毒有害气体检测仪、正压式空气呼吸器，配备标准执行SY/T6277中的有关规定。
5测井施工
5.1井口作业 5.1.1 绞车就位时，应由专人指挥。 5.1.2安装、拆卸井口设备时，钻台、绞车至少各有1人，由井口人员指挥。 5.1.3安装天，地滑轮后，监督钻井队检查游动系统及并口转盘确保刹牢、锁死， 5.1.4井场施工作业区域设警戒线，设置警示标志。 5.1.5仪器吊装前，测并作业人员应了解吊装设备的吊升能力，勘察设备摆放位置，确定吊装方法。 5.1.6放射性作业人员在井口装卸源时，执行装卸源操作规定，井口盖板、装卸源工具应灵活可靠，仪器源仓和固定螺丝符合要求。 5.1.7井口作业人员应观察并简状况、并口设备和电缆运行情况，发现问题及时报告。 5.1.8 绞车工应与井口工通信畅通，仪器上提至井口150m时应注意观察，井口工指挥要准确。 5.1.9 测井仪器出入井口时，作业人员应站在井口滑轮两侧操作，不应站在电缆和仪器之下。 5.1.10井口作业时，应将井口盖板盖好， 5.1.11测井作业人员不应动用钻井设备，涉及高空作业，应由钻井队完成。 5.1.12现场安装完毕后应进行巡回检查并记录，纠正不符合项。 5.1.13测井完毕后应回收废弃物 5.2绞车操作 5.2.1 绞车工应观察井口变化，张力变化和电缆运行状况，与操作工程师和井口工保持联系。 5.2.2绞车启动和运转、电缆上提和下放，均需预先联系，按规定信号作业。在安装和拆除井口设 2 SY6924—2012
备时，服从并口作业人员指挥，注意移动中的电缆，防止电缆打扭。 5.2.3仪器下井前应检查、校准张力系统，张力系统工作应正常 5.2.4起、下电缆时，应注意电缆张力、电缆速度、仪器深度的变化，不应空挡下放。 5.2.5电缆下放、空起速度为：套管井段小于4000m/h，裸眼井段小于3000m/h，当下井仪器距离井底、套管鞋、造斜段，煤层段等特殊井段100m时，电缆速度应不大于600m/h。 5.2.6上提电缆时，须密切注意电缆张力变化和电缆运行情况。若遇电缆张力突然增大应及时停车，上下活动电缆。待张力正常后方可继续上提电缆。 5.2.7仪器下放遇阻时，应以不大于600m/h的速度上提电缆，以正常速度下放电缆，不应超速猛冲。如果在同一井段连续遇阻3次，应记录遇阻曲线，起出下井仪器后，通知钻并队通井。 5.2.8仪器上提遇卡时，应上下活动电缆，并立即通知钻井队且报告测井主管部门。在解卡过程中测井队允许的最大净拉力值不得超过张力棒额定拉断力的75%。 5.2.9除有停留要求的测并项目外，测井电缆在裸眼并段内停留时间不应超过3min。 5.2.10在测井过程中，若有井涌迹象，应立即报告钻井队，并将下井仪器慢速起过高压地层，然后快速起出井口停止测井作业。 5.2.11起、下电缆时，绞车后不应站人，不应跨越和触摸电缆。 5.2.12夜间施工时，绞车工应打开车载井口射灯。 5.2.13施工结束，车辆行驶前应刹紧电缆滚简，应固定仪器、马丁代克等设施。 5.3仪器操作 5.3.1正确连接并下仪器，各连接处应紧固。 5.3.2 仪器设备在带电状态下不应拆卸、连接与搬运。 5.3.3张力传感器完好灵敏，井口深度对零，仪器刻度应符合要求 5.3.4工作结束后应关掉电源，固定好仪器，将各操作部件恢复到安全位置。 5.3.5水平井测井施工按SY/T6030的要求执行。
6放射源及非密封放射性物质的安全使用要求
6.17 放射源的安全使用按照GBZ142的规定执行。 6.2非密封放射性物质的安全使用按照GBZ118的规定执行。
7应急管理
7.1测井施工作业前，应根据危害识别和设计风险提示要求制定辐射事故，仪器遇卡（落井）、硫化氢中毒、井涌井喷、火灾爆炸等相应应急预案。 7.2发生辐射事故，仪器遇卡（落井）时，由测并方组织按应急预案执行，发生其他应急事件时，由钻井方组织按应急预案执行。 7.3应按要求进行应急演练，并进行讲评和记录。根据演练情况及时修订完善应急预案。
3 中华人民共和国石油天然气行业标准煤层气测井安全技术规范
