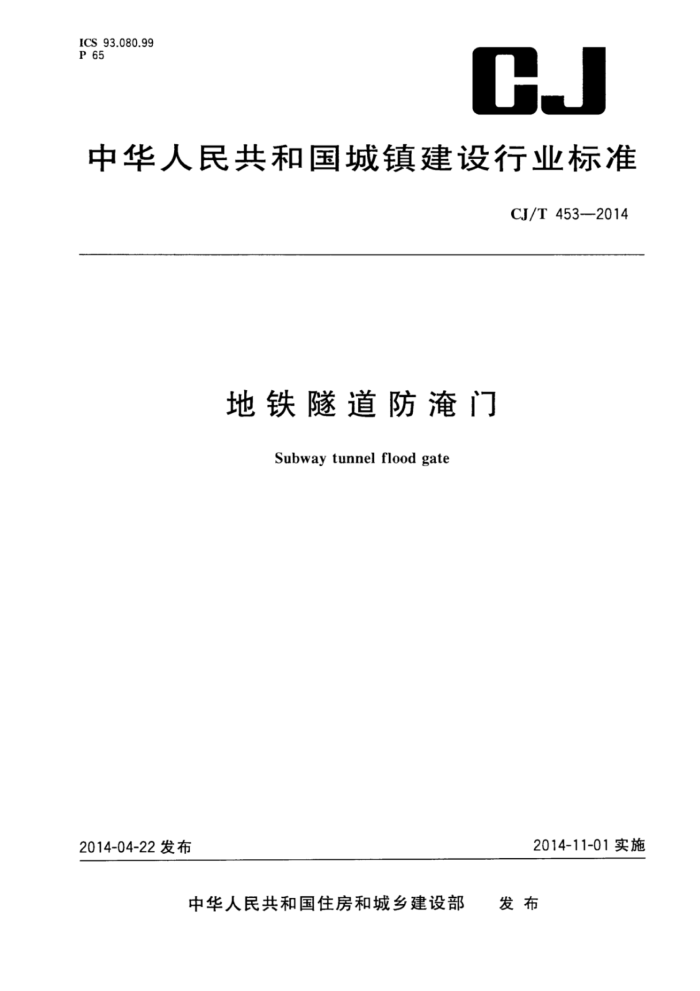

ICS 93.080.99
CJ
P 65
中华人民共和国城镇建设行业标准
CJ/T 453—2014
地铁隧道防淹门
Subwaytunnelfloodgate
2014-11-01实施
2014-04-22发布
中华人民共和国住房和城乡建设部 发布 CJ/T 453—2014
目 次
前言
m
范围规范性引用文件术语和定义分类和标记：使用条件 6 一般规定
2 3
4
5
...
要求试验方法
2
8
9 检验规则 10标志、包装、运输和贮存附录A（资料性附录） 水密性能试验附录B（规范性附录） 门启闭性能试验
8
10 11 13 CJ/T 453—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准负责起草单位：中国建筑标准设计研究院。 本标准参加起草单位：上海市地下空间设计研究总院有限公司、总参工程兵第四设计研究院、广州
地铁设计研究院有限公司、北京城建设计研究总院有限责任公司、南京市人防工程监督管理处、三门峡新华水工机械有限责任公司、南京新华人防设备广。
本标准主要起草人：张瑞龙、卢屹东、袁代光、刘颖、徐胜、王挥、王阳明、郝鲁波、黄静华、卢昌仪、 蒋盛钢、高莉萍、汪鹏、王涛、徐虎、罗业成、张开强、谢永龙。
I CJ/T 453—2014
地铁隧道防淹门
1范围
本标准规定了地铁隧道防淹门的术语和定义、分类和标记、使用条件、一般规定、要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于下穿水域地铁隧道两端安装的防淹门，其他隧道防门可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T 700 碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 1720 漆膜附着力测定法 GB/T 1732 漆膜耐冲击测定法 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB 4208 外壳防护等级（IP代码） GB/T 4776 电气安全术语 GB/T 4956 磁性基体上非磁性覆盖层厚度测量 磁性法 GB/T 14173 水利水电工程钢闸门制造、安装及验收规范 GB 50009 建筑结构荷载规范 GB 50017 钢结构设计规范 JG/T 3064 钢纤维混凝土 RFJ01--2002 人民防空工程防护设备产品质量检验与施工验收标准 SL 105 水工金属结构防腐蚀规范
3术语和定义
下列术语和定义适用于本文件。
3.1
防流门floodgate 防止水流涌入车站或隧道的密封门，一般由门体、启闭装置、机械锁定装置和就地控制系统组成，在
进出水域两端适当位置设置。 3.2
降落式门 liftingdoor 防淹门的门体采用升降启闭方式的门，门扇开启后位于隧道上方，也称落闸式门。
3.3
平开式门 flat open door 防淹门的门扇采用平开立转方式启闭的门，门扇开启后位于隧道侧面。
1 CJ/T453—2014
3.4
门体 doormainpart 防淹门中能够实现防淹功能要求的部分，主要指门扇、门框、密封装置。
3.5
就地控制系统 local control system 就地控制防淹门启闭的装置。
3.6
关门时间closingtime 收到关门指令后，防淹门自开始运动起至完成关闭操作所经过的时间。
3.7
开门时间 opening time 收到开门指令后，防淹门自开始运动起至到达最大开度位置所经过的时间。
3.8
机械锁定装置 mechanical lock 防门开启状态时门扇可靠固定的一种机械装置。
4 分类和标记
4.1 分类及代号
地铁隧道防淹门按开启方式分为： a) 降落式，代号为J； b）平开式，代号为P。
4.2 标记 4.2.1 标记方法
水头高度（m）规格宽×高(dm）开启方式(P、J) 产品代号（FYM)
4.2.2 标记示例
示例1：门润宽3800mm，门洞高4500mm，设计水头高度20m的降落式防滤门，标记为： FYM-J3845-20. 示例2：门洞宽3800mm，门洞高4500mm，设计水头高度20m的平开式防滤门，标记为： FYM-P3845-20 2
