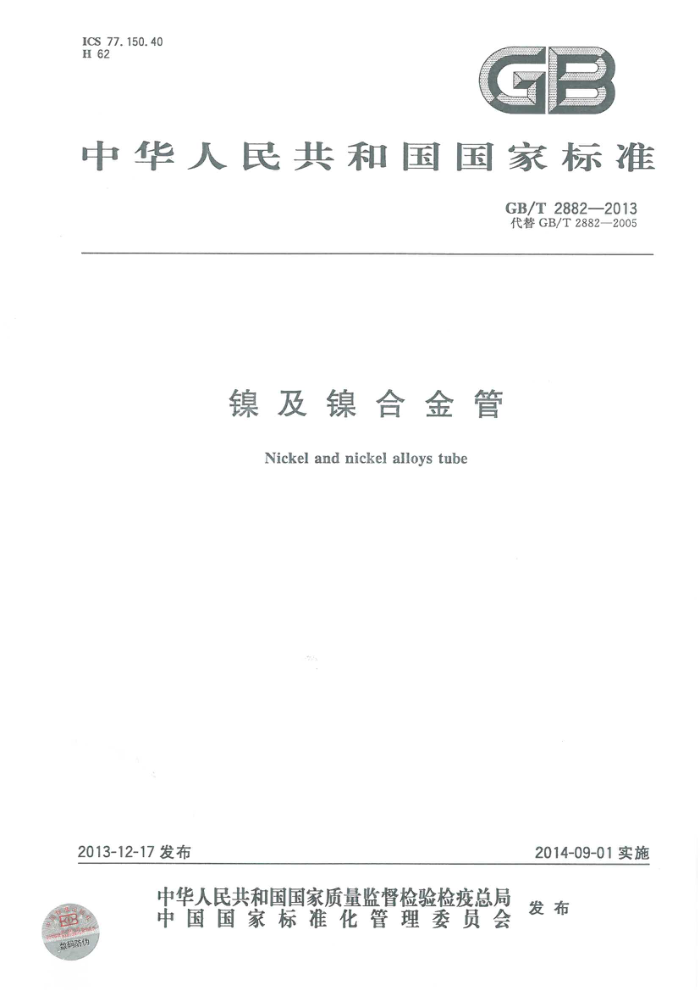

ICS 77.150.40 H62
中华人民共和国国家标准
GB/T2882—2013 代替GB/T2882—2005
镍及镍合金管
Nickel and nickel alloys tube
2014-09-01实施
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
B 数码防伪 GB/T2882—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T2882—2005《镍及镍铜合金管》。本标准与GB/T2882—2005相比，主要技术变
化如下：
管材最大外径由原来的90mm增加到了110mm，壁厚由原来的5.0mm增加到了8.0mm；增加了5个新牌号：N5(N02201）、N7（N02200）、N8、NCr15-8（N06600）、NCu30（N04400）及相应要求；增加了管材规定塑性延伸强度的规定；增加了消除应力状态；增加了管材扩口试验的规定；增加了管材水压试验的规定；管材长度允许偏差由按外径进行分档改为按长度进行分档，精度有所提高；对管材切斜度重新进行了规定，精度有所提高；增加了管材拉伸试验试样号R7试样类型。
本标准参照采用ASTMB161一2005《镍无缝管》、ASTMB1632004《冷凝和热交换器用镍及锦合金无缝管》、ASTMB165—2003《镍铜合金（UNS04400）无缝管规范》、ASTMB829-04a《镍及镍合金管一般要求》。
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：中铝沈阳有色金属加工有限公司、宝钛集团有限公司。 本标准参加起草单位：无锡隆达金属材料有限公司、沈阳难熔金属研究所。 本标准主要起草人：主艳杰、王永红、赵广厦、王丽、冯军宁、翁祥金、周明、孙海忠、张皓、孙爱平、
程殊慧、朱培志、常桂芝
本标准所代替标准的历次版本发布情况为：
GB/T2882—2005、GB/T2882—1981; -GB/T8011—1987。
I GB/T2882—2013
镍及镍合金管
1范围
本标准规定了镍及镍合金管材的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书及合同（或订货单)等内容。
本标准适用于化工、仪表、电讯、电子、电力等工业部门制造耐蚀或其他重要零部件用的镍及镍合金无缝圆形管材。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22 28.1- 2010 金属材料拉伸试验第1部分：室温试验方法（ISO6892-1：2009，MOD） GB/T 241 金属管 压试验方法 GB/T 242 金属管 日试验方法（ISO8493：1998,IDT GB/T 5235 加工镍及镍合金 化学成分和产品形妆 GB/T 8647C （所有部） 镍化学分析方法 GB/T 8888 重有色金 属加工 品的包装、标志， 运输和贮有 YS/T 325（所有部分） 镇铜合金化学分析方法
酒
T
3要求
3.1产品分类 3.1.1 牌号、状态和规格
管材的牌号、状态和规格应符合表1的规定。
表1管材的牌号、状态和规格
规格/mm 壁厚
牌号
状态
长度
外径 0.35~18
软态(M) 硬态（Y) 软态(M) 半硬态（Y2）硬态(Y)
N2、N4、DN
0.05~0.90
N6
0.35~110
0.05~8.00
100~15000
消除应力状态（Y。）
N5(N02201)、 N7(N02200)、N8 NCr15-8(N06600)
软态(M) 消除应力状态（Y。）
5~110
1.00~8.00
软态(M)
12~80
1.00~3.00
1 GB/T 2882—2013
表1(续)
规格/mm 壁厚 1.00~8.00
牌号
状态
外径 10~110
长度
软态(M) 消除应力状态（Y。）
NCu30(N04400)
软态(M) 硬态(Y) 半硬态（Y) 软态(M) 硬态(Y) 半硬态（Y) 软态(M) 硬态(Y) 半硬态（Y2)
0.35~110
0.05~5.00
NCu28-2.5-1.5
0.35~18
0.05~0.90
100~15000
0.35~110
0.05~6.00
NCu40-2-1
0.35~18
0.05~0.90
NSio.19 NMg0.1
0.35~18
0.05~0.90
3.1.2 标记示例
产品标记按标准编号、产品名称、牌号、状态和规格的顺序表示，标记示例如下：用N6制造的、供应状态为Y、外径10mm、壁厚1.00mm、长度为2000mm定尺的管材，标记为：
管GB/T2882—N6Y—@10X1.00X2000
3.2 化学成分
NCr15-8(N06600)牌号管材的化学成分应符合表2的规定，其他牌号管材的化学成分应符合 GB/T5235的规定。
表2 NCr15-8（N06600）的化学成分
化学成分（质量分数)/%
牌号
主成分 Fe
杂质，不大于
Ni
Cr
Mn
Cu
Si
S
C
NCr15-8 (N06600)
≥72.0 6.0~10.0 14.0~17.0 1.0
0.5
0.5
0.15
0.015
注：镍含量采用算术差减法求得。
3.3 外形尺寸及允许偏差 3.3.1 管材的公称尺寸应符合表3的规定。经供需双方协商，可供应表3规定以外尺寸的管材。 3.3.2 管材的外径允许偏差应符合表4的规定。外径允许偏差的精度应在合同中注明，否则按普通级供货。 3.3.3 管材的壁厚允许偏差应符合表5的规定。壁厚允许偏差的精度应在合同中注明，否则按普通级供货。
2 GB/T2882—2013
000
0008
000090000000800 008~002~009~00~00~00~08~ 91~001~060~020090~ 000 00920~020~10~1060900
-
O r
O O O
C
02*01090
直霜
华 000
O .
O
C
0~0 090~01
09'0
OLI S
-
#
LC
0< GB/T2882—2013
3.3.4 定尺或倍尺管材的长度允许偏差应符合表6的规定，倍尺长度应加人锯切时的分切量，每 一锯切量为5mm。 定尺或倍尺长度的管材应在合同中注明，否则按不定尺供货。精度等级应在合同中注明，否则按普通级供货。 3.3.5 管材端部应锯切平整，允许有轻微的毛刺。 3.3.6 管材的直度和切斜度应符合表7的规定。 3.3.7 管材的圆度：硬态和半硬态管材的圆度不应超出其外径的允许偏差。
表4 管材的外径允许偏差
单位为毫米
允许偏差
外径 0.35~0.90 >0.90~2.00 >2.00~3.00 >3.00~4.00 >4.00~5.00 >5.00~6.00 >6.00~9.00 >9.00~12 >12~15 >15~18 >18~20 >20~30 >30~40 >40~50 >50~60 >60~90 >90~110
较高级 ±0.005 ±0.007 ±0.010 ±0.015 ±0.020 ±0.025 ±0.030 ±0.040 ±0.050 ±0.060 ±0.080 ±0.110 ±0.150 ±0.200 ±0.250 ±0.300 ±0.400
普通级 ±0.007 ±0.010 ±0.012 ±0.018 ±0.022 ±0.030 ±0.040 ±0.045 ±0.080 ±0.100 ±0.120 ±0.150 ±0.170 ±0.250 ±0.350 ±0.450 ±0.550
注：需方要求单向偏差时，其值为表中数值的2倍。
表5 管材的壁厚允许偏差
单位为毫米
允许偏差
壁厚 0.05~0.06 >0.06~0.09 >0.09~0.12 >0,12~0.15 >0.15~0.20
普通级 ±0.010 ±0.010 ±0.015 ±0.020 ±0.025
较高级 ±0.006 ±0.007 ±0.010 ±0.015 ±0.020
4 GB/T 2882—2013
表5（续）
单位为毫米
允许偏差
壁厚 >0.20~0.25 >0.25~0.30 >0.30~0.40 >0.40~0.50 >0.50~0.60 >0.60~0.70 >0.70~0.90 >0.90~3.00 >3.00~5.00 >5.00~8.00
普通级 ±0.030 ±0.035 ±0.040 ±0.045 ±0.055 ±0.070 ±0.080
较高级 ±0.025 ±0.030 ±0.035 ±0.040 ±0.050 ±0.060 ±0.070
公称壁厚的10% 公称壁厚的12.5% 公称壁厚的12.5%
公称壁厚的10%
注：需方要求单向偏差时，其值为表中数值的2倍。
表6 长度允许偏差
单位为毫米
允许偏差
长度 ≤2000
普通级
较高级 +? +3 +?
+3 +? +18 +15
>2000~4000
>4000~8000
+13
>8 000
表7 管材的直度、切斜度
单位为毫米
外径 0.35~30 >30~90 >90~110
每米直度，不大于
切斜度，不大于
3 4 5
0.75 公称外径的2.5%
注：表中直度指标不适用于M"状态。供压力容器用的管材直度不大于1.5mm/m。
3.4 力学性能
管材的室温力学性能应符合表8的规定。
5 GB/T2882—2013
表8 管材的力学性能
断后伸长率/%，不小于
抗拉强度R./MPa
规定塑性延伸强度 Rpo.2 /MPa
牌号
壁厚/mm 状态
不小于 390 540 390 540 370 450 520 460 380 450 345
As0 mm
A 35
M Y M Y M Y2
-
N4、N2、DN
所有规格
35
<0.90
35
N6
12
≥0.90
6
Yo M Y M X M
-
105 275 80 205 193 380
35 15 35 15 35 15 20
所有规格
N7(N02200)、N8
所有规格
N5(N02201)
415
NCu30(N04400) 所有规格 NCu28-2.5-1 NCu40-2-1
585 40 540 585 550
M
所有规格 Y
NSio.19 NMg0.1
4
-
NCr15-8(N06600) 所有规格 M
30
注：1.外径小于 18mm、壁厚小于0.90mm的硬（Y)态镍及镍合金管材的断后伸长率值仅供参考。
2.供农用飞机作喷头用的Ncu28-2.5-1.5合金硬状态管材，其抗拉强度不小于645MPa、断后伸长率不小于2%。
3.5扩口试验
需方有要求并在合同中注明时，N5、N7、NCu30管材可进行扩口试验。扩口试验的顶心锥度为 60°，扩口率为30%，扩口后试样上不得出现开裂现象。 3.6 水压试验
需方有要求并在合同中注明时，N5、N7、NCu30管材应逐根进行水压试验，试验压力按式（1)计算，最大试验压力为6.9MPa。在试验压力下，管材不得出现渗漏现象。
p=2S.t/D
..(1)
式中： b
试验水压力，单位为兆帕（MPa)；管材公称壁厚，单位为毫米（mm）；
D 管材公称外径，单位为毫米（mm）：
由表9规定的许用应力，单位为兆帕（MPa）。
S
6
