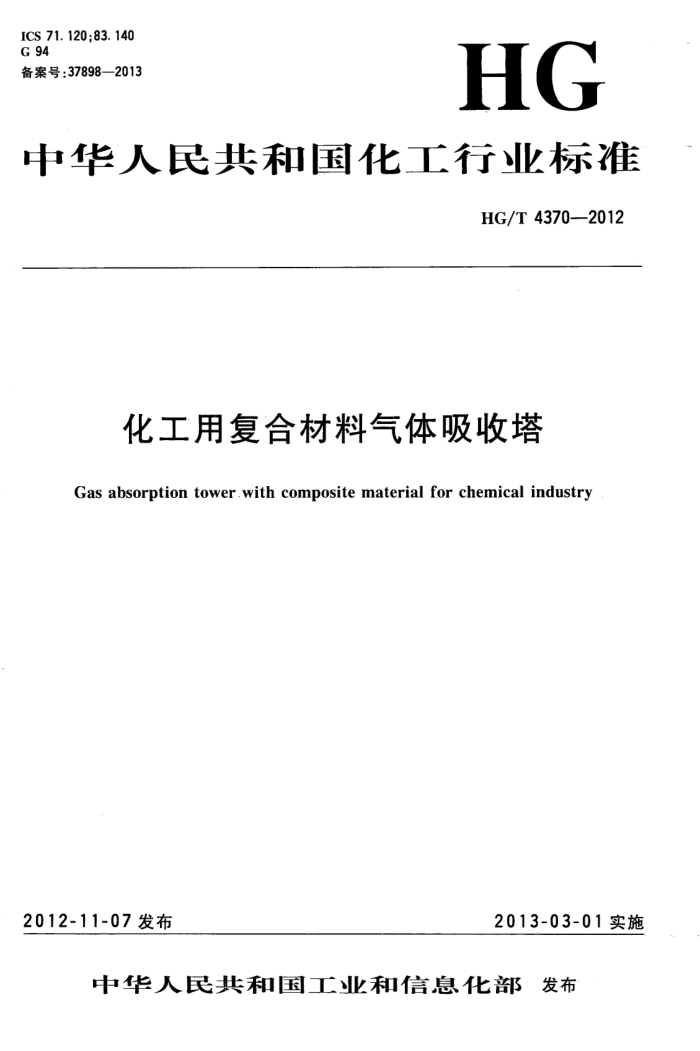

ICS71.120;83.140 G 94 备案号：37898—2013
HG
中华人民共和国化工行业标准
HG/T 4370—2012
化工用复合材料气体吸收塔
Gas absorption tower.with composite material for chemical industry
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部发布 HG/T4370—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 分类 5 原材料 6 技术要求
检验方法 8 检验规则标志、包装、运输和贮存
7
10 11 12 12 12
9 附录A（资料性附录） 法兰接管规格附录B(资料性附录) 搬运和安装
B.1搬运 B.2安装 HG/T4370—2012
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准的附录A和附录B为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本标准起草单位：杭州中昊科技有限公司、天华化工机械及自动化研究设计院。 本标准主要起草人：黄奕平、童新洋、张俊科、丁礼堂、李锋。
Ⅲ HG/T4370—2012
化工用复合材料气体吸收塔
1范围
本标准规定了化工用复合材料气体吸收塔（以下简称塔器）的产品定义、分类、原材料、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以热固性树脂为基体，以玻璃纤维为增强材料采用纤维缠绕工艺制造而成的整体耐腐蚀的化工用气体吸收塔。工作压力范围一0.02MPa～0.1MPa、工作温度范围-40℃～120℃。 2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1447纤维增强塑料拉伸性能试验方法 GB/T1449 纤维增强塑料弯曲性能试验方法 GB/T2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T18369 玻璃纤维无抢粗纱 GB/T18370 玻璃纤维无捻粗纱布 HG/T20696 玻璃钢化工设备设计规定
3术语和定义
下列术语和定义适用于本文件。
3. 1
化工用复合材料气体吸收塔gasabsorptiontowerwithcompositematerialforchemicalindustry 以热固性树脂为基体，以玻璃纤维为增强材料，采用纤维缠绕工艺制造而成的整体耐腐蚀的化工用
气体吸收塔。 4分类 4.1塔器直径系列见表1。
I HG/T4370—2012
表 1
单位为毫米
名称塔器注：其他规格可按需方要求制造。
直径
600、800、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200
2按照塔内气液接触部件分为板式塔、填料塔及由两者衍生的组合塔，其代号见表2。
4.2
表 2
塔器类别代号
板式塔 TPZ
填料塔 TTL
组合塔 TZH
4.3 ：产品命名编号：
XXXX
XXXX
公称直径（DN），单位为毫米（mm）玻璃钢复合材料塔器塔器类别
示例1：公称直径2000mm的复合材料板式塔：TPZ-B-2000。 示例2公称直径1800mm的复合材料组合塔：TZH-B-1800。
4.4产品形式：
板式塔的结构示意图见图1； -填料塔的结构示意图见图2；组合塔的结构示意图见图3。
2 HG/T4370—2012
中中中中
中电电迪电电中
中内中中中中
中中中
市中中中市心
泡罩；一塔盘；一封头。
底脚支座；圆弧形底；一筒体；气体分布器：
图 1 HG/T4370—2012
H(HM因R因糖HI
P
A
R
底脚支座；圆弧形底；气体分布器；填料限制板；
填料层；填料压板；液体分布器；封头。
2
5
7
图 2 HG/T4370—2012
—底脚支座；一筒体；
填料限制板；液体分布器；塔盘；封头。
2.
气体分布器；支撑板；填料层；
9. -
图3 ICS71.120;83.140 G 94 备案号：37898—2013
