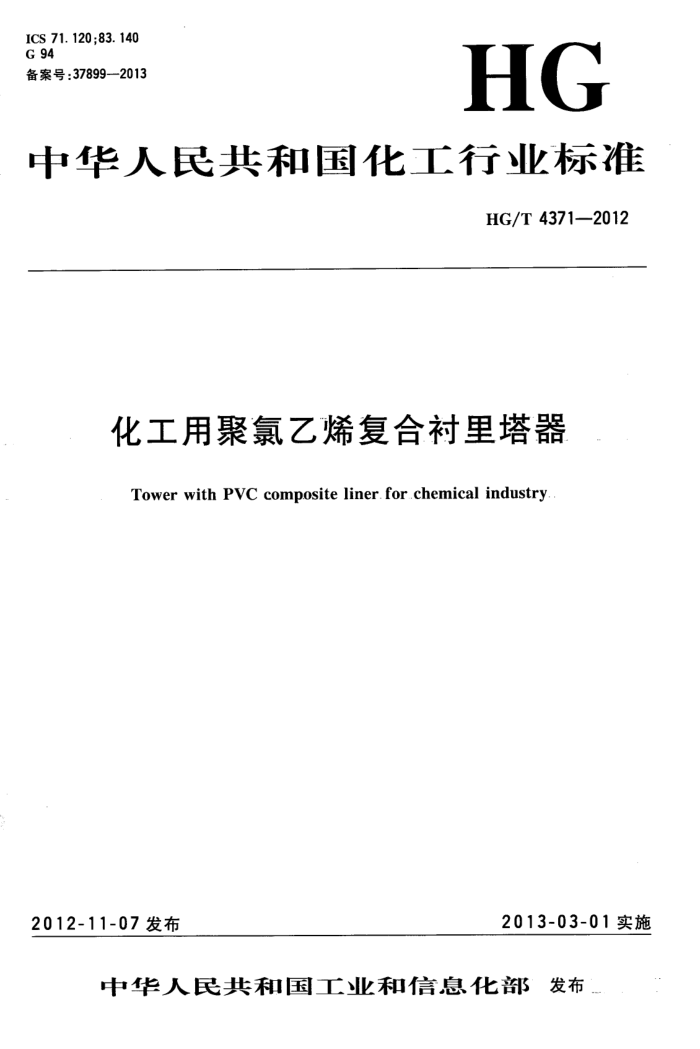

ICS 71.120;83.140 G 94 备案号：37899—2013
HG
中华人民共和国化工行业标准
HG/T 4371—2012
化工用聚氯乙烯复合衬里塔器
Tower with PVC composite liner.for.chemical industry
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部发布： HG/T4371—2012
目 次
I
前言
范围 2 规范性引用文件 3 术语和定义
1
产品分类 5 原材料 6 技术要求 7 检验方法. 8 检验规则 9 标志、包装、运输和存附录A（资料性附录） 法兰接管规格附录B(资料性附录) 搬运和安装 B.1搬运 B. 2 安装
4
10 1 1 12 12 12 HG/T4371—2012
前言
本标准按照GB/T1.1一2009给出的规则起草本标准附录A和附录B为资料性附录。 本标准由中国石油和化学工业联合会提出，本标准由全国非金属化工设备标准化技术委员会（SAC/TC162)归口。 本标准起草单位：杭州中昊科技有限公司、天华化工机械及自动化研究设计院。 本标准主要起草人：黄奕平、童新洋、张俊科、丁礼堂、李锋。
Ⅲ HG/T4371—2012
化工用聚氯乙烯复合衬里塔器
1范围
本标准规定了化工用聚氯乙烯复合衬里塔器（以下简称塔器）的产品定义、分类、原材料、技术要求、 试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以工业塑料PVC或CPVC为耐腐蚀内衬层，以热固性树脂为基体，玻璃纤维为增强材料采用纤维缠绕复合而成的化工用塔器。工作压力范围一0.02MPa～0.1MPa、工作温度范围 -15℃~60℃ 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1447纤维增强塑料拉伸性能试验方法 GB/T1449纤维增强塑料弯曲性能试验方法 GB/T1450.1纤维增强塑料层间剪切强度试验方法 GB/T2576纤维增强塑料树脂不可溶分含量试验方法 GB/T2577 玻璃纤维增强塑料树脂含量试验方法 GB/T3854 增强塑料巴柯尔硬度试验方法 GB/T4219.1工业用硬聚氯乙烯(PVC-U)管道系统第1部分：管材 GB/T8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T18369 玻璃纤维无捻粗纱 GB/T18370 玻璃纤维无捻粗纱布 GB/T22789.1 硬质聚氯乙烯板材 分类、尺寸和性能 第1部分：厚度1mm以上板材 HG/T20640 塑料设备 HG/T20696 玻璃钢化工设备设计规定
3术语和定义
下列术语和定义适用于本文件。
3. 1
化工用聚氯乙烯复合衬里塔器towerwithPVCcompositelinerforchemicalindustry 用工业塑料PVC或CPVC为耐腐蚀内衬层，以热固性树脂为基体，玻璃纤维为增强材料，采用纤
维缠绕复合而成的化工用塔器。 4产品分类 4.1塔器直径系列见表1。
I HG/T4371—2012
表 1
单位为毫米
名称塔器
直 径
600、800、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200
注：其他规格可按需方要求制造。
4.2 按照塔内气液接触部件分为板式塔、填料塔及由两者衍生的组合塔，其代号见表2。
表 2
塔器类别代号
板式塔 TPZ
填料塔 TTL
组合塔 TZH
4.3产品命名编号
XXXX
FH
XXXX
公称直径，单位为毫米（mm）复合（指PVC和FRP复合）塔器类别
示例1：公称直径2000mm的聚氮乙烯复合衬里板式塔：TPZ-FH-2000。 示例2：公称直径1800mm的聚氟乙烯复合衬里组合塔：TZH-FH-1800。
4.4产品形式
板式塔的详细形式见图1；一-填料塔的详细形式见图2；一组合塔的详细形式见图3。
2 HG/T4371—2012
中中中中中中国户
中中电地电中中
中中中
中中中中中心
44
1-底脚支座； 2——圆弧形底； 3——简体； 4——-气体分布器；
5 一泡罩； 6
一塔盘；一封头。
7
图1 HG/T4371—2012
AA7
H
口
一底脚支座： 2 圆弧形底； 3 一气体分布器； 4---—填料支撑板；
5~ 一填料层； 6——-填料限制板； 7——液体分布器； 8—-封头。
-
图 2
4 HG/T4371—2012
女女女
7液体分布器； 8—塔盘； 9——封头。 图3
1-—底脚支座； 2-—筒体； 3——气体分布器；
4支撑板； 5—填料层； 6—填限制板；
