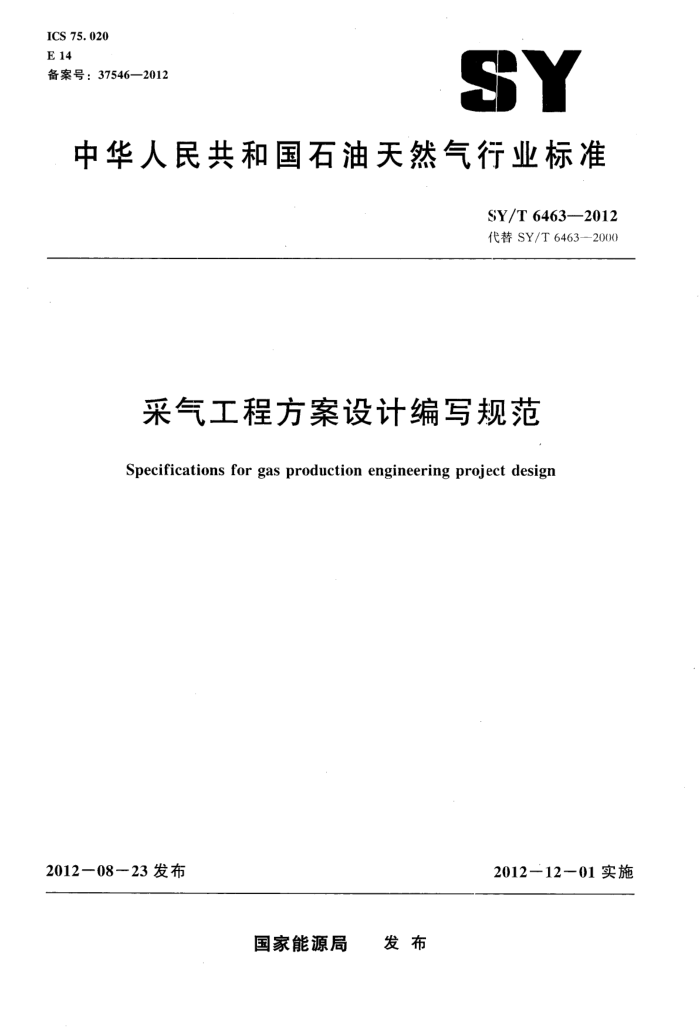

ICS 75. 020 E 14 备案号：37546—2012
SY
中华人民共和国石油天然气行业标准
SY/T 6463--2012 代替 SY/T 6463--2000
采气工程方案设计编写规范
Specifications for gas production engineering project design
2012一08-23 发布
2012-12一01实施
国家能源局 发布 SY/T 6463—2012
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6463-2000《采气工程方案设计编写规范》。除编辑性修改外，主要变化如下：
-修改了范围（见第1章，2000年版的第1章）； -“引用标准”更名为“规范性引用文件”，并进行了更新及补流（见第2章，200)）年版的第2 章)； -修改了“方案设计原则”（见第3章，2000年版的3.1）； ·增加了“方案设计基础”（见第4章）、“储层保护”（见第5章）； “完井工程设计”更名为“完井”，增加了“生产管柱设计”（见6.2）、“采气并口装置”（见 6.5），修改了“生产套管要求”（见6.3，2000年版的4.2）、“射孔工艺设计”（见6.4， 2000年版的4.4）；增加了“老井利用”（见第7章）； “增产工艺设计”更名为“储层改造”，修改了“压裂酸化改造方案优化设计”（见第8章， 2000年版的5.3）；将“增产改造的必要性和可行性分析”（见2000年版的5.1）、“增产改造的地质及气藏工程
分析”（见2000年版的5.2）和“测试与试生产内容”（见2000年版的5.4）移到了气藏概况中，“增产改造的推荐方案”（见2000年版5.3.6）移到了摧荐方案（见第16章），“其他增产措施”（见2000年版的5.5）移到了新工艺试验方案内容中； “采气工艺设计”更名为“排液采气”，并对相关内容进行补充和完善（见第‘章，200）年版的6.4.3），将生产管柱设计、采气井口装置等相关内容纳人“完井工程”（见（.2和6.5， 2000年版的6.1，6.2和6.5），将“气井生产制度优化”（见2000)年版的6.3）、“分层开采并工艺优化设计”和“定向井开采工艺优化设计”（见2000年版的6.4.1和6.4.2）等相关内容分别移至完井、射孔工艺、储层改造等相应条款中； “防腐工艺措施”修改为“防腐”单独章节（见第10章，2000年版的7.1）；增加了“气田水回注”（见第12章）；修改了“生产监测”（见第13章，2000年版的第8章）、“健康、安全和环境保护”（见第14 章，2000年版的第9章）、“投资概算”（见第15章，2000）年版的第10章）、“推荐方案” （见第16章，2000年版的第11章）； -修改了“方案设计附表格式”中的内容（见附录A，2000年版的附录A）。
本标准由采油采气专业标准化委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司西南油气田分公司采气工程研究院。 本标准主要起草人：李季、白璐、韩慧芬、何轶果、黄琦、胡振英。
II SY/T 6463—2012
采气工程方案设计编写规范
1范围
本标准规定了编制气田（藏）采气工程方案设计的原则、依据、内容及技术要求。 本标准适用于天然气田（藏）采气工程方案设计的编制。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T22513石油天然气工业钻井和采油设备井口装置和采油树 AQ2012--2007　石油天然气安全规程 SY/T 5108一2006　压裂支撑剂性能指标及测试推荐方法 SY/T5273—2000　油田采出水用缓蚀剂性能评价方法 SY/T5358储层敏感性流动实验评价方法 SY/T5431-2008井身结构设计方法 SY5727　井下作业安全规程 SY/T59112012　射孔优化设计规范 SY/T 6125一2006气井试气、采气及动态监测工艺规程 SY/T6361采油采气注水矿场健康、安全与环境管理体系指南 SY/T 6362石油天然气井下作业健康、安全与环境管理体系指南 SY/T6376一2008　压裂液通用技术条件 SY/T6610--2005含硫化氢油气井井下作业推荐作法
3方案设计原则
3.1以地质与气藏工程方案为依据，以气田（藏）类型、储层岩性、物性、流体特征为基础。 3.2应充分合理利用地层能量，应用先进适用、安全可靠、经济可行的成熟工艺技术以有利于提高气田开发总体技术经济水平。 3.3开发概念设计中的采气工程方案应优选以提高单井产量及储量动用程度为目的的采气主体工艺和技术。 3.4试采方案中的采气工程方案应对概念设计中提出的采气主体工艺进行适应性评价。 3.5开发方案中的采气工程方案应充分应用前期评价筛选的成熟且经济可行的采气工艺技术，并提出采气工艺新技术的应用方案和攻关目标。 3.6开发调整方案中的采气工程方案应论证开发方案中的采气工程方案的适应性及调整的可行性，并提出工艺调整方案、工作量及实施步骤。 3.7应符合国家、行业相关标准规范，并提出健康、安全及环境风险分析及防护措施。 3.8应为设备装置选型、地面工程方案设计和经济评价提供相关基础数据。 SY/T 6463—2012
4方案设计基础
4.1气田（藏）地质概况 4.1.1 地理位置及环境条件。 4.1.2 构造位置及构造特征。 4.1.3 储层分布特征、岩性及物性特征。 4.1.4 油气水关系。 4.1.5 流体性质。 4.1.6 地层压力、温度系统。 4.1.7 石力学及地应力特征。 4.2 气藏工程方案要点 4.2.1 开发层系。 4.2.2 开发方式。 4.2.3 产能评价。 4.2.4 开发指标。 4.2.5 气井配产。 4.2.6± 地质与气藏工程对采气工程提出的要求。 4.3 试气、试采情况 4.3.1 试气情况。 4.3.2 试采情况。
5储层保护
5.1 储层伤害因素 5.1.1 储层敏感性实验（水敏、碱敏、盐敏、酸敏、速敏及应力敏等）参照SY/T5358的规定执行。 5.1.21 试气、试井资料和试采动态分析。 5.2储层保护措施
筛选与储层配伍的人井液，提出完井、措施作业及采气生产等过程中经济有效的储层保护措施。
6　完井
6.1完井方式选择
优选并提出合理的完井方式。 6.2生产管柱设计 6.2.1 生产管柱结构。 6.2.2生产管柱尺寸：综合生产管柱最大通过能力，压力损失，抗冲蚀能力，携液能力，完并、试 2 SY/T 6463—2012
气、措施作业及采气生产等要求确定，参见表A.1至表A.4。 6.2.3油管材质：含硫化氢及二氧化碳气井油管材质选择参照AQ2012一200)7中5.5.3.4的规定执行。 6.2.4螺纹形式及强度校核。 6.2.5井下工具：参见表A.5，含硫化氢及二氧化碳气井井下工具材质选择参照AQ20122007中 5.5.3.4的规定执行。高温、高压气井井下工具性能参数参照AQ2012-2007中5.5.3.5的规定执行。 6.3生产套管要求 6.3.1 尺寸。 6.3.2材质：含硫化氢及二氧化碳气井生产套管材质选择参照AQ2012一20C7中5.2.3.5.1的规定执行。 6.3.3 螺纹形式及强度。 6.3.4　固井水泥返高：参照SY/T 5431--2008中11.6的规定执行。 6.3.5固并质量。 6.4 射孔工艺设计 6.4.1 射孔方式、射孔枪及射孔弹：参照SY/T5911一2012中第4章的规定执行。 6.4.2射孔参数优化设计：参照SY/T5911一2012中第4章的规定执行。 6.4.3射孔液。 6.4.4射孔管柱尺寸、结构、强度及材质。 6.4.5推荐工艺及参数，参见表 A.6。 6.5　采气井口装置 6.5.1采气井口装置选择参照GB/T22513的相关规定执行，主要参数包括型号、压力等级、温度、 材料、规范与性能要求级别等，参见表 A.7。 6.5.2高温、高压、高产及含硫化氢气井应配置井口安全控制系统和测温装置。
7 老井利用
老井转生产井、老井转注水井应对井口装置、井身结构、套管状况及固井质量进行适应性评价，提出修井作业方案等。
8 储层改造
8.1 工艺设计 8.1.1气藏主体改造工艺类型：参见表 A.8。 8.1.2施工管柱、工具及注入方式：参见表A.9。 8.1.3施工井口装置承压能力要求：参见表A.10。 8.1.4　施工排量范围要求。 8.1.5施工规模：包括压裂液、酸液及支撑剂量。加砂压裂工艺施工规模选择参见表A.11，酸压裂工艺施工规模选择参见表A.12，解堵酸化工艺施工规模选择参见表A.13。 8.1.6水平井分段改造应提出分压段数及段间距：参见表A.14。 8.1.7排液措施。
3 SY/T 6463---2012
8.2施二汇材料 8.2.1液体体系 8.2.1.1 压裂液或酸液类型。 8.2.1.2性能要求：压裂液性能指标应满足 SY/T 6376--2008中第4章的规定。压裂液、酸液性能及残酸伤害率测定参见表A.15至表A.17。 8.2.2支撑剂 8.2.2.1支撑剂类型。 8.2.2.2性能要求：支撑剂性能指标应参照SY/T5108一2006中第4章的规定执行。支撑剂性能测定参见表.A.18。 8.3装备及井下工具
所需备及井下工具等要求。
9排液采汽
9.1气藏江程研究及生产动态资料
产液层位、井深、性质、特点、产液量等。 9.2排液采气工艺适应性评价
应对各项成熟排液采气工艺进行适应性评价，提出适宜的排液采气工艺类型。 9.3排液采气工艺措施
应针对推荐的排液采气工艺，提出井下工具和配套装置、主要技术参数优化及新工艺试验方案。
10防腐
10.1腐蚀预测 10.1.1 腐蚀环境、腐蚀困素分析。 10.1.2腐蚀评价试验：腐蚀率及缓蚀率测定方法应按SY/T5273-—2000中第3章和第4章的规定执行。 10.2 防腐摧施 10.2. 1 防腐方法和防腐工艺。 10.2.2 腐蚀监测。
11 防砂、防垢和防水合物 11.1防砂 11.1.1 气井出砂预测 11.1.1.1 出砂因素分析。 4 SY/T 6463--2012
11.1.1.2出砂临界生产压差预测。 11.1.2防砂及清砂措施 11.1.2.1　防砂方法及防砂工艺 11.1.2.2气井生产压差控制范围。 11.1.2.3　清砂工艺。 11.2 防垢 11.2.1 结垢因素。 11.2.2防垢措施。 11.2.3除垢措施。 11.3防水合物 11.3.1 水合物形成预测
分析不同产量条件下井筒内水合物形成位置，参见表A.19和图A.1。 11.3.2水合物防治措施
防治水合物方法及工艺。 11.3.3井下节流工艺设计
节流器类型、节流嘴尺寸、下入深度、节流工艺配套装置等。
12 气田水回注
12.1回注井完井 12.1.1应提出井身结构、生产套管尺寸、材质及强度、井口装置及完井要求等。 12.1.2应优选管柱结构，并对油管及井下工具的尺寸、强度以及材质等提出要求。 12.2　回注工艺 12.2.1 回注方式及水处理方法。 12.2.2 ，增注措施。 12.2.3资料录取要求。
13 生产监测
13. 1 监测内容
应包括压力、温度、油气水产量、产出剖面、流体性质与组分、油气水界面、井筒内液面与砂面、裂缝形态、油套管及井下设施的腐蚀及运行情况等监测。 13.2 监测要求
监测方法及工艺、仪器仪表、工具规格、型号及性能、资料录取等要求，参照SY/T6125- --2006 中第6章相关规定执行。
5
