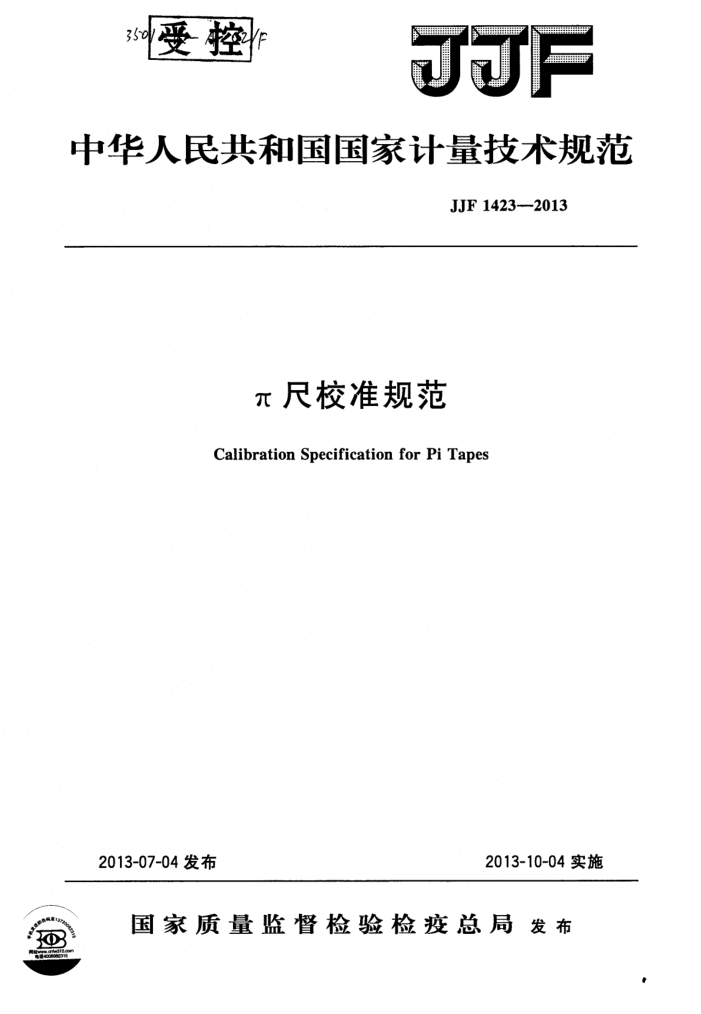

受控
JJF
350
中华人民共和国国家计量技术规范
JJF 1423--2013
元尺校准规范
Calibration Specification for Pi Tapes
2013-10-04实施
2013-07-04发布
国家质量监督检验检疫总局发布
O JJF1423—2013
元尺校准规范
JJF1423—2013
Calibration Specification for Pi Tapes
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：河北省计量科学研究所
辽宁省计量科学研究院
参加起草单位：北京市计量检测科学研究院
成都市精博直径精密测量研究所沈阳佳宇工具有限公司
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1423-—2013
本规范主要起草人：
高同山(河北省计量科学研究所）王少平（河北省计量科学研究所）于佃清 （辽宁省计量科学研究院）张锐（河北省计量科学研究所）
参加起草人：
崔 蕊（北京市计量检测科学研究院）于 波（成都市精博直径精密测量研究所）赵霞 (沈阳佳宇工具有限公司) JJF1423—2013
目 录
引言 1范围· 21 引用文件 37 概述·· 4计量特性… 4.1标记宽度和宽度差 4. 2 尺带厚度偏差和厚度差 4.3 副尺与主尺的重合度 4.4副尺的间隔误差 4.5 直径示值误差 5校准条件， 5.1环境条件 5. 2 张紧力条件。 5.3校准用设备 6校准项目和校准方法 6.1校准项目· 6.2校准方法 7校准结果的表达 8复校时间间隔附录A元尺校准时的张紧力计算示例附录B用激光干涉仪测量元尺直径示值误差的测量不确定度评定示例附录C用标准钢卷尺测量元尺直径示值误差的测量不确定度评定示例附录D 校准证书内容及内页格式
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3)
·
(5)
：
(5) (6) (8) (13) (18)
-.
.. JJF1423—2013
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑校准规范制订工作的基础性系列规范。
本规范为首次发布。 JJF1423-2013
元尺校准规范
范围
1
本规范适用于分度值为0.01mm，0.02mm，0.05mm，直径测量范围为9mm~ 16m的元尺的校准。
2
引用文件 JJG4-1999钢卷尺 JJG741一2005标准钢卷尺凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
元尺主要由一条弹性钢带构成，其两端分别为主尺和副尺，元尺主要用于测量圆形工件的直径。元尺按结构不同分为条式、穿孔式和卷尺式三种型式，其外形见图1、 图2、图3。
2
a
图1条式
1—副尺；2-尺带；3—主尺
图2穿孔式 1一副尺；2一尺带；3—主尺 JJF1423—2013
图3卷尺式
1一副尺；2一尺带；3一主尺；4一尺盒
4计量特性 4.1 标记宽度和宽度差
主尺、副尺的标光宽度（0.08～0.20）mm，标记宽度举一般下大于0.03mm。 4.2尺带厚度偏差和厚度差 4.2.1 尺带厚度偏美 般不超过士0.01mm。 4.2.2 ：尺带厚度美 4.3.副尺与 主尺的重合
副尺的 零标记与主尺不大于0. m 4.4 副尺 内间 福误差
重合，其重合度一般
一般不 超达 ±0.01m 4. 5 直径示 值议 差
元尺直街 的最大允许
分度值/mm
直径量大允*误差/mm
直径D测量范围/m
9≤D<50 50≤D<500 500≤D<1100 1100≤D<2100 2100≤D<3000 3000≤D<3750 3750≤D<5000 5000≤D<16000 注：以上指标不是用于合格性判别，仅供参考。
0. 05 ±0.05 ±0.06 ±0.08 ±0.10 ±0.15 ±0.20
0. 05
0.01,0.02
相对误差：±0.005%
5校准条件
5.1环境条件
校准室温度：（20士5）℃，相对湿度：不大于70%
2 JJF1423—2013
5.2张紧力条件
张紧力应符合说明书中的规定，对于说明书中无规定的，可以通过计算确定。其最大允许误差为士0.5N。
常见元尺张紧力的计算见附录A。
5.3校准用设备
校准用主要设备见表2。 推荐使用表2所列测量设备，允许使用满足测量不确定度要求的其他设备。
6校准项目和校准方法
校准前，元尺和校准用器具等温平衡时间不少于4h。 首先检查外观和各部分的相互作用，确定没有影响校准计量特性的因素后再进行
校准。 6.1校准项目
校准项目见表2。
表2校准项目和校准用设备
序号 1 2 3 4
校准项目标记宽度及宽度差尺带厚度偏差和厚度差副尺与主尺的重合度
设备名称及计量特性读数显微镜，MPEV：10μm 数显千分尺，MPE：±2μm 工具显微镜，MPEV：3μm
副尺的间隔误差
万能工具显微镜，MPE：1μm十10-5L 激光于涉仪，MPE：±（0.03um+1.5×10-6L）标准钢卷尺，U=（5μm十5×10-6L），k=2
5
直径示值误差
读数显微镜，MPEV：10μm
重锤，MPE：士0.5N
6.2校准方法 6.2.1标记宽度和宽度差
用读数显微镜测量。主尺和副尺的标记至少各抽测三条，测量抽测的每条标记的宽度值，作为该位置标记宽度测量结果；主尺的标记宽度差以被测标记中的最大值与最小值之差确定，副尺的标记宽度差以被测标记中的最大值与最小值之差确定。
注：标记宽度和宽度差仅在首次校准时测量。 6.2.2尺带厚度偏差和厚度差
尺带厚度偏差和厚度差用数显千分尺测量。在元尺尺带全长范围内测量不少于均匀分布的三个位置，按式（1）计算各位置的平均值h，取h为尺带厚度值，尺带厚度值与尺带厚度标称值之差即为尺带厚度偏差；各位置中的最大值与最小值之差即为尺带厚度差。
