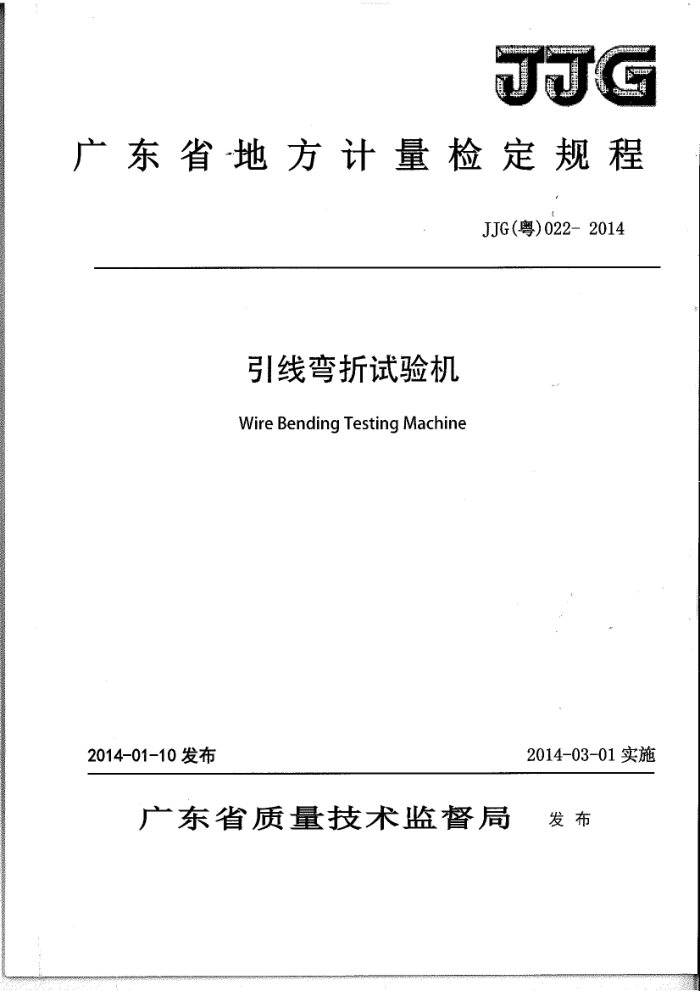

JJG
广东省地方计量检定规程
JJG(粤)022- 2014
引线弯折试验机
Wire Bending Testing Machine
2014-01-10发布
2014-03-01实施
广东省质量技术监督局 发布 JJG（粤）022-2014
引线弯折试验机校检定规程
JJG（粤）022-2014
Verification Regulation of
WireBendingTestingMachine
本规程经广东省质量技术监督局于2014年01月10日批准，并自2014年 03月01日起施行。
归口单位：广东省质量技术监督局主要起草单位：广州广电计量检测股份有限公司参加起草单位：广州市智力通机电有限公司
本规程由主要起草单位负责解释 JJG(粤)022-2014
本规程主要起草人：
江贤志（广州广电计量检测股份有限公司）
钟毅（广州广电计量检测股份有限公司）
何健（广州广电计量检测股份有限公司）
参加起草人：
黄沃文（广州广电计量检测股份有限公司）
杨启玲（广州广电计量检测股份有限公司)
李庆权(广州市智力通机电有限公司）
II JJG(粤)022-2014
目录
1范围
2引用文献. 3术语和计量单位， 3.1术语.. 3.2计量单位. 4概述 5计量特性要求. 5.1弯曲角度 5.2试验速率. 5.3荷重码 6通用技术要求 6.1外观检查 6.2功能检查... 6.3电气安全.. 7计量器具控制 7.1检定条件. 7.2检定项目 7.3检定方法. 7.4检定结果的处理 7.5检定周期附 录 A （规范性附录） 引线弯折试验机检定记录附 录 B （规范性附录） 检定证书内页格式附录 C （规范性附录） 检定结果通知书内页格式
..2
2
P
.2
X
III JJG(粤)022-2014
引线弯折试验机检定规程
范围
本规程适用于电线电缆、家用电器行业插头、插座及类似产品的电源线、DC线等进行弯曲试验的弯折试验机（以下简称试验机）的首次检定、后续检定和使用中检验。
2 引用文献
JJF1001-2011《通用计量术语及定义技术规范》 JJF1059.1-2012.《测量不确定度评定与表示》 GB4706.1-2005《家用和类似用途电器的安全第1部分：通用要求》 GB2099.1-2008《家用和类似用途插头插座第1部分：通用要求》 IEC60884-1:2002《家用和类似用途插头插座第1部分：通用要求》 EN60335-1:2012《家用电器及类似电器的安全第1部分：一般要求》 UL817-CordSetsandPower-SupplyCords《电源线产品安全验证》 使用本规程时，应注意使用上述引用文献的现行有效版本。
3术语和计量单位
3.1术语 3.1.1试验速率
试验机每分钟所完成的弯曲次数，一般用“次/分钟”表示。
3.1.2铅垂面
和水平面垂直的平面。
3.2 计量单位 3.2.1试验速率的单位为“次/分钟”： 3.2.2角度的单位为“度”，符号为“。
1 JJG(粤)022-2014
3.2.3时间的单位为"秒”，符号为"s"； 3.2.4质量的单位为"于克"，符号为"kg"。 4概述
试验机采用立式整体结构，主要由机座、电控部分、显示部分、传动箱部分、夹具部分、配套荷重础码等6部分组成。
在进行测试时，将试验样品固定在夹具上，并在试验样品的另一端按测试要求悬挂标配的码。电机通过皮带带动蜗杆、涡轮，使偏心轮按设定的速度转动，从而带动小齿轮使试验机夹具部分实现正反方向的弯曲试验。正常试验情况下，试验机达到计数器设定的次数后，自动停止试验。 5计量特性要求 5.1弯曲角度
弯曲角度的允许误差不超过±1°； 5.2试验速率
试验速率的允许误差不超过±1次/分钟； 5.3荷重码
荷重码质量的允许误差如表1所示：
表1 荷重码质量允许误差测量范围
序号
允许误差
(0.01~0.1) kg
1
±1%
(0.1~2) kg
2
±2%
通用技术要求
6.1外观检查 JJG(粤)022-2014
试验机各零部件装配应牢固、无松动现象。铭牌上应标有：试验机名称、型号、制造厂名（或商标）、出厂编号、出厂日期和电源电压。后续检定或使用中检验的试验机不得有影响正常工作的机械损伤，各操作开关、按钮、旋钮、按键应有明确的文字或符号标识，且定位准确、操作灵活可靠。试验过程中不允许出现试验样品脱落或明显的滑动现象。
6.2功能检查 6.2.1计数器预置自停功能
计数器应有复位机构或具有相同功能的按键，试验机进行弯曲试验，摆幅均匀，各计数器显示清晰，达到预定次数后能自动停止。
6.2.2工位引线断路（断线）或短路自停功能
试验机进行弯曲试验过程中，相应工位试验样品出现引线断路（断线）或短路时，对应工位计数器应立即停止计数并保留数字。
6.2.3弯曲次数致性功能
试验机有用于记录弯曲次数的计数器，计数次数可预置，各工位计数器分别计数，步调一致，能统一清零，达到预置次数后，设定次数、显示次数和实际次数应一致。
6.2.4报警功能
试验机对异常情况具有报警指示功能，如断路（断线）或短路等指示。
6.3 电气安全
试验机应安全、可靠地接地，绝缘电阻不大于10MQ。
7计量器具控制
包括首次检定、后续检定及使用中的检验。
7.1 检定条件
7.1.1环境条件
3 JJG(粤)022-2014
环境温度：（10~35）℃，相对湿度：≤85%，检定过程中，周围环境无影响试验机正常工作的强磁场干扰和震动。 7.1.2 检定用设备 7.1.2.1 电子天平：准确度等级不低于级，量程不小于2kg; 7.1.2.2 电子秒表：分辨力不大于0.1s，日差优于±0.5s/d； 7.1.2.3 数显倾角仪：分辨力不大于0.1°，测量范围（0~360）°，允许误差不大于±0.2°。 7.1.3 辅助设备 7.1.3.1 水平仪：分度值不大于0.10mm/m。 7.2 检定项目
检定项目见表2
表 2 检定项目一览表
使用中检验
后续检定
首次检定
检定项目
外观及功能检查
弯曲角度
试验速率
荷重码质量
注：1表中“+”表示必检项目；“-”表示免检项目，也可根据实际情况和用户要求进行检定
2安装及修理后的后续检定原则上需按首次检定进行。
试验机若具有电压、电流、电阻等指示功能，其仪表应符合相应计量检定规程或技术规范的要求。
7.3检定方法 7.3.1 通用技术检查
