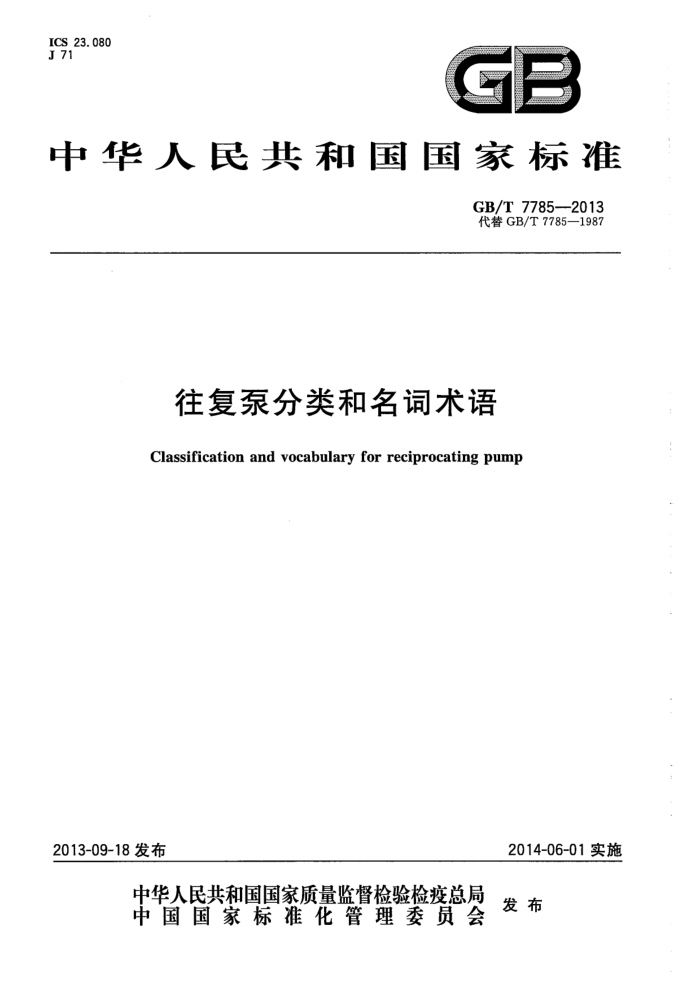

ICS 23.080 J 71
中华人民共和国国家标准
GB/T7785--2013 代替GB/T7785—1987
往复泵分类和名词术语
Classification and vocabulary for reciprocating pump
2014-06-01实施
2013-09-18发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 7785—2013
目 次
前言 1范围 2 基础术语 3分类术语
.
....
4设计、性能术语附录A（资料性附录） 标准名词术语与不采用的同义语对照表索引以汉语拼音字母为序
6
18 19 22
以英文字母为序 GB/T7785—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T7785一1987《往复泵分类和名词术语》。 本标准与GB/T7785—1987相比，除编辑性修改外主要技术变化如下：
增加机械隔膜泵、液压隔膜泵、气动隔膜泵（见3.2.3.1~3.2.3.3)；修改径向泵（见3.3.6，1987年版2.3.6）；增加增压器（见3.5.2.2)；增加增压泵（见3.6.6）；增加化肥泵（见3.6.7）；增加注浆泵（见3.6.8)；增加调剖泵（见3.6.9）；增加压裂泵（见3.6.10）；增加油泵（见3.7.2)； -增加杂质泵（见3.7.3）；增加乳化液泵（见3.7.5）；增加余隙容积/内部容积、容积排量、几何容积排量（见4.2.13.1～4.2.13.3)；增加阀座流速、阀的过流速度（见4.2.23、4.2.24)；增加截面面积（见4.2.25）；增加滑流（见4.3.3）； -增加安全阀设定压力、安全阀的积聚压力（满压）、安全阀复位压力、安全阀背压（见4.3.4.11～ 4.3.4.14); 增加压力脉冲、充气压力（见4.3.4.15、4.3.4.16）。
本标准由中国机械工业联合会提出。 本标准由全国泵标准化技术委员会（SAC/TC211)归口。 本标准主要起草单位：合肥通用机械研究院、浙江工业大学。 本标准主要起草人：薛胜雄、陈正文、张生昌、王永强、韩彩红、张的、巴胜富、苏吉鑫。 本标准所代替标准的历次版本发布情况为：
GB/T 7785-—1987。
I GB/T7785—2013
往复泵分类和名词术语
1范围
本标准规定了往复泵常用的分类和名词术语，本标准适用于往复泵的设计、制造、贸易、制定其他相关标准、编写有关技术文件与报告、编写或翻
译书籍文献、教材、样本以及进行技术交流。
2基础术语
2. 1
往复泵reciprocatingpump 往复泵是通过工作腔内元件（活塞，柱塞，隔膜，波纹管等)的往复位移来改变工作腔内容积，从而使
被输送流体按确定的流量排出的一种机械。元件往复位移的能量来源于各种原动机。工作腔的进、出口及与大气相通的部位，由隔离元件来控制。
3分类术语
3.1按活塞(柱塞)数目分 3. 1. 1
单联泵simplexpump 只有一个或相当于一个活塞(柱塞)的泵。
3.1.2
双联泵duplexpump 有两个或相当于两个活塞(柱塞)的泵。
3.1.3
三联泵triplexpump 有三个或相当于三个活塞（柱塞)的泵。
3.1.4
多联泵multiplexpump 有四个以上或相当于四个以上活塞(柱塞)的泵。多联泵也可按实际活塞(柱塞)的数目分别命名为
四联泵（quadruplexpump）、五联泵（quintuplexpump）、六联泵（sextuplexpump）、七联泵（septuplex pump）、九联泵（nonuplexpump）。 3.2按工作原理及液力端结构特点分 3.2.1
活塞泵pistonpump 工作腔内做直线往复位移的元件上有密封件的泵。
3.2.2
柱塞泵plungerpump 工作腔内做直线往复位移的元件上无密封件，但在不动件上有密封件的泵。
A GB/T 7785—2013
3.2.3
隔膜泵diaphragmpump 借助于隔膜组成工作腔，以隔膜周期弹性变形来代替活塞（柱塞)的往复运动的泵。
3.2.3.1
机械隔膜泵 mechanically actuated diaphragm pump 隔膜的周期性挠曲变形是通过机械直接驱动来实现的隔膜泵。
3.2.3.2
液压隔膜泵·hydraulicallyactuateddiaphragmpump 隔膜的周期性挠曲变形是通过液压介质动力驱动来实现的隔膜泵。
3.2.3.3
气动隔膜泵 pneumaticallyactuateddiaphragmpump 隔膜的周期性挠曲变形是通过压缩空气动力驱动来实现的隔膜泵。
3.2.4
油隔离泵pumpthatthehandlingfluid separatedbyoil 在工作腔（油隔离罐）内借助于被输送液体与油的密度差形成自然分界面的上、下波动来代替隔膜
泵中弹性元件作用的泵。 3.2.5
单作用泵singleactingpump 工作腔内的位移元件（活塞，柱塞等）每往复运动一次，吸人和排出液体各一次的泵。
3.2.6
双作用泵doubleactingpump 工作腔内的位移元件（活塞，柱塞等）每往复运动一次，吸人和排出液体各两次的泵。
3.2.7
差动活塞泵differentialpistonpump 工作腔内的位移元件（活塞)每往复运动一次，一次吸入的液体分两次排出的泵。
3.2.8
单缸泵singlecylinderpump 有一个或相当于一个工作腔的泵。
3. 2.9
双缸泵twin（two）cylinderpump 有两个或相当于两个工作腔，且工作腔内位移元件（活塞、柱塞等)行程容积相等，相位角相错180°
（或90°），两个工作腔的进口前和出口后分别设有共同的分流器和集流器的泵。 3.2.10
三缸泵 three cylinderpump 有三个或相当于三个工作腔，且工作腔内位移元件（活塞、柱塞等）行程容积相等，相位角相错
120°，三个工作腔的进口前和出口后分别设有共同的分流器和集流器的泵。 3.2.11
多缸红泵multi-cylinderpump 有四个以上或相当于四个以上工作腔，且工作腔内位移元件（活塞、柱塞等)行程容积相等，相位角
相错为圆周角除以缸数的商，各个工作腔的进口前和出口后分别设有共同的分流器和集流器的泵。 3.3按活塞(柱塞)轴线布置分 3.3.1
卧式泵horizontalpump 各活塞(柱塞)轴线都是水平布置的泵。
2 GB/T 7785—2013
3.3.2
立式泵verticalpump 各活塞(柱塞)轴线都是竖直布置的泵。
3.3.3
角式泵anglepump 各活塞（柱塞)轴线互成一定角度布置的泵。
3.3.3.1
V型泵V-typepump 每两个活塞(柱塞)为一组，其轴线互成V”型布置的泵。
3.3.3.2
Y型泵Y-typepump 每三个活塞（柱塞)为一组，其轴线彼此成“Y”形布置的泵。
3.3.4
对置式泵opposedpump 每两个活塞（柱塞）为一组，其轴线在同一直线上且对称布置在传动端两侧的泵。
3.3.5
轴向泵axialpump 各活塞（柱塞)轴线都与传动端主轴旋转轴线平行的泵。
3.3.6
径向泵radialpump 各活塞（柱塞）轴线都与传动主轴旋转轴线垂直、轴线夹角均布的泵。
3.4按传动端结构分 3. 4.1
曲柄泵crankpump 传动端为曲柄连杆机构的泵。
3.4.2
无曲柄泵 uncrankpump 传动端为摆盘机构的泵。
3.4.3
偏心轴泵 eccentric shaftpump 传动端主轴为偏心轴（轮）的泵。
3.5按驱动方式分 3.5.1
机动泵 powerpump 用独立的旋转式原动机（包括电动机、内燃机、汽轮机等）驱动的泵。
3.5.1.1
电动泵 motorpump 电动机驱动的泵。
3.5.2
直动泵directactingpump 液力端活塞（柱塞)与动力端（气缸）活塞用同一个活塞杆连接，轴线在同一直线上，并经此活塞杆把
3 GB/T 7785--2013
动力端工作介质的能量传递给液力端被输送流体的泵。动力端工作介质可以是蒸汽、压缩气体（通常是空气)或有压液体。 3.5.2.1
蒸汽泵steampump 以蒸汽为动力端工作介质的直动泵。
3.5.2.2
增压器supercharger 其输人能量通过活塞、柱塞机构由工作流体形成高压流体的直动泵。 其油压与水压之比同活塞面积和柱塞面积之比一致。
3.5.3
手动泵handpump 人力驱动的泵。
3.6按主要用途分 3.6.1
计量泵meteringpump 能够通过流量（或行程长度)调节机构（或设备），按流量（或相对行程长度)指示机构（或设备）上的
指示值精确地进行调节和输送流体的泵。 3.6.1.1
柱塞计章泵 plungermeteringpump 工作腔内做直线往复位移的原件是柱塞（活塞)的计量泵。
3.6.1.2
隔膜计量泵diaphragmmeteringpump 工作腔内做周期性挠曲变形的元件是薄膜状弹性元件的计量泵。
3.6.1.2.1
机械隔膜计量泵mechanicallyactuateddiaphragmmeteringpump 隔膜的周期性挠曲变形是由机械直接驱动的计量泵。
3.6.1.2.2
液压隔膜计量泵hydraulicallyactuateddiaphragmmeteringpump 隔膜的周期性挠曲变形是由液压介质动力直接驱动的计量泵。
3.6.1.3
波纹管计量泵bellowsmeteringpump 工作腔内做周期性挠曲变形的元件是波纹管的计量泵。
3.6.1.4
手调计量泵meteringpumpwithmanualadjustment 借助人力来调节行程长度（或流量）的计量泵。
3, 6.1.5
电控计量泵meteringpumpwithelectricstrokeactuators 通过电、气信号，借助电动伺服系统装置来调节行程长度（或流量)的计量泵。
3.6.1.6
气控计量泵meteringpumpwithpneumaticcontrolactuators 借助气动伺服装置来调节行程长度（或流量)的计量泵。
4 GB/T 7785—2013
3.6.2
试压泵testpump 专门用于容器、管路、阀门等进行液压试验的泵。
3.6.2.1
手动试压泵handoperatingtestpump 人力驱动的试压泵。
3.6.2.2
电动试压泵 motortestpump 电动机驱动的试压泵。
3.6.3
船用泵 pump for marinepumping 用于输送船舶上各种介质的泵。
3.6.4
清洗机用泵 pumpforcleaningunits 与清洗机配套用来提供压力清洗液的泵。
3.6.5
注水泵 waterinjectingpump 向油田、煤层中注水的泵。
3.6.6
增压泵 boosterpump 用于流程中加压的泵。
3.6.7
化肥泵 chemical fertilizerpump 化肥生产过程中的甲胺泵（一甲泵、二甲泵）、液氨泵成套泵机组。
3.6.8
注浆泵 polymerinjectionpump 向油田采油浇注浆料混合物的往复泵。
3.6.9
调剖泵 profilecontrolpump 向油田采油注调剖剂的往复泵。
3. 6.10
压裂泵fracturingpump 向油田采油注压裂液的往复泵。
3.7按输送介质分 3.7.1
清水泵 waterpump 输送清水或类似清水的泵。
3.7.2
油泵oilpump 用于输送油类的泵。
