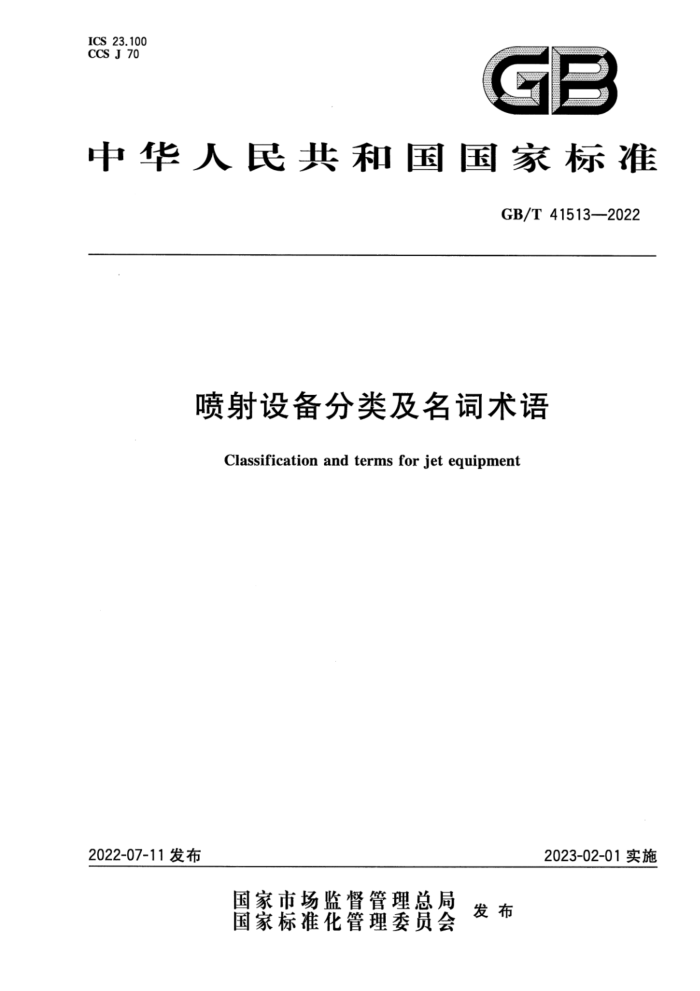

中华人民共和国国家标准
GB/T41513-2022
喷射设备分类及名词术语
Classification and terms for jet equipment
2023-02-01实施
2022-07-11发布 目 次
前言范围
1
2规范性引用文件 3基本概念术语 4高压水射流设备术语
4.1基础术语 4.2 分类术语 4.3 部件术语 5喷涂机术语 5.1 基础术语 5.2 分类术语 5.3 参数术语· 5.4 部件术语 6喷砂机术语
L
10
1
11 11 12 .13 14 14 14 16
6.1 基础术语· 6.2 参数分类 6.3 部件术语 7射流泵与喷射器术语. 7.1 基础术语 7.2 结构术语索引 前 言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国喷射设备标准化技术委员会SAC/TC493）归口。 本文件起草单位：合肥通用机械研究院有限公司、绿田机械股份有限公司、浙江亿力机电股份有限
公司熊猫通用机械集团有限公司、无锡高压清洗设备有限公司、中国船舶重工集团长江科技有限公司、 重庆斯普瑞涂装设备有限公司、金华市金顺工具有限公司、武汉大学、中国石油大学（北京）、浙江安露清洗机有限公司、广州华臻机械设备有限公司、中国矿业大学、重庆大学、宁波工程学院、合肥通用环境控制技术有限责任公司。
本文件主要起草人：陈正文、薛胜雄、罗昌国、黄建平、苏吉鑫、韩彩红、吴结伟、杨海兵、石安涛、 潘猛圣、胡建林、李江云、盛茂、陈吉明、吴凯、郭楚文、卢义玉、程晓民。 喷射设备分类及名词术语
1范围
本文件界定了喷射设备的分类和常用名词术语与定义。 本文件适用于喷射设备专业领域。
2规范性引用文件
本文件没有规范性引用文件。
3基本概念术语
3.1
喷射设备 jet equipment 以各种喷嘴、喷头、喷枪等射流元件为核心集成泵，阀、机械机构，液压与电动控制等为一体，形成
各种喷射装置及流程系统，产生射流并以射流实现清洗、除层、破碎、切割、表面处理、喷涂、流体传质传输等工程目标的设备。
注：喷射设备通常包括高压水射流设备、喷涂设备、喷砂设备、射流混合与输送设备（射流泵与喷射器）等。
4高压水射流设备术语
4.1基础术语 4.1.1
高压水射流设备high pressure waterjet unit 通过水射流进行喷射作业的设备。 注：射流中可以加人固体颗粒或化学剂，也可加温。高压水射流设备常用于清洗、除层（除锈、除漆、除胶等）、破碎、
切割等工程作业。其构成一般为：高压水发生设备（一般是往复泵机组、增压器机组）、控制系统（安全阀、调压阀（溢流卸荷阀）控制阀，电控柜、控制台等），执行机构（喷枪，喷头，磨料射流总成等部件及其进给机构）辅助系统（仪表、管路、搭载、防护等）。
4.1.2
水射流waterjet 水增压后经喷嘴喷出形成不同形状的高速水流束。 注：射流的流速主要取决于喷嘴断面的压力降。
4.1.2.1
低压水射流 low pressure waterjet 工作压力不大于10MPa的水射流。 注：其设备主机多为离心泵或低压往复泵。
4.1.2.2 注：其设备主机多为高压往复泵。 4.1.2.3
超高压水射流 ultra high pressure waterjet 工作压力不小于100MPa的水射流。 注：其设备主机多为超高压往复泵。
4.1.2.4
连续射流 Econtinuous jet 连续形式的水射流。
4.1.2.5
间断射流 discontinuous jet 利用强制截断措施形成的非连续形式的水射流。 注：也称非连续射流。
4.1.2.6
脉冲射流pulsating jet 利用液体震荡、聚能骤放、压力挤出等形式产生有规律脉动的水射流。
4.1.2.7
空化射流 Ecavitating jet 在水射流流束内产生空泡，利用空泡破裂产生的强大冲击力增强射流的作用效果。
4.1.2.8
雾化射流sprayjet 均勾发散形成细小水滴的水射流。
4.1.2.9
淹没射流submerged jet 射人同种物理性质介质的射流。 注：如水中的水射流。
4.1.2.10
非淹没射流 no-submerged jet 射人气体环境的液体射流。 注：如大气中的水射流。
4.1.3
磨料射流abrasivejet 混有磨料颗粒的水射流束。 注：根据磨料混人形式，分为前混合磨料射流与后混合磨料射流。
4.1.3.1
前混合磨料射流abrasivesuspensionjet 磨料与水混合好后加压直接经磨料喷嘴喷出形成的磨料射流。
4.1.3.2
后混合磨料射流abrasivewaterjet 磨料与水射流在水喷嘴与磨料喷嘴之间的混合腔混合后经磨料喷嘴喷出形成的磨料射流。
4.1.4
射流直线段 jet straight line 4.1.5
艳距stand-off distance 喷嘴轴线与被加工表面的交点到喷嘴出口端面的距离。 注：靶距需在射流直线段内。
4.1.6
射流打击力jetimpactforce 射流作用于物体表面上的总作用力。
4.1.7
射流反冲力jetreactionforce 射流工具形成射流同时产生的反作用力。
4.1.8
围压 Eenvironment pressure 水下水射流作业的周围环境静压力。
4.1.9
水力破拆 Frupture with water-power 应用超高压水射流的切割破碎功能对混凝土等建构进行拆除的工艺。 注：也称水力破碎。
4.1.10
水力除锈 remove rust with water-power 应用超高压水射流或磨料射流对钢质表面除层的工艺。
4.1.11
水力劈裂 split rive with water-power 应用高压水压力对岩石进行涨裂的工艺。 注：通常方法是将高压水注人到插人岩石孔中的高压胶管膨胀使岩石涨裂。
4.1.12
水力喷射压裂 jet fracturing with water-power 集水力喷砂射孔、水力压裂、分段封隔一体化的油气井压裂改造工艺。 注：无需机械封隔器，一趟管柱即可实现单井多层段压裂。
4.1.13
水力压裂 fracture with water-power 利用高压泵，通过高压管路向油层、煤层内注人压裂液，使油岩层、煤层产生裂缝，以达到产油、产气
或抽取瓦斯的工艺。 4.1.14
水力掘进 tunneling with water-power 组合应用水力破碎和水力劈裂掘进矿山和隧道岩体的工艺。
4.1.15
水射流精密加工precisionmachiningwithwaterjet 应用水射流进行零件精密和超精密加工的工艺。
4.1.16
水射流再制造 waterjet reproducing 利用水射流技术对高端设备进行再制造的工艺。 4.2分类术语 4.2.1
清洗机 cleaning unit 用于各类清洗作业的成套水射流设备。
4.2.1.1
高压清洗机 high pressure cleaningmachine 机组额定排出压力不小于40MPa，或压力不小于10MPa，且额定输出功率不小于15kW的清洗机。 注：多以高压往复泵为主机进行工业清洗或破碎的成套机组。
4.2.1.2
小型清洗机small cleaningmachine 机组额定排出压力小于40MPa且机组功率小于15kW的清洗机。 注：多以机动往复泵为主机用于家用或商用清洗的成套机组。
4.2.1.3
高温清洗机hightemperaturecleaning machine 经加热使额定排出介质温度不低于95℃的清洗机。
4.2.1.4
热水清洗机hot water cleaning machine 加热后额定排出介质温度低于95℃的清洗机。
4.2.1.5
锂电清洗机lithium battery cleaner 以锂电池为动力的清洗机。 注：多为可便携或手持。
4.2.2
高压水切割机highpressurewaterjet cuttingmachine 以增压器或高压机动往复泵为主机用于水切割的成套机组。 注：其中机组额定输出压力不小于250MPa的称为超高压水切割机。
4.2.3
机场跑道除胶设备airport runway rubber-removal cleaning equipment 机场跑道除胶车airportrunwayrubber-removalcleaningvehicle 安装在机动车上以高压往复泵为主机用于清除机场跑道表面胶层的成套设备。
4.2.4
下水道清洗设备sewer cleaning equipment 下水道清洗车sewer cleaning vehicle 安装在机动车上以高压泵为主机，软管与喷头总成可在下水管道内进退伸缩，用于清洗下水道的成套设备。
4.2.5
标志线清除设备stripe-removal cleaning equipment 安装在机动车上以高压泵为主机用于清除标志线的成套设备。 注：也称标志线清除车或道面除线车。
4.2.6
地面油污清洗设备flooroil cleaningequipment 4.2.7
储油罐清洗设备cleaning equipmentfor oil tank 大型储油罐的全程管道化机械清洗成套设备，以油射流和水射流分别经三维旋转喷枪群自动作业。 注：成套设备包括清洗与回收装置，三维旋转喷枪，油水分离装置、制氮机和氧气检测装置等。
4.2.8
水下水切割设备undersea abrasive waterjet cutting equipment 应用超高压前混合磨料水射流在水下或深海进行海工作业的成套水切割设备。
4.2.9
钢坏除磷设备 remove oxide layer of equipment for billet 应用高压水射流对钢坏表面清除氧化层的成套设备。 注：对热轧钢坏多采用高压离心泵泵站。对合轧钢坏多采用超高压往复泵泵站。
4.2.10
移动式水切割机portable.waterjet cuttingmachine 成套设备便于移动，以前混合磨料射流型式，适用于作业现场切割、破拆的水切割机。 注：其中靠人工手抬即可搬运移动的，又称为便携式水切割机。
4.2.11
船舶除锈成套设备rustremoval completeequipmentfor ship 利用超高压水射流对船舶立面等进行表面除锈（氧化层、漆、海生物等）、即除即干的成套装备。 注：成套设备主要包括超高压泵机组、除锈喷头、执行机构及真空回收机组等。
4.3 3部件术语
4.3.1
调压闽pressure regulating valve 安装在泵的排出端，凭借控制旁通水流达到控制高压泵工作压力的阀。
4.3.2
脚踏控制阀foot-controlledvalve 踏板置于护框内，用脚部动作控制水射流的控制阀。
4.3.3
多联阀multi-gunvalve 用于控制输送高压水至两个及以上水射流喷枪或喷头上，且其动作使两股及以上的水射流喷头工
况互不影响的阀。 4.3.4
卸荷阀dump valve 使高压设备压力迅速降至低压状态的控制阀。
4.3.5
磨料控制阀abrasive control walve 控制磨料供给的阀。
4.3.6
水射流喷枪jetting gun；spraygun 手动控制高压水经喷嘴形成水射流的手持式清洗器具。 注：由控制阀、喷杆和喷嘴总成等（包括一个或多个喷嘴）组成，喷枪必须有锁定机构，如图1所示。
